汽车线束2.5mm间距两芯压接连接器外壳

　　这款两芯压接式连接器外壳，主要面向汽车低压线束的舱内布线场景设计，适配2.5mm标准间距的压接端子，多用于车载影音、车身控制模块、传感器信号支路这类对连接可靠性有基础要求、电流负载不超过10A的线路连接环节。在实际装车场景中，这类塑壳外壳需要承担端子定位、绝缘防护、对接防呆、线束应力缓冲几个核心作用，避免车辆行驶过程中的振动、温湿度变化、机舱内少量油污飞溅导致的端子退针、接触不良、绝缘击穿等常见线束故障。

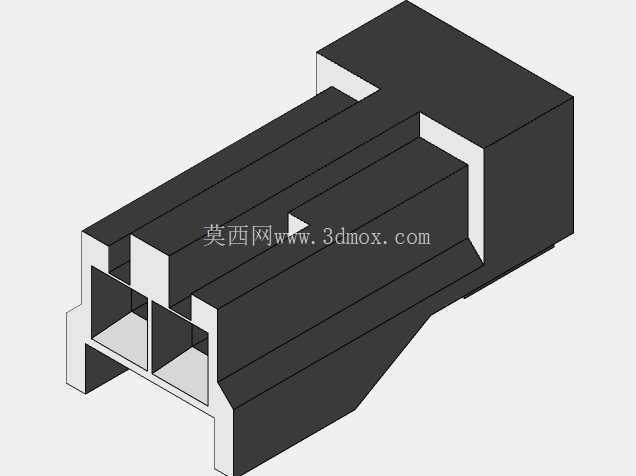

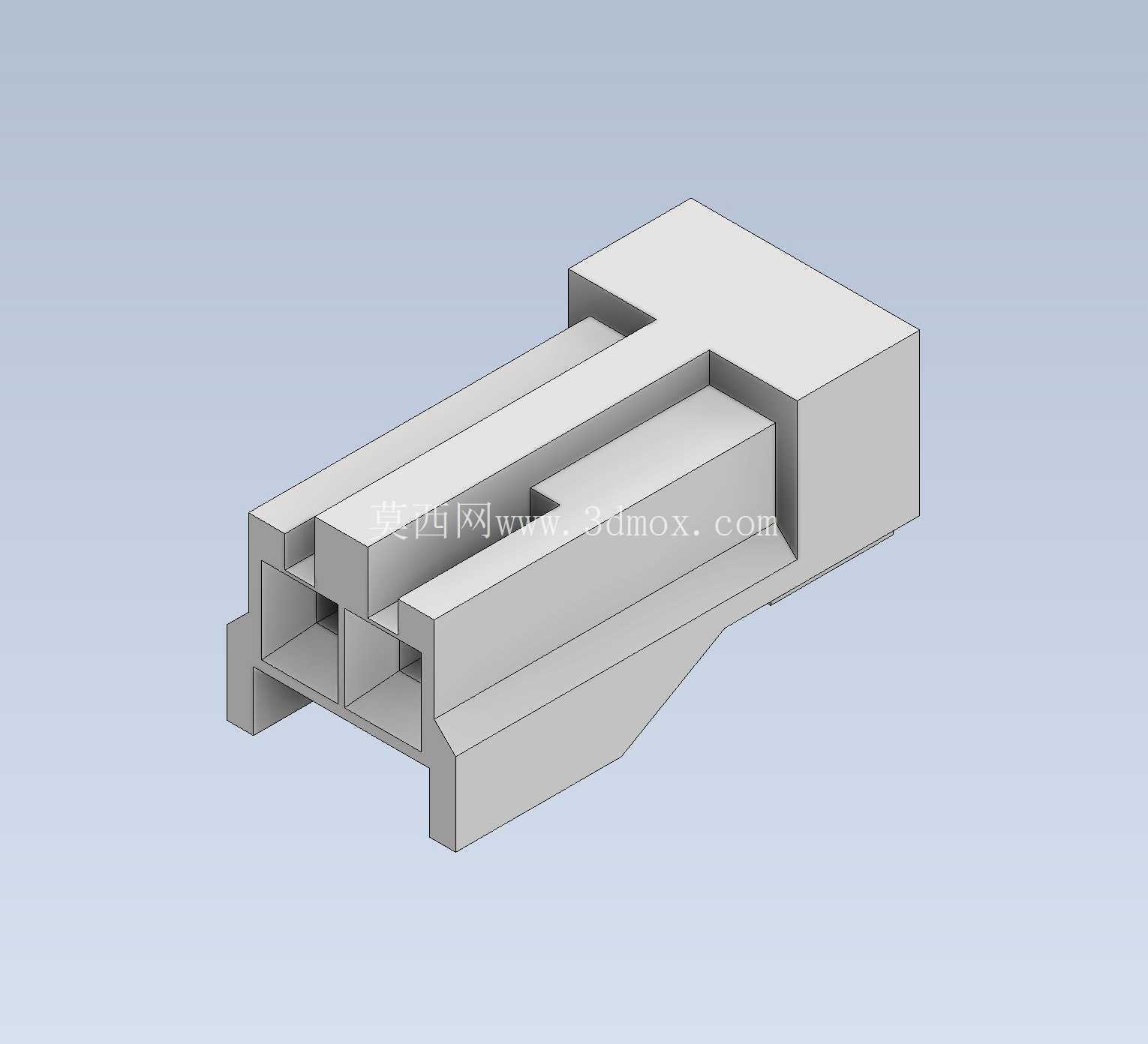

　　从结构设计逻辑来看，外壳采用整体式注塑成型思路，主体为长方体带尾部出线导向的结构，内部设置两道平行的端子容纳腔，腔体内壁设计有对应端子的倒扣卡槽，压接好导线的端子从尾部插入腔体后，倒扣会卡住端子肩部的限位结构，正常拉扯导线时不会出现端子脱出的问题。对接端设计有对称的导向滑槽，与公端塑壳对接时可以先通过滑槽完成粗定位，避免端子插歪导致的插针变形，对接到位后外壳侧面的弹性锁扣会卡入公端塑壳的锁止槽，无外力按压锁扣的情况下不会因为振动松脱。尾部的出线位置做了渐缩的喇叭口导向结构，线束从尾部引出时不会被塑壳锐边割破线皮，同时也能给线束弯折提供一定的缓冲空间，避免导线在塑壳尾部因为长期弯折出现铜丝断裂的问题。

　　从安装边界尺寸来看，这款两芯塑壳的主体宽度控制在8mm左右，整体对接方向的长度不含锁扣凸起约为18mm，高度方向约为6mm，属于小体积的线对线连接器，在汽车仪表台内部、门板线束、座椅线束这类布线空间紧凑的位置也能顺利布置，不会和周边的钣金、内饰筋位产生干涉。塑壳外壁设计有几处均匀分布的加强筋，既可以提升注塑成型时的结构强度，避免脱模、装配过程中出现壳体开裂，也能在塑壳穿过车身钣金过孔、或者卡在线束固定卡扣里的时候提供定位支撑，减少塑壳在线束扎带固定点处的滑动。

　　设计过程中需要重点关注几个公差配合的细节：首先是端子腔体的内部尺寸公差，需要和适配的冲压端子尺寸匹配，间隙过大会导致端子在腔体内晃动，接触电阻不稳定，间隙过小则会导致端子插入力过大，生产装配时工人插端子困难，甚至会顶坏腔体内部的倒扣结构。其次是对接端的导向滑槽尺寸，和公端塑壳的导轨配合间隙需要控制在0.1-0.2mm之间，既要保证对接时滑动顺畅，也要避免对接后两个塑壳之间晃动量过大，导致端子接触点出现摩擦磨损。另外锁扣的弹性臂厚度需要反复验证，厚度过大则锁扣按压力度过大，维修拆卸时不方便，厚度过小则锁止力不足，车辆长期振动后容易出现松脱，一般弹性臂的厚度设置在0.8-1mm，配合根部的圆角过渡，可以兼顾锁止强度和按压手感。

　　在实际选型应用中，这类塑壳一般选用PA66加玻纤的材质注塑，满足汽车行业-40℃到125℃的工作温度要求，同时具备一定的耐油、耐阻燃性能，符合车载零部件的材料规范。和端子压接组装时，需要保证导线压接部位的绝缘层压接爪完全包裹线皮，导体压接爪和铜丝压接牢固，拉脱力满足行业标准要求，插入塑壳后可以通过腔体尾部的观察孔确认端子是否插到位，避免出现虚插的问题。在线束总成装配时，这类连接器尾部一般会配套橡胶防水栓如果是用在湿区，舱内干区使用时也可以不装防水栓，直接和线束缠绕固定，整体装配工艺成熟，是汽车低压线束里应用非常广泛的一类基础连接部件。
