THK HSR15参数化滚珠直线导轨结构

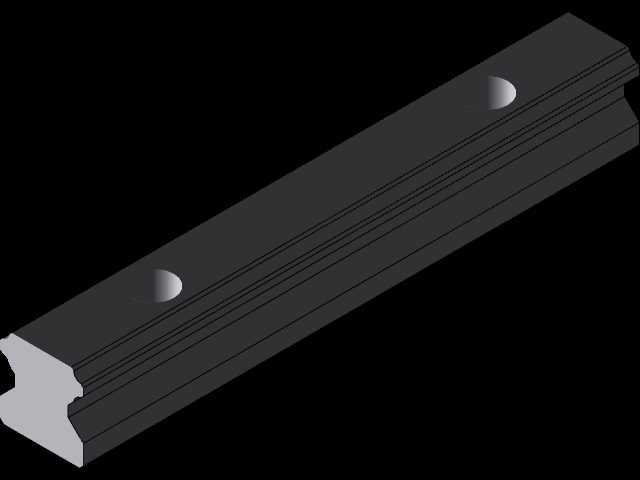

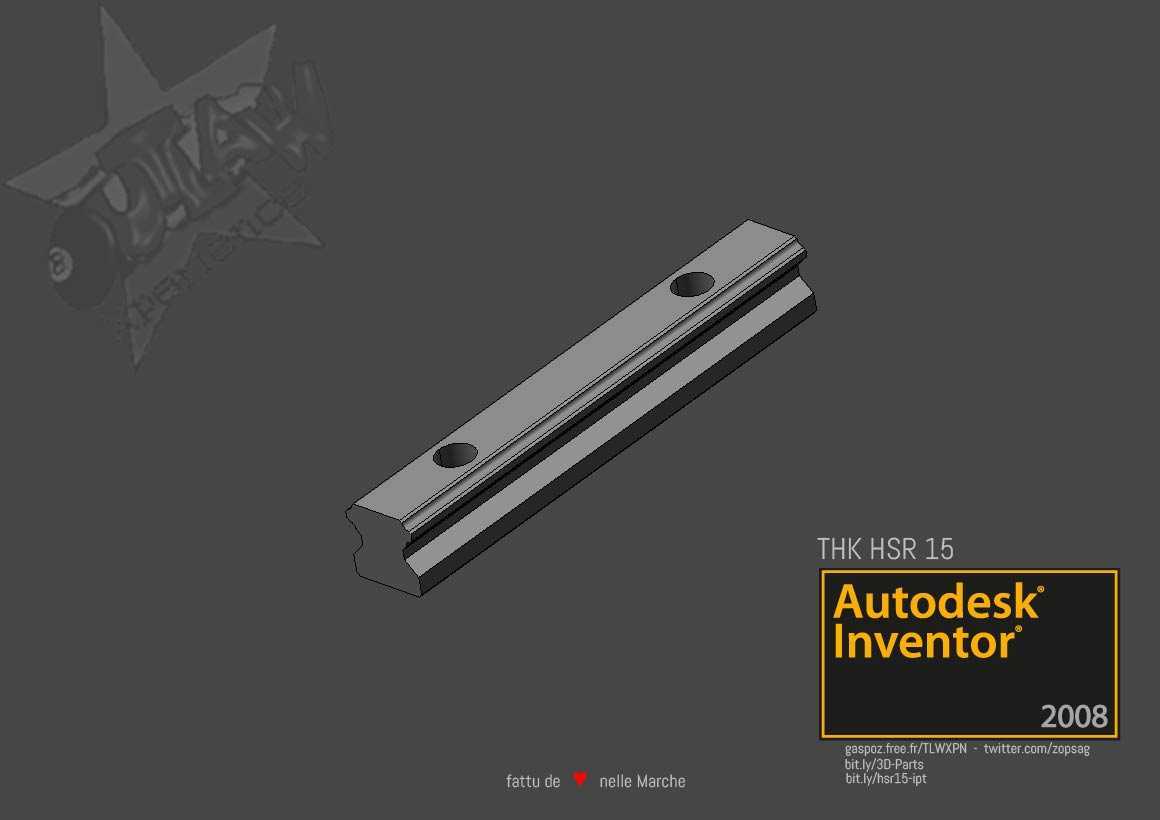

　　这款参数化的HSR15型滚珠保持架LM导轨，是直线传动场景里应用极广的基础导向部件，在半导体点胶设备、小型数控雕铣机、3C产品组装流水线、精密检测工装的滑台模组里都能见到同规格产品的身影，核心作用是为运动负载提供高精度的直线往复运动导向，同时承受垂直、水平方向的额定载荷，抵消运动过程中的偏摆力矩，保证执行端的运动重复精度。从结构设计逻辑来看，这款导轨采用四列圆弧接触式的滚道布局，滚珠在导轨与滑块之间通过保持架做循环滚动，相比传统无保持架的导轨结构，带保持架的设计能避免滚珠之间的相互摩擦碰撞，运行时的噪音更低，高速运动下的发热更小，长期运行的精度保持性也更出色，适合需要长时间连续往复运动的自动化工位。参数化设计的核心优势在于，设计人员只需要根据实际安装空间的需求，调整沉孔数量、导轨总长度这几个核心参数，就能快速生成对应规格的导轨模型，不需要重复绘制草图、拉伸切除等基础建模操作，能大幅缩短非标设备设计阶段的建模周期，尤其是在多轴模组、长行程龙门结构的设计中，只需要输入对应行程对应的孔距参数，就能直接导出适配安装尺寸的模型，直接用于装配干涉检查、安装孔位对齐校验。

　　从安装边界来看，这款导轨的宽度为15mm规格对应的标准尺寸，安装沉孔的孔距遵循THK标准HSR系列的统一规范，端面沉头孔的位置、导轨端部的倒角尺寸都和量产实物完全一致，设计人员在做整机装配时，可以直接用这个模型和安装底板的孔位做配合检查，不需要额外核对导轨样本的安装尺寸，避免出现安装孔错位、导轨端部和其他结构件干涉的问题。导轨滚道的弧度、滑块和导轨的配合间隙也按照标准预压等级做了对应还原，在做运动仿真时，可以真实模拟滑块在导轨上的运动行程，校验拖链、管线、限位块的布置位置是否合理，不会出现仿真时滑块超出行程、和周边结构碰撞的问题。

　　在实际设备选型中，15规格的直线导轨通常用于负载不大但对导向精度要求较高的场景，比如小型桌面级自动化设备的XY轴运动平台、视觉检测设备的镜头调整滑台、医疗检测设备的样本输送机构，这类场景不需要承受大吨位的负载，但要求运动过程平稳无爬行，重复定位精度能控制在丝级范围内，带保持架的HSR15导轨刚好能匹配这类需求，相比更大规格的导轨，15规格的整体重量更轻，驱动电机的负载更小，设备运行的能耗也能相应降低。

　　设计这类参数化导轨模型时，核心是要把可变参数和固定标准尺寸做关联，比如导轨的总长度是端部固定尺寸加上中间等距沉孔段的长度总和，沉孔的数量变化时，总长度会自动更新，同时端部的安装孔到导轨端面的距离始终保持标准值，不会因为长度变化出现孔位偏移的问题；滚道的位置、导轨的截面轮廓属于固定标准尺寸，在参数化模型中做完全约束，不会因为参数调整出现结构变形，保证生成的任意长度规格都符合原厂的尺寸规范。在做设备的维护更换设计时，直接调用这个参数化模型，可以快速匹配原有设备的导轨安装尺寸，不需要现场反复测量旧导轨的孔距、总长，就能直接生成替换件的模型，用于加工或者采购选型的核对，避免因为尺寸测量误差导致买回来的导轨无法安装。另外，这款导轨的模型还原了滚珠保持架的结构，在做结构展示、设备说明书的三维插图制作时，可以直接剖切展示内部的滚珠循环结构，不需要额外做简化处理，能让装配、维护人员更直观地理解导轨的内部构造，在组装时避免因为滑块脱出导轨导致滚珠散落的问题。
