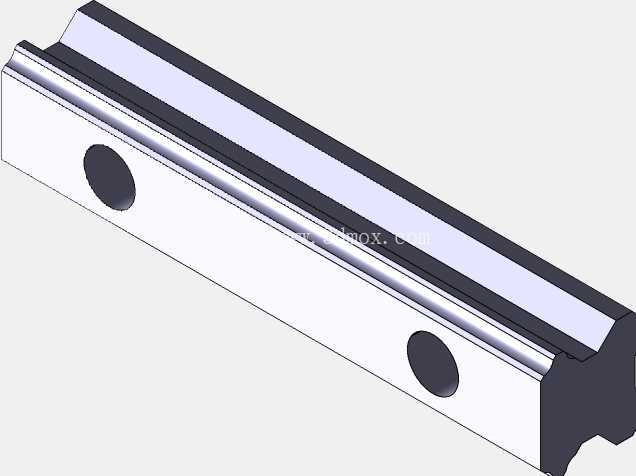

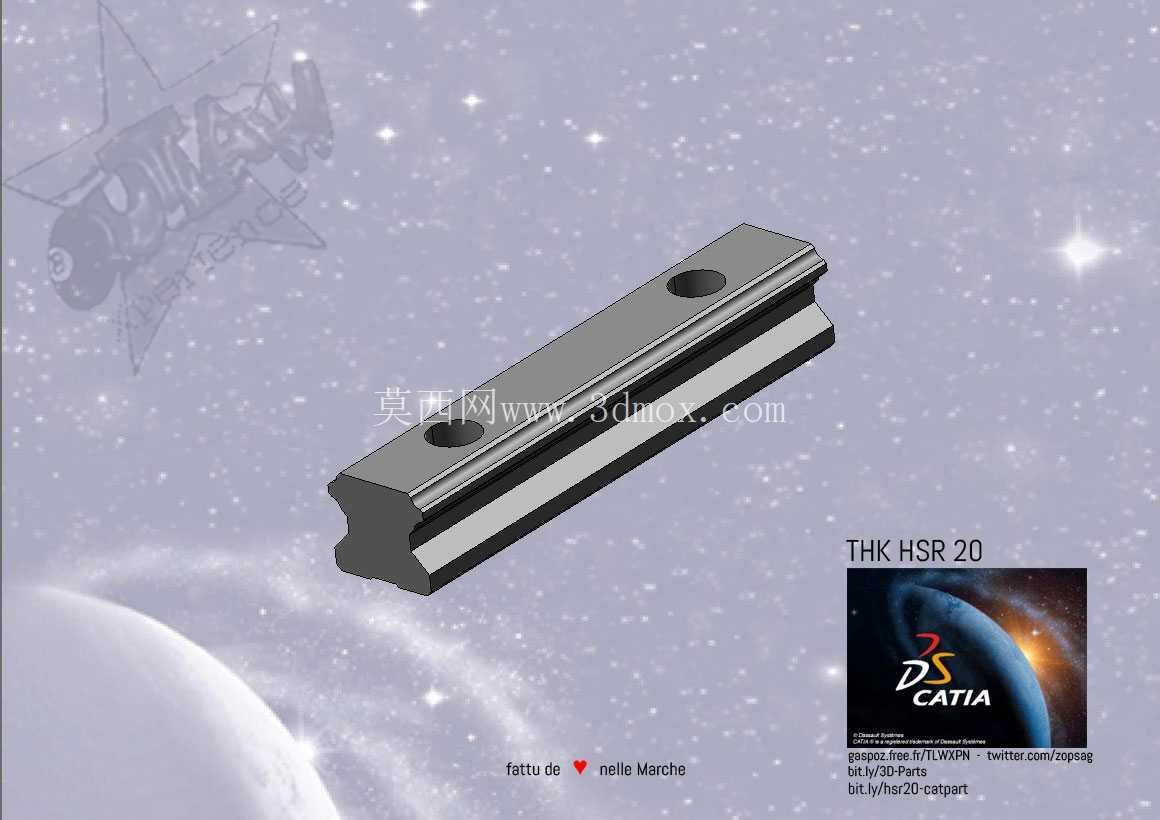

THKHSR20参数化球保持架直线导轨

　　这款参数化球保持架直线导轨，是精密直线传动场景里的核心导向承载部件，在各类需要高精度直线往复运动的设备中都能见到它的身影，比如半导体晶圆搬运设备的滑台导向、精密检测仪器的位移平台、中小型数控机床的进给轴导向、自动化点胶与焊锡设备的运动轴支撑，甚至是高端医疗影像设备的运动模组搭建，都依赖这类导轨来保证运动的平顺性与定位精度。

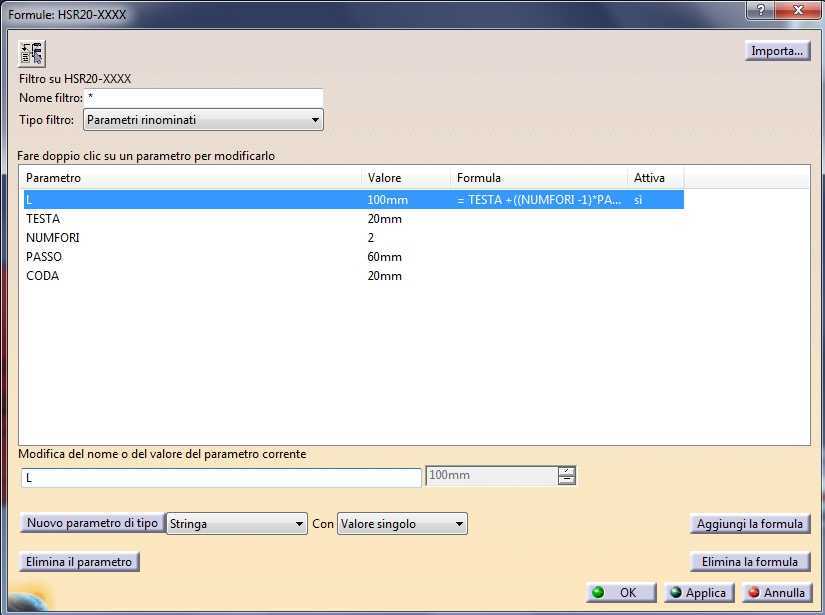

　　从实际使用场景来看，这类带保持架的滚动导轨相比传统无保持架的导轨，最大的优势在于钢球之间不会发生相互碰撞与摩擦，运行噪音更低，高速运动时的发热更小，长期运行的精度保持性也更出色，很适合那些需要长时间连续往复运行、对运行噪音有要求、同时需要保证微米级定位精度的工况。在设计这类导轨的三维模型时，首先要明确核心的参数化逻辑：导轨的总长度由沉孔数量、端部预留尺寸、孔位节距共同决定，头部和尾部的预留安装尺寸统一为20mm，相邻安装沉孔的标准节距为60mm，使用者只需要调整沉孔的数量，就能快速生成对应行程需求的导轨模型，不需要反复绘制基础轮廓，能大幅提升不同行程设备选型阶段的建模效率。

　　从结构特性来看，这款导轨采用四列钢球圆弧接触的设计，能同时承受来自径向、反径向、左右水平方向的载荷，在安装面存在一定平行度误差的时候，导轨自身的结构可以吸收一定的安装误差，不会出现卡滞或者预紧力骤变的问题，对设备安装基座的加工公差容忍度更高。球保持架的设计让每一颗钢球都被均匀分隔，润滑脂可以被均匀保留在钢球与滚道的接触面上，不会因为钢球的滚动把润滑脂挤到导轨两端，能有效延长维护周期，在洁净车间使用的设备中，这种结构还能减少润滑脂的甩出量，降低对洁净环境的污染。

　　在安装边界方面，这款导轨的截面尺寸遵循HSR20系列的标准规格，导轨宽度为20mm，安装沉孔的直径适配M6的内六角安装螺栓，沉孔的深度可以保证螺栓头完全埋入导轨表面，不会突出导轨上表面影响滑块的运行。滑块部分的安装孔位也遵循标准互换性尺寸，同系列的滑块可以直接装配在对应规格的导轨上，不需要额外做适配加工。在建模过程中，滚道的圆弧曲率、钢球的直径、保持架的卡槽尺寸都严格按照实物的配合公差做了还原，钢球与滚道之间的预紧量可以通过参数调整，适配轻预紧、中预紧、重预紧不同的使用场景：轻预紧适合用于检测仪器这类载荷小、需要极低运行阻力的场景，中预紧适合大部分自动化装配设备的常规工况，重预紧则适合机床进给轴这类有切削载荷、需要高刚性的场景。

　　在实际选型建模的时候，需要注意导轨的最大长度限制，过长的导轨在加工和运输过程中容易产生弯曲变形，所以当单根导轨长度无法满足行程需求的时候，需要采用多根导轨拼接的方式，拼接处的沉孔位置要做错位处理，保证拼接处的滚道对齐，不会出现滑块运行到拼接位置时的卡顿。另外，导轨的端部预留尺寸要根据端部的限位挡块安装位置做调整，避免滑块运行到行程末端时撞到安装螺栓或者挡块固定件。参数化模型的优势就在于，当设备的行程需求发生变更时，只需要修改沉孔数量这一个参数，就能自动更新导轨的总长度、沉孔的分布位置，同时保持导轨截面、滚道轮廓、端部尺寸的一致性，不需要逐个修改特征，能避免手动修改尺寸时出现的孔位偏移、节距错误等问题，大幅提升设计阶段的迭代效率。

　　从运动特性来看，这类带保持架的导轨在高速运行时的钢球循环更顺畅，不会出现钢球堆积在循环器端部的问题，最高运行速度可以比传统无保持架导轨提升30%左右，同时运行噪音可以降低5到10分贝，很适合用在有人值守的精密装配工位，改善操作人员的工作环境。在承载能力方面，单块HSR20规格的滑块额定动载荷可以满足大部分中小型自动化设备的负载需求，当负载较大或者有倾覆力矩的时候，可以通过增加滑块数量、采用双导轨平行布置的方式来提升整体的承载能力和刚性，双导轨安装时需要保证两根导轨的平行度在标准公差范围内，避免出现过约束导致的运行阻力增大、磨损加快的问题。
