带空气滤清器的涡轮增压器结构模型

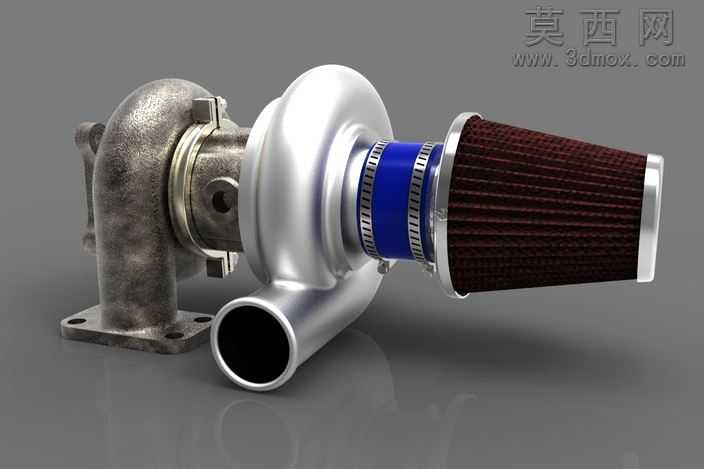

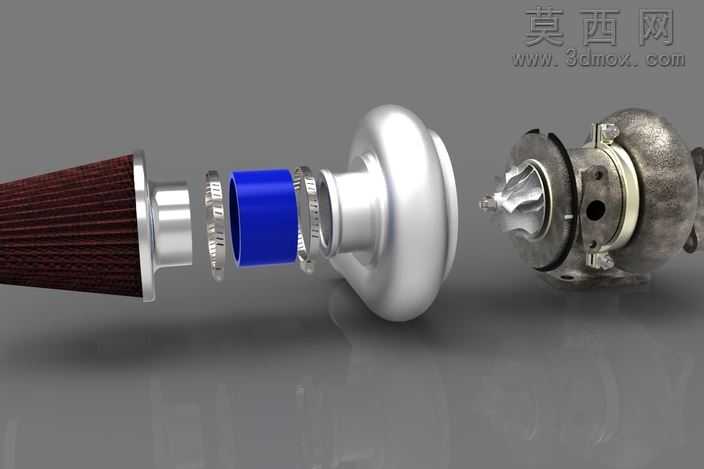

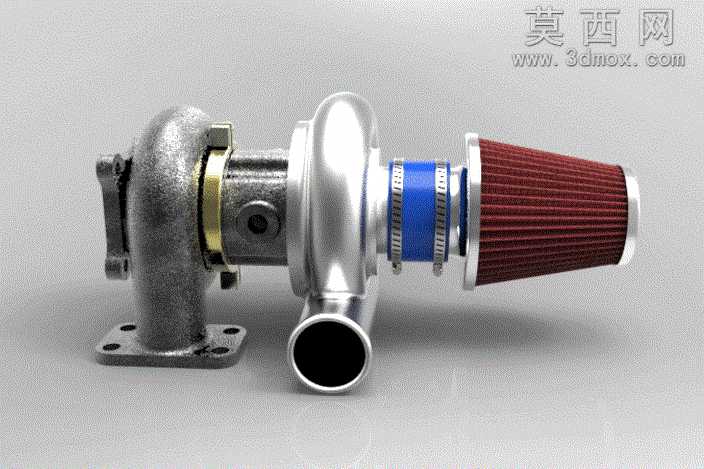

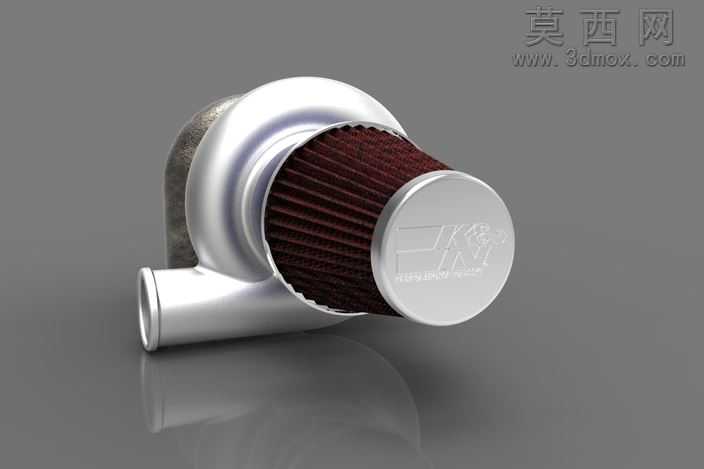

本作品为涡轮增压器搭配空气滤清器的一体化三维结构模型，建模过程中以真实车用涡轮增压器的实物结构为参考基准，首先通过三维建模软件完成整体轮廓的草绘定位，分别构建涡轮壳体、压气机壳体、中间连接基座、进气连接段、空气滤清器外壳等独立部件的基础特征。建模阶段对涡轮端的铸造型壳体做了细节还原，包括壳体表面的铸造纹理、安装法兰的固定孔位、旁通管路的接口结构，同时还原了压气机端的光滑曲面壳体，以及中间段用于密封和固定的金属卡箍、蓝色橡胶密封套的结构特征，各部件的装配间隙严格参照实物的配合公差设置，保证整体装配逻辑符合真实机械结构的安装要求。材质渲染阶段，针对不同部件的材质特性做了区分处理：涡轮壳体采用铸钢材质，还原铸铁表面的哑光磨砂质感与轻微的使用氧化痕迹；压气机壳体采用抛光铝合金材质，呈现金属亮面的反射效果；中间连接段的卡箍做了镀锌金属的质感处理，蓝色橡胶套还原橡胶材质的半哑光弹性质感；空气滤清器的滤芯部分采用褶皱滤纸材质，还原红色滤纸的纤维纹理与褶皱排列结构，滤清器两端的金属端盖做了亮面金属的反射效果。结构设计上完整还原了涡轮增压器的进气路径逻辑：空气首先经过红色褶皱滤芯完成杂质过滤，再通过蓝色密封连接段进入压气机壳体，经压气机叶轮压缩后送入发动机进气端，涡轮端则连接发动机排气端，利用排气动能驱动叶轮运转，整体结构完整呈现了涡轮增压进气系统的核心组成与装配关系，可用于汽车动力系统的结构展示、原理教学以及相关配件的设计参考。
