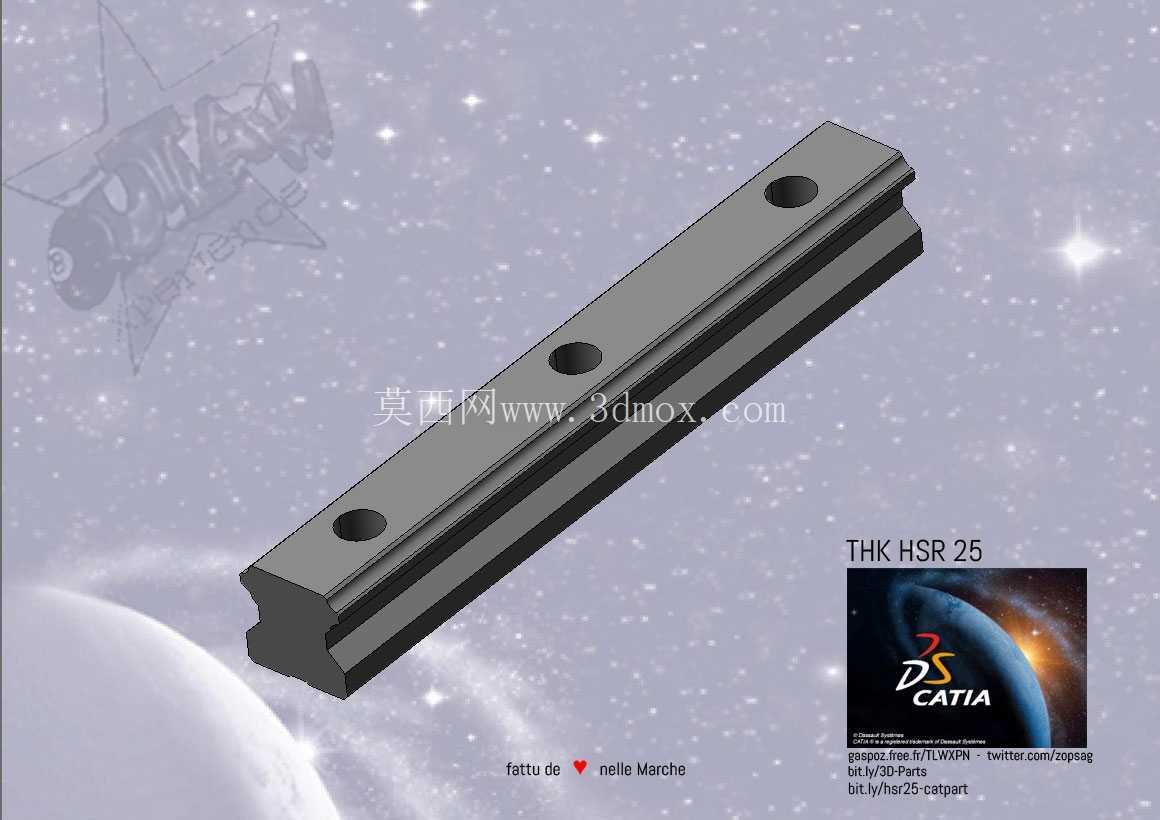

THKHSR25参数化球保持架直线导轨结构

　　在自动化生产线、精密机床、半导体检测设备这类对直线运动精度有严苛要求的场景里，滚动直线导轨的选型与结构合理性直接决定了整机的运动平稳性与长期精度保持能力，这款HSR25规格的球保持架型LM导轨，正是面向中负载高精度直线传动场景开发的参数化结构件。从实际设备适配角度看，这类导轨常被用在数控加工中心的XYZ进给轴、点胶设备的运动横梁、视觉检测平台的滑移模组上，相比传统无保持架的滚珠导轨，带球保持架的结构能避免滚珠之间的相互摩擦碰撞，高速运行时的噪音更低，滚珠不会出现相互挤压导致的卡顿，长期往复运行的磨损量也更可控，适合每分钟30米以上的高速往复运动工况。

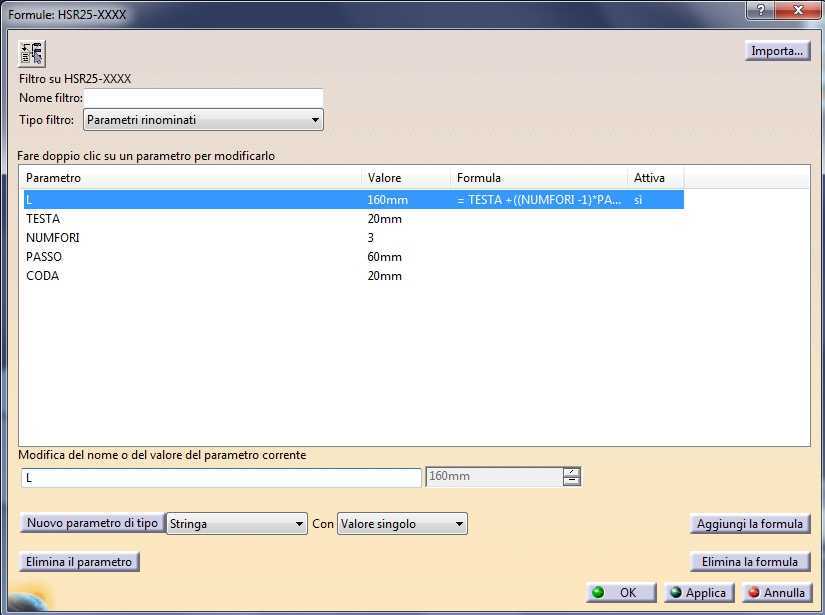

　　设计层面采用全参数化的建模逻辑，核心的可变参数围绕安装沉孔数量展开，导轨总长度由沉孔间距、首尾端距共同决定，其中首尾端的沉孔到导轨端面的距离采用THK标准的20mm取值，相邻沉孔的标准间距为60mm，建模时可根据实际设备的行程需求调整沉孔数量，自动生成对应长度的导轨模型，不需要重复绘制基础轮廓，能大幅缩短非标设备设计阶段的建模周期。导轨的滚道截面采用圆弧槽式接触设计，滚珠与滚道的接触角设定为45度，四个方向的额定负载基本一致，不管是垂直安装、水平安装还是侧挂安装，都能承受对应的径向、反径向与横向载荷，额定动负载能满足多数中轻型自动化设备的负载需求，单根导轨搭配对应规格的滑块时，可承受的倾覆力矩也能覆盖常规悬臂类滑移结构的使用要求。

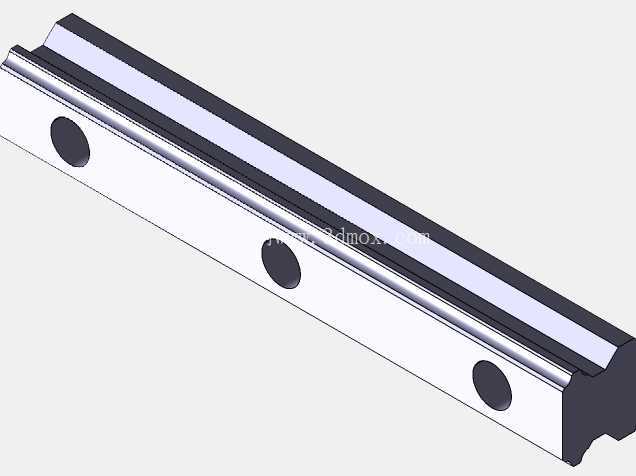

　　安装边界上，导轨的截面宽度、高度、安装沉孔的孔径与深度都严格遵循HSR25系列的标准尺寸，安装孔为沉头孔设计，适配对应规格的内六角圆柱头螺钉，沉孔的锪平深度足够让螺钉头完全埋入导轨表面，不会突出导轨基准面影响滑块的通行。导轨的两个侧面与底面都经过精度基准设计，安装时以底面为主要承载面，侧面作为定位基准，可通过侧面的顶丝结构调整导轨的直线度，安装后不需要大量刮研就能达到较高的平行度要求。导轨的端部做了标准的倒角处理，方便滑块装配时顺利套入，不会刮伤滚道表面与滚珠。

　　从实际使用的细节来看，球保持架的结构让滚珠在循环过程中始终保持均匀间隔，不会出现滚珠堆积的情况，即使在低速微动的工况下，也能避免爬行现象，这对于半导体晶圆搬运、精密光学检测这类微米级进给要求的设备尤为重要。参数化模型的变量设置覆盖了常规选型的所有尺寸边界，最小孔数支持2个沉孔，对应短行程的紧凑安装场景，最大长度可根据拼接需求延伸，模型的滚道曲率、倒角尺寸、安装孔位置都和实物样本的尺寸完全一致，导入装配体后可直接进行干涉检查、安装孔位匹配，不需要二次修正尺寸。在非标设备设计过程中，这类参数化导轨模型可以直接调用，根据行程参数快速生成对应规格，能有效减少标准件建模的重复工作量，同时避免手动建模出现的尺寸偏差导致的装配干涉问题。导轨的材质默认对应轴承钢的淬火处理工艺，建模时的滚道硬度层深度也和实际加工要求匹配，在做有限元受力分析时，可直接赋予对应材料参数，校核不同负载下的导轨变形量，为设备的刚性校核提供准确的模型基础。
