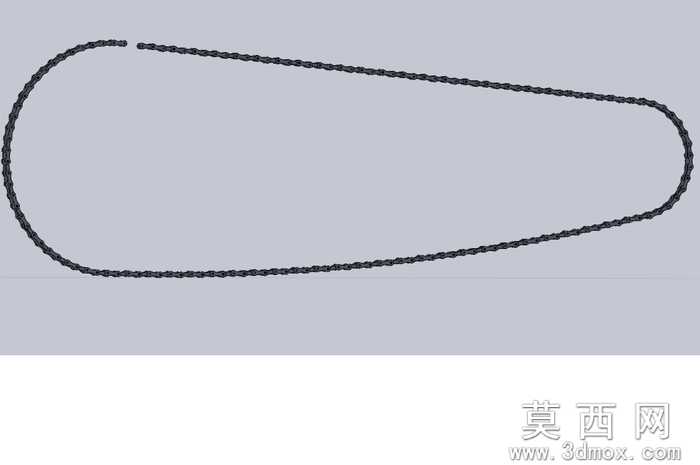

环形闭合传动锚链塔结构三维设计

本作品为环形闭合传动锚链结构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先完成单个链环的实体建模，再通过阵列、路径配合等装配约束完成整圈链条的组装。单个链环建模阶段，严格参照标准锚链的链环比例绘制截面草图，通过扫描特征生成闭环链环实体，对链环间的接触位置做了圆角过渡处理，既还原了实际锚链的工艺特征，也避免了模型装配时出现干涉问题。整链装配时，先绘制出链条的闭合运行路径，包含两端的弧形转向段与中间的直线传动段，再将单个链环沿路径进行规律排布，相邻链环采用互相垂直的穿插配合方式，还原了真实链条的铰接活动特性，所有链环装配完成后进行全局干涉检查，确保相邻链环间保留合理的活动间隙，符合实际传动链条的运动逻辑。材质设置上，为链环赋予了高强度合金钢材质，调整了金属材质的粗糙度、反光度参数，模拟出热轧锚链表面的哑光金属质感，同时添加了轻微的表面纹理，还原实际链环的锻造表面细节。结构设计上，整体链条的周长、链环节距、转向段曲率半径均参照常规传动锚链的参数设置，两端弧形段的曲率匹配配套链轮的啮合尺寸，可直接用于链轮传动机构的运动仿真，能够直观展示链条在传动过程中的运转状态、链环与链轮的啮合过程。设计过程中重点考量了链条的传动平顺性，通过优化路径的弧形段过渡曲率，避免链条运转时出现卡滞、跳齿的问题，同时对链环的受力位置做了结构加强，还原了锚链高抗拉强度的结构特性。渲染阶段采用了均匀的工作室光照环境，通过多角度补光突出链环的轮廓结构与金属质感，背景选用中性浅灰色调，让链条的整体形态、闭合结构特征能够清晰呈现，无需多余装饰元素即可完整展示该锚链的结构特点与装配关系，可作为传动机构设计、锚链相关设备研发的参考模型，也可用于机械原理教学中链条传动结构的演示素材。
