旋转式安装阀座铰接支撑结构

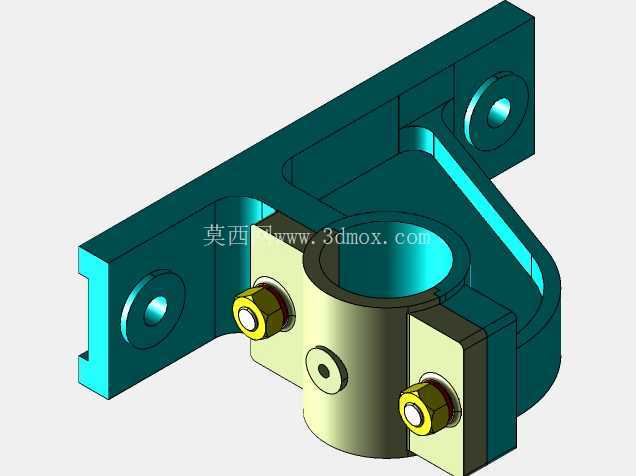

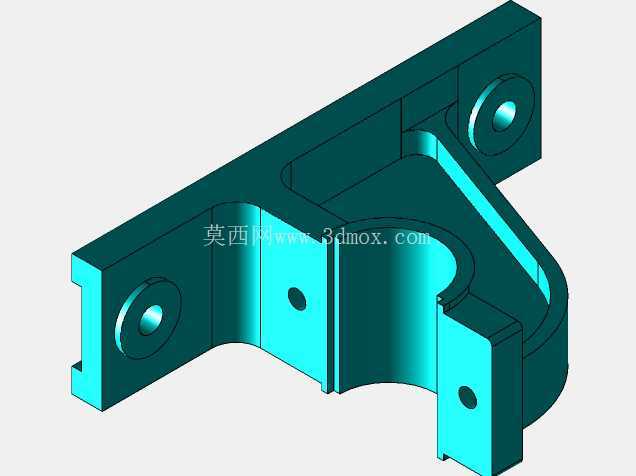

　　这类带旋转安装功能的铰接支撑结构，多配套在管路减压阀、小型流体控制阀的执行端安装场景里，在轻工流体输送、小型实验台管路排布、设备内置气路控制单元中十分常见，核心作用是给阀件的活动调节端提供可小角度回转的支撑基准，同时承担阀件与安装基面之间的载荷传递，避免阀件活动部位直接和安装基面硬接触造成磨损。从结构本身来看，整个组件分为三个核心功能段：贴墙安装的L型基座是整个结构的承载基础，基座上预留的两个沉头安装孔，分别布置在竖版的上下两端，孔位间距按照常规阀组安装的通用基面尺寸设计，安装时可以通过螺栓直接固定在设备立面、管路支架的安装板上，竖版和水平承载段之间做了大圆角过渡，避免应力集中在转角位置，长期受交变载荷时不会出现根部断裂的问题。

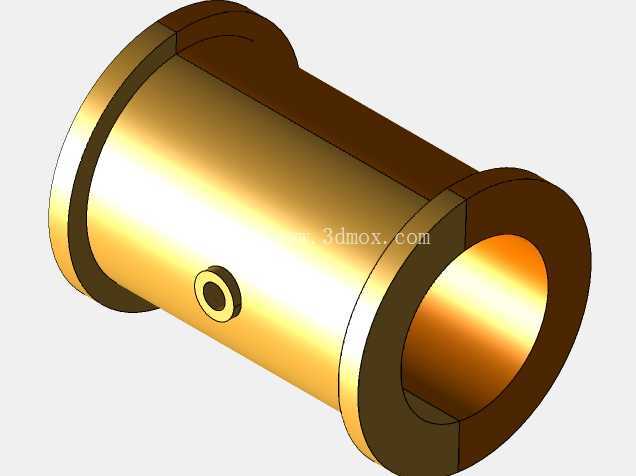

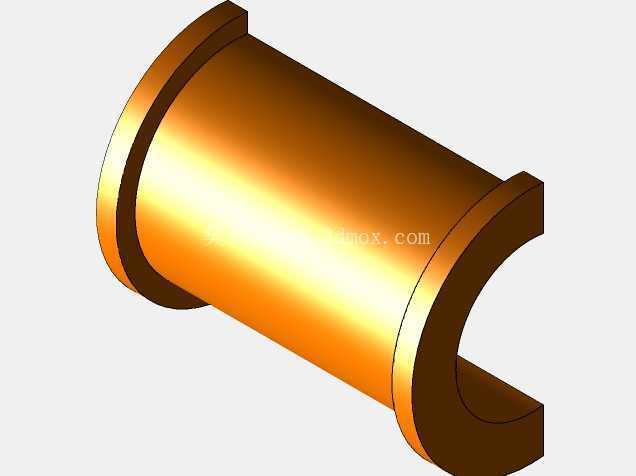

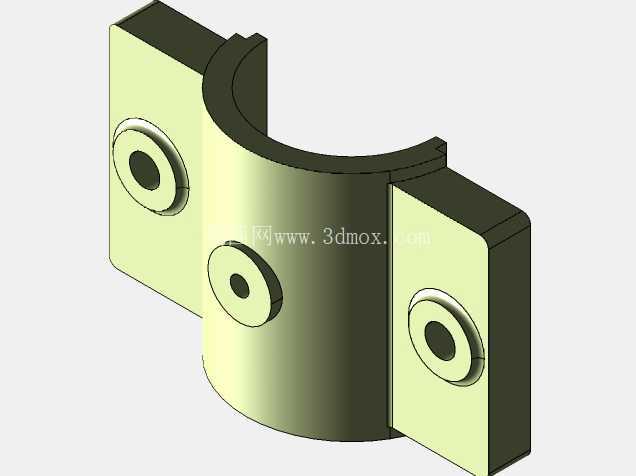

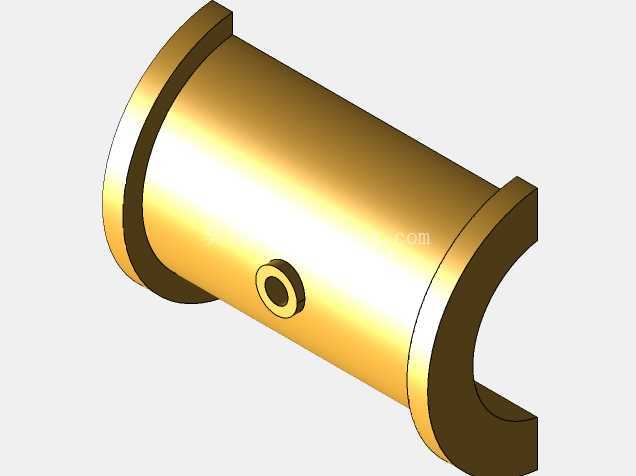

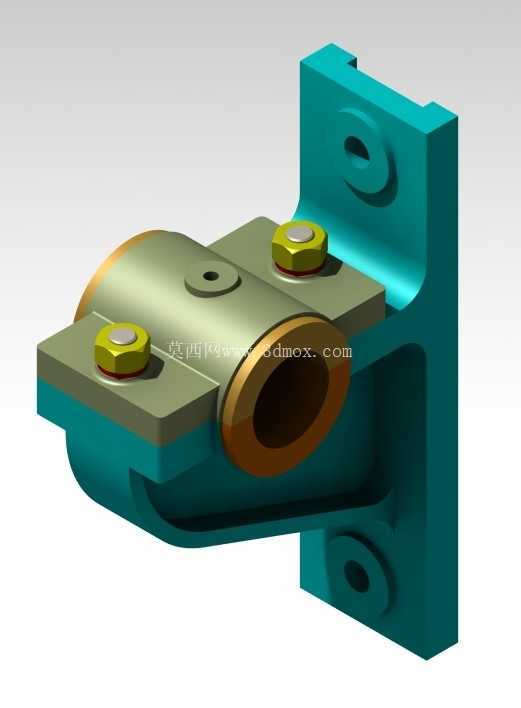

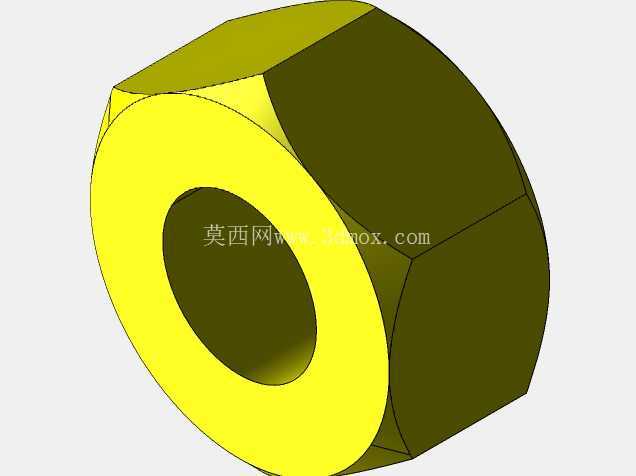

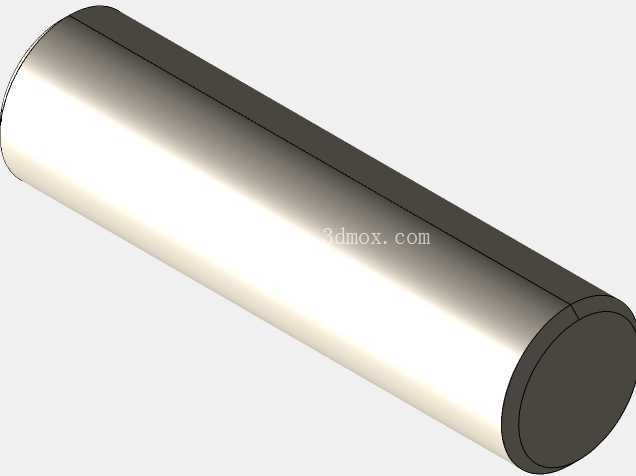

　　中间的回转支撑段是整个结构的核心功能区，带铜衬套的铰接孔是回转副的核心，铜衬套的选用是为了降低回转过程中的摩擦系数，即使在无频繁润滑的工况下，也能保证回转动作顺畅，不会出现钢件直接摩擦导致的卡滞、异响问题；孔的内径尺寸适配常规阀杆端的铰接轴径，配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大造成回转晃动，也不会因为间隙过小出现装配卡涩。上方的压盖组件通过两个六角头螺栓紧固在基座的水平承载面上，压盖和基座配合形成完整的铰接孔包容面，这种分体式的压盖设计，极大降低了装配难度——不需要把铰接轴从端部强行穿入孔内，只需要把轴放置在基座下半圆的定位槽内，扣上压盖拧紧紧固螺栓即可完成装配，后期维护更换衬套或者铰接轴的时候，也不需要拆解整个基座的安装固定，只需要松开两个压盖螺栓就能完成检修。

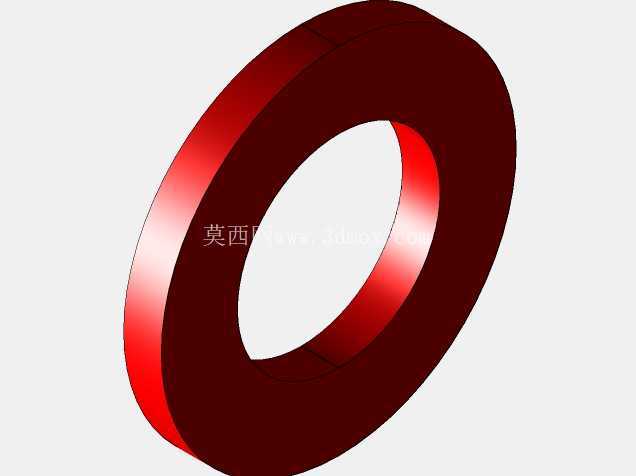

　　两个紧固螺栓下方配套的黄色垫片是防松垫圈，在设备存在小幅振动的工况下，能够避免螺栓因为长期振动出现回松，保证压盖对铰接轴的抱紧力始终处于合理区间，不会因为压盖松动导致铰接轴出现轴向窜动。从安装边界来看，整个结构的横向宽度控制在常规小型阀组的安装尺寸范围内，突出安装基面的长度不会超过同规格减压阀的整体宽度，不会额外占用过多的管路排布空间，竖版安装面的平面度要求控制在0.1mm以内，保证安装后整个支撑结构不会出现倾斜，避免铰接孔的轴线偏移导致阀件动作卡滞。设计过程中，首先要考虑的是载荷匹配：这类支撑结构承受的载荷主要来自阀件动作时的径向力和小部分轴向推力，所以基座的壁厚按照1.5倍的额定载荷做安全余量设计，材料选用常用的铸造铝合金做表面阳极氧化处理，既保证结构强度，又能降低整体重量，在小型便携设备上使用时不会增加过多的负重；铜衬套的长度和铰接孔的长度保持一致，衬套两端和基座端面齐平，避免衬套突出造成装配干涉。

　　回转角度的设计上，这个结构允许铰接轴在±15°的范围内做小角度回转，足够适配减压阀在压力调节过程中阀杆的摆动量，不会因为回转角度不足导致阀件调节卡滞，同时在基座的水平段下方设置了弧形的限位托边，当回转角度达到极限位置时，托边会和铰接部件的端面接触，避免回转角度过大造成管路拉扯或者密封件损坏。在实际选型应用中，需要注意安装基面的螺栓孔位要和基座上的安装孔对正，避免强行装配导致基座产生内应力，长期使用后出现变形；压盖螺栓的紧固扭矩要控制在合理范围，扭矩过大会导致压盖变形，抱紧铰接轴造成回转阻力过大，扭矩过小则会导致压盖和基座之间存在间隙，铰接轴出现晃动。整个结构的所有棱角位置都做了倒角处理，没有尖锐的飞边，装配过程中不会划伤操作人员，也不会刮伤配套的管路或者线缆。这类结构之所以在小型阀组安装中被广泛采用，核心是它把安装固定、回转支撑、便捷装配三个需求整合在了一个紧凑的结构里，不需要额外配置铰接支座、安装转接板等零散配件，减少了装配环节的零件数量，也降低了多个零件装配带来的累积误差，能够有效提升阀组安装的效率和长期运行的稳定性。
