卧式金属带锯切割机床结构设计

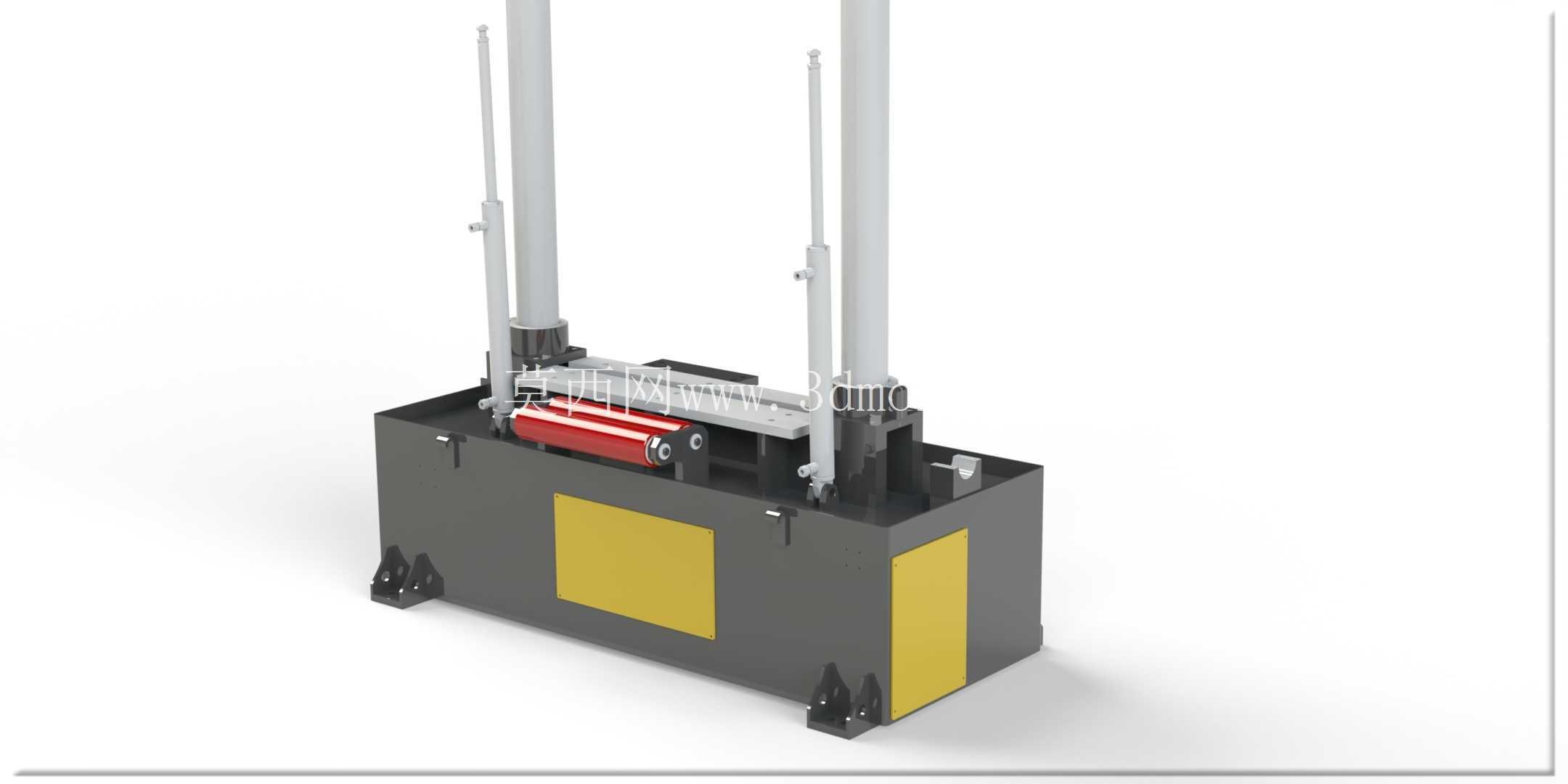

　　这套卧式金属带锯切割设备的三维结构，围绕车间棒料、型材与成捆管材的批量下料工况展开，整机采用落地式床身布局，锯弓部分以倾斜下压的方式完成进给，锯切过程中带锯条沿两组导向臂之间的张紧轨迹运行，能够对碳素结构钢、合金型钢、有色金属棒材以及矩形管料实施直线截断作业。从现场布置边界来看，设备底部为一体式焊接油箱床身，床身内腔同时承担切削液存储与液压站容纳功能，底面设置可调支撑脚，安装时仅需在硬化混凝土地面找平，无需额外浇筑独立基础；整机长度方向覆盖主床身、锯弓回转支撑与后侧主电机安装位，宽度方向预留工件送料通道与操作站位，高度方向最高点为锯弓上护罩，车间排布时要在设备左侧留出长料贯穿的延伸空间，右侧预留液压管路与电机检修位，正面操作面板前方保留不少于一人的操作距离。

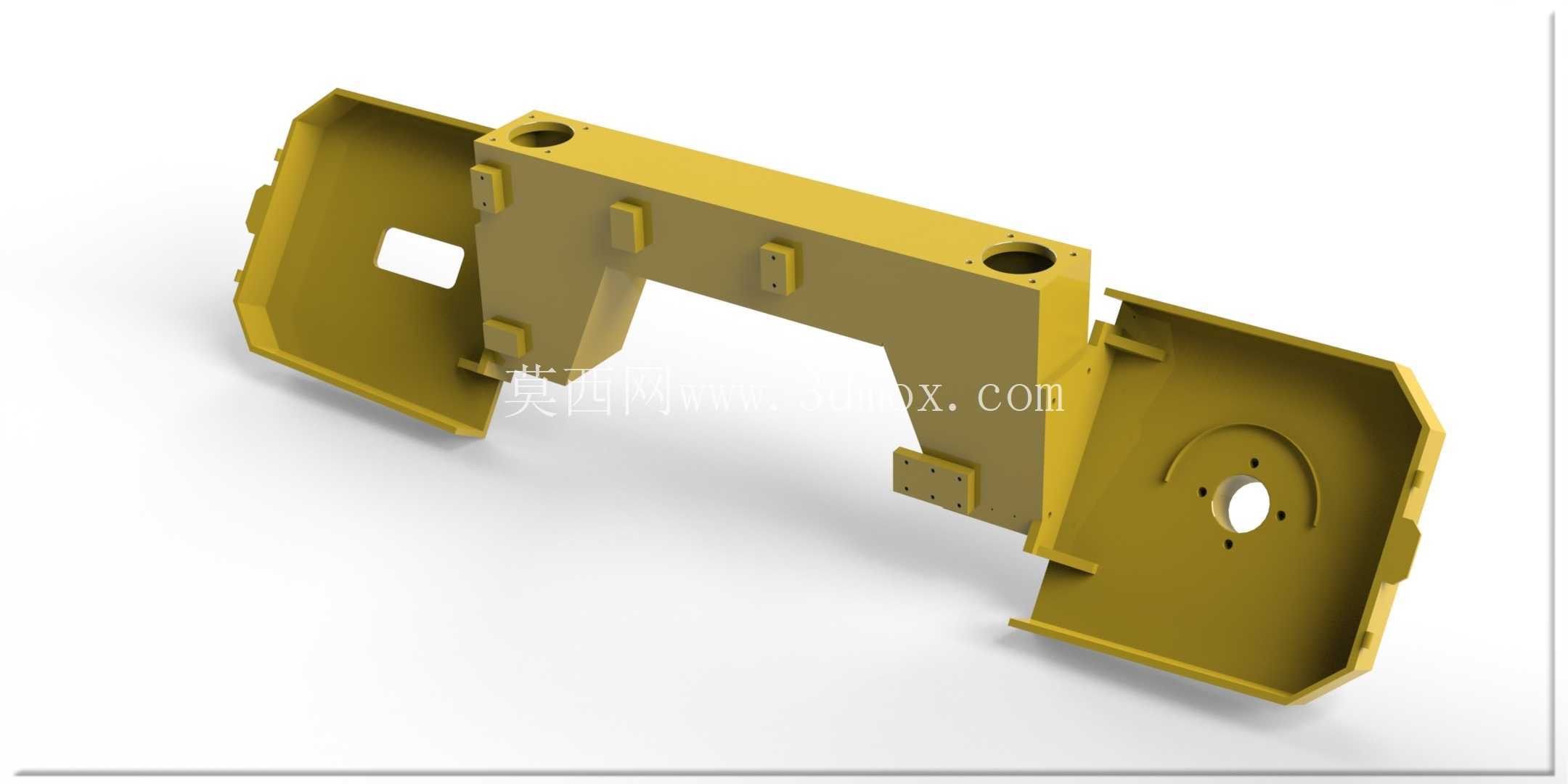

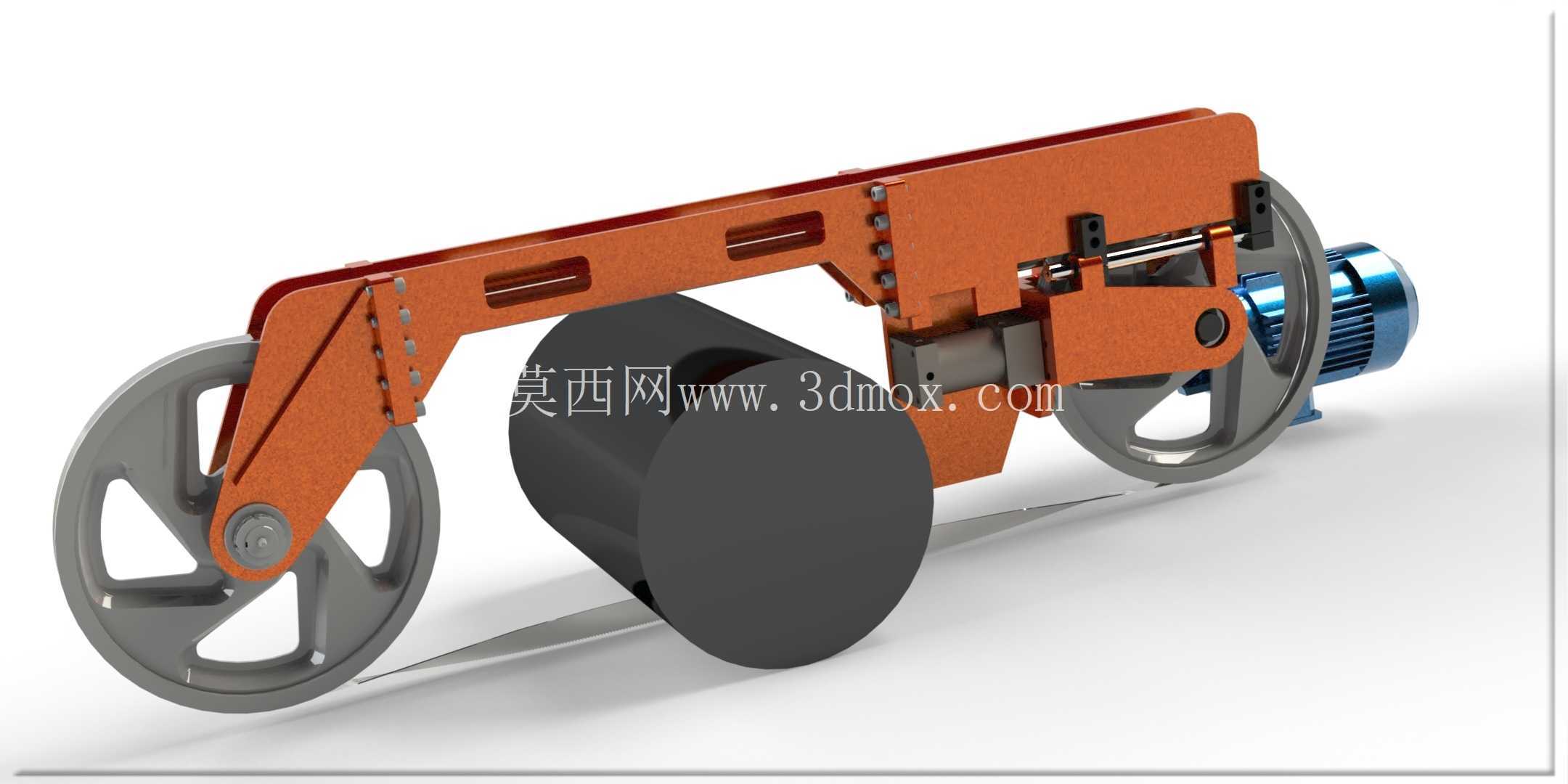

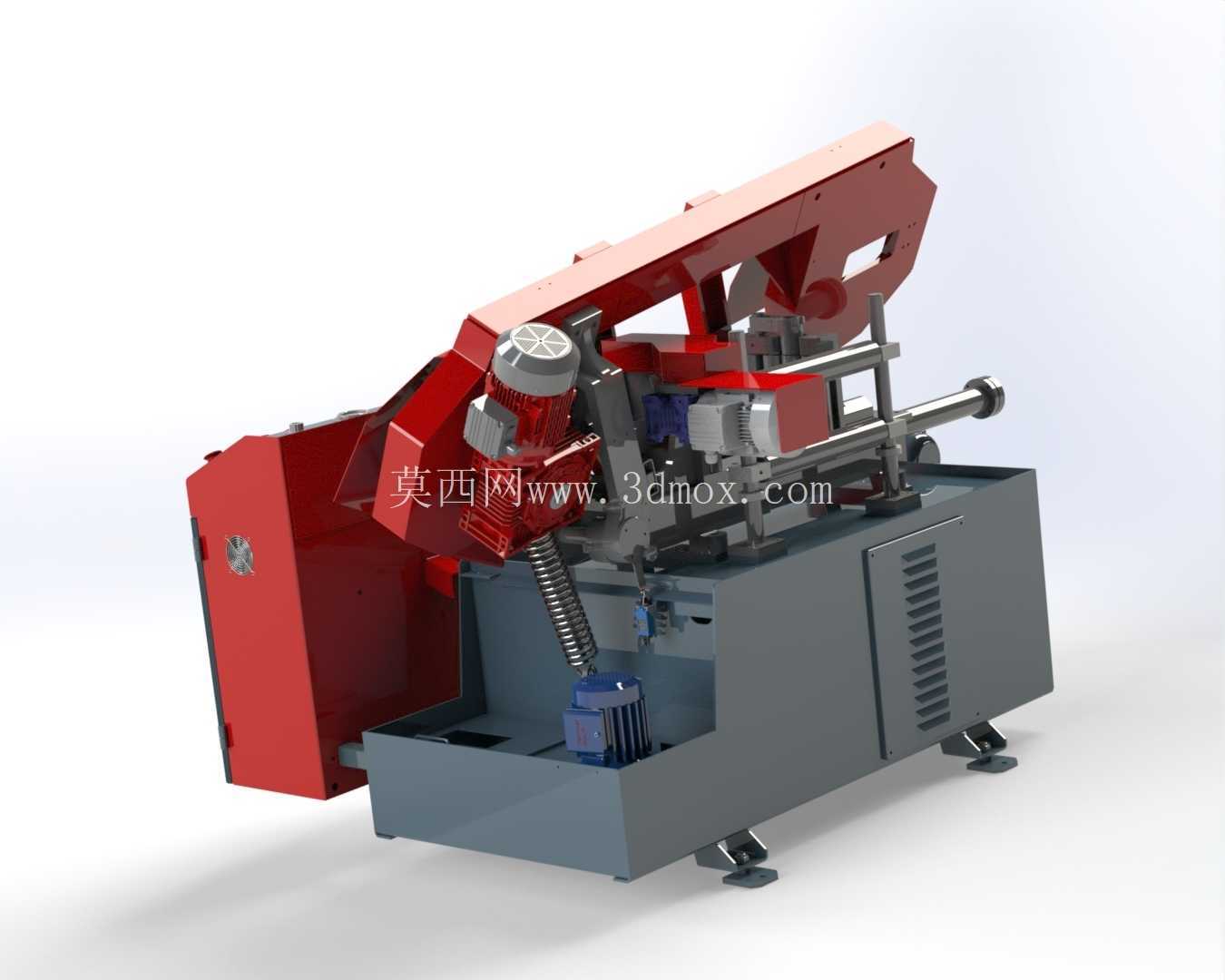

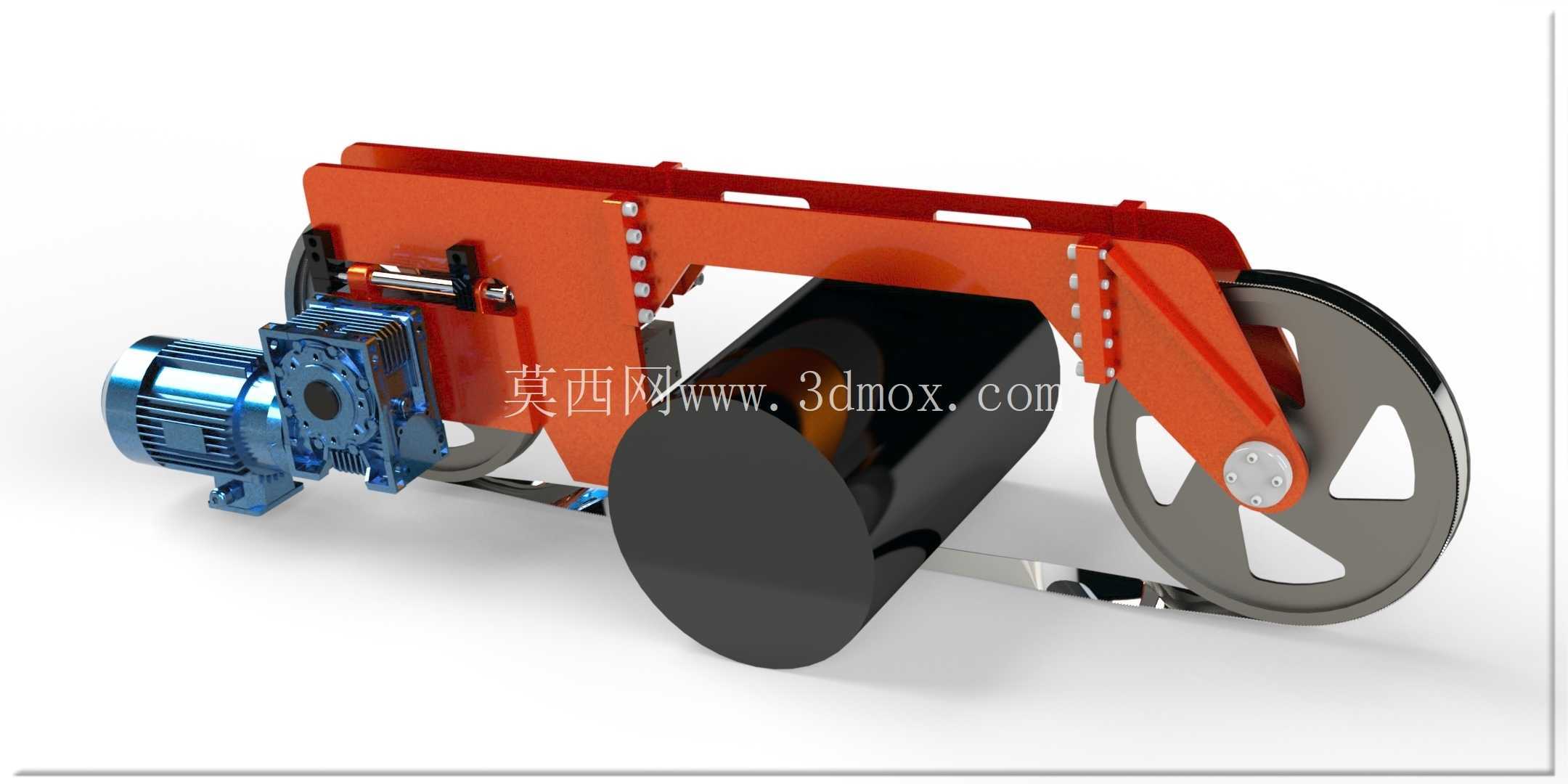

　　结构设计上，锯弓主体采用箱型焊接框架，外侧包覆红色安全护罩，将带锯条上半行程、从动轮与张紧机构完全封闭，仅在锯切工位露出小段工作锯条，既避免切削液飞溅，也能防止锯条断裂后甩出。锯弓两端分别布置主动锯轮与从动锯轮，主动轮通过减速机构连接后侧驱动电机，从动轮侧配套张紧调节结构，可补偿锯条长期运行后的伸长量；两组锯条导向座靠近工件夹持区域，导向座内设置硬质合金导向块与轴承限位，保证锯条在切入工件时保持垂直姿态，抑制斜切与打齿问题。工件夹持机构采用液压虎钳结构，固定钳口与活动钳口正对锯切位置，活动钳口由液压缸驱动推进，可适配圆钢、方钢、槽钢与多根并放的小管料，钳口表面做防滑齿处理，夹紧后工件在锯切反力作用下不会发生轴向窜动。

　　进给与动力部分，锯弓的下压进给由液压系统控制，操作人员可根据材料截面尺寸调整进给压力与下落速度，锯切大截面实心坯料时降低进给量，避免锯条齿部过载崩齿；切割薄壁管材时适当提高走刀速度，减少管口毛刺。床身顶面布置工件承载工作台面，长料可沿辊道方向连续送进，配合定尺挡块能够完成固定长度坯料的重复下料。切削液系统由床身油箱内的水泵驱动，喷嘴直接对准锯条与工件接触的切削区，及时带走锯切热量并冲落切屑，切屑随液体回流至床身内部，经滤网分离后集中清理，可延长锯条使用寿命并保持作业区域整洁。

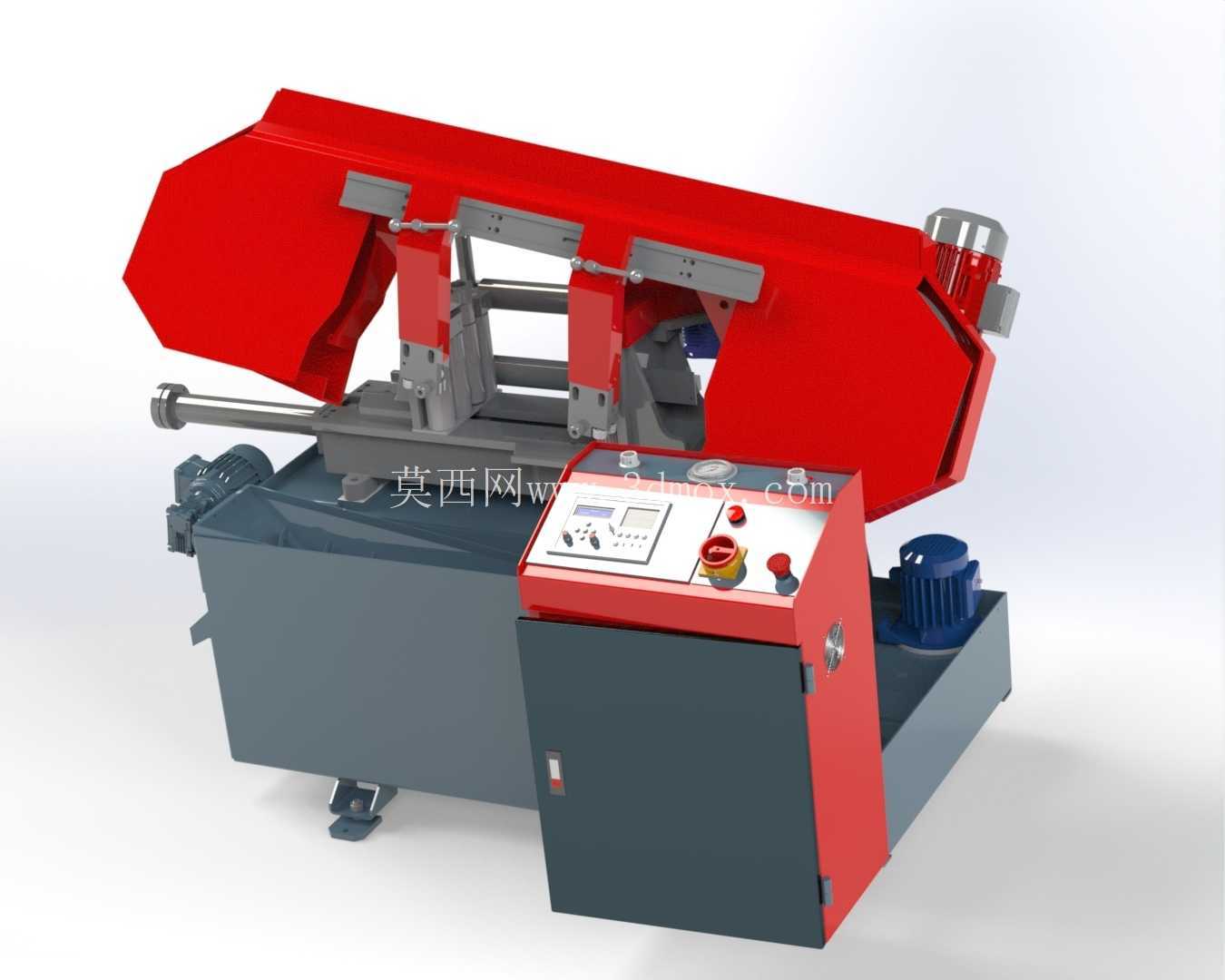

　　操作控制单元集中布置在床身前侧的悬臂控制箱上，箱体面板设置启停按钮、进给调节旋钮、急停按钮与运行状态显示区域，控制箱高度适配站立操作视线，操作人员装夹工件后即可在正面完成参数设定与开机操作，锯切到位后锯弓自动触发行程限位并回升复位，液压钳口松开，完成单段下料循环。整机的管路与电气走线均沿床身内侧护板排布，外部无裸露管线，检修时可拆开侧部护板直接接触液压阀组与接线端子。该类设备广泛用于机械加工车间备料工序、钢结构件预制场、五金下料班组以及设备维修工段，承担锻造毛坯切断、模具钢备料、管材分段等前置工序，三维建模过程中完整还原了锯轮传动、护罩开合、钳口行程与床身安装脚的相对位置，可直接用于车间布局校核、锯切工装改进以及同类下料设备的结构参考。
