全自动可编程横切开槽一体机

　　这套设备面向板式材料连续加工场景搭建，核心解决长条形板材定长横切、端部开槽两道工序的自动化衔接问题，在家具制造、木构件预制、装饰型材加工车间里，可替代传统单机作业时反复吊装、对位、测量的冗余流程，工件从左侧上料段进入后，无需二次转序就能完成进料、测长、裁切、槽位加工、出料全流程动作。

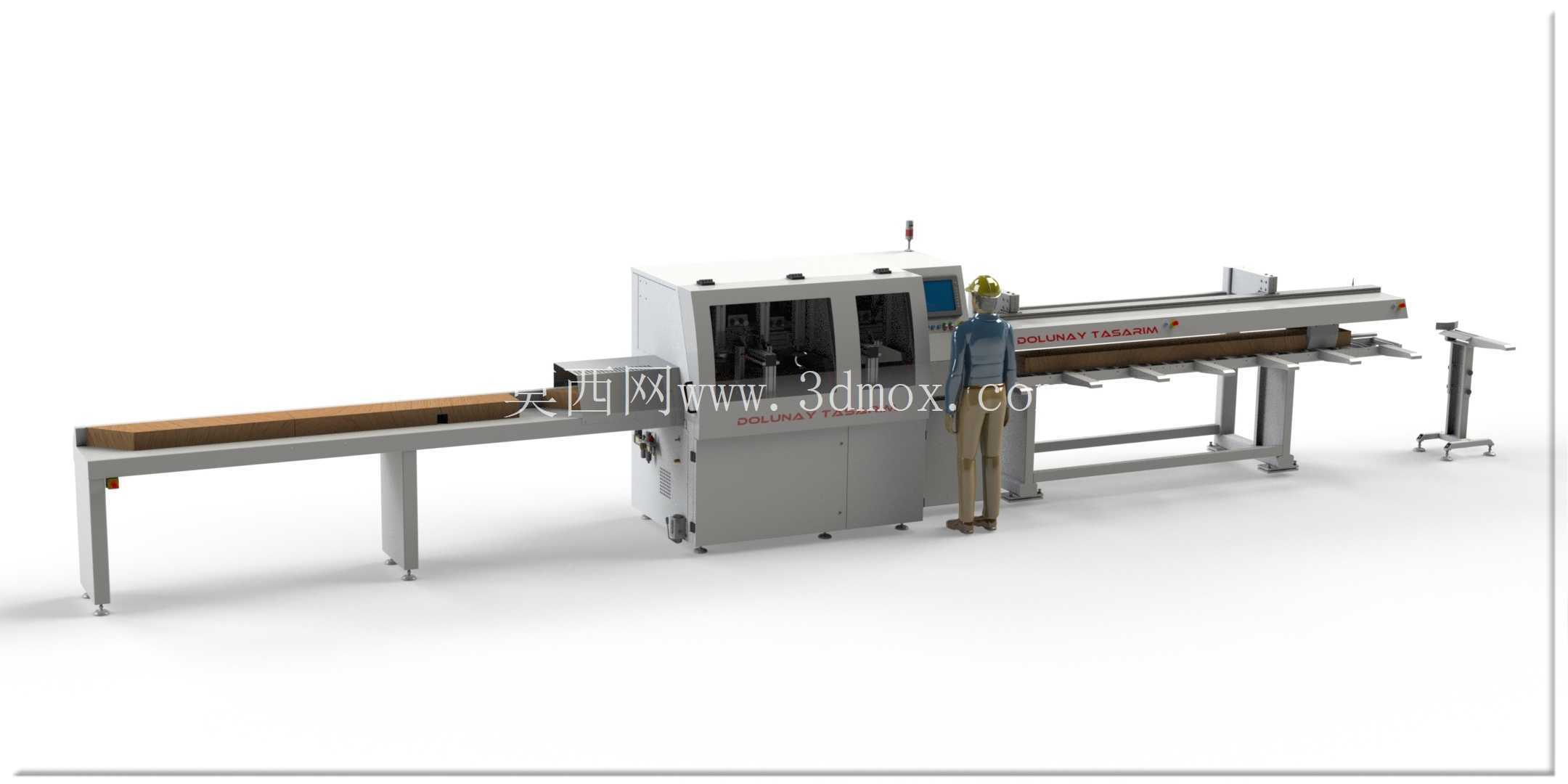

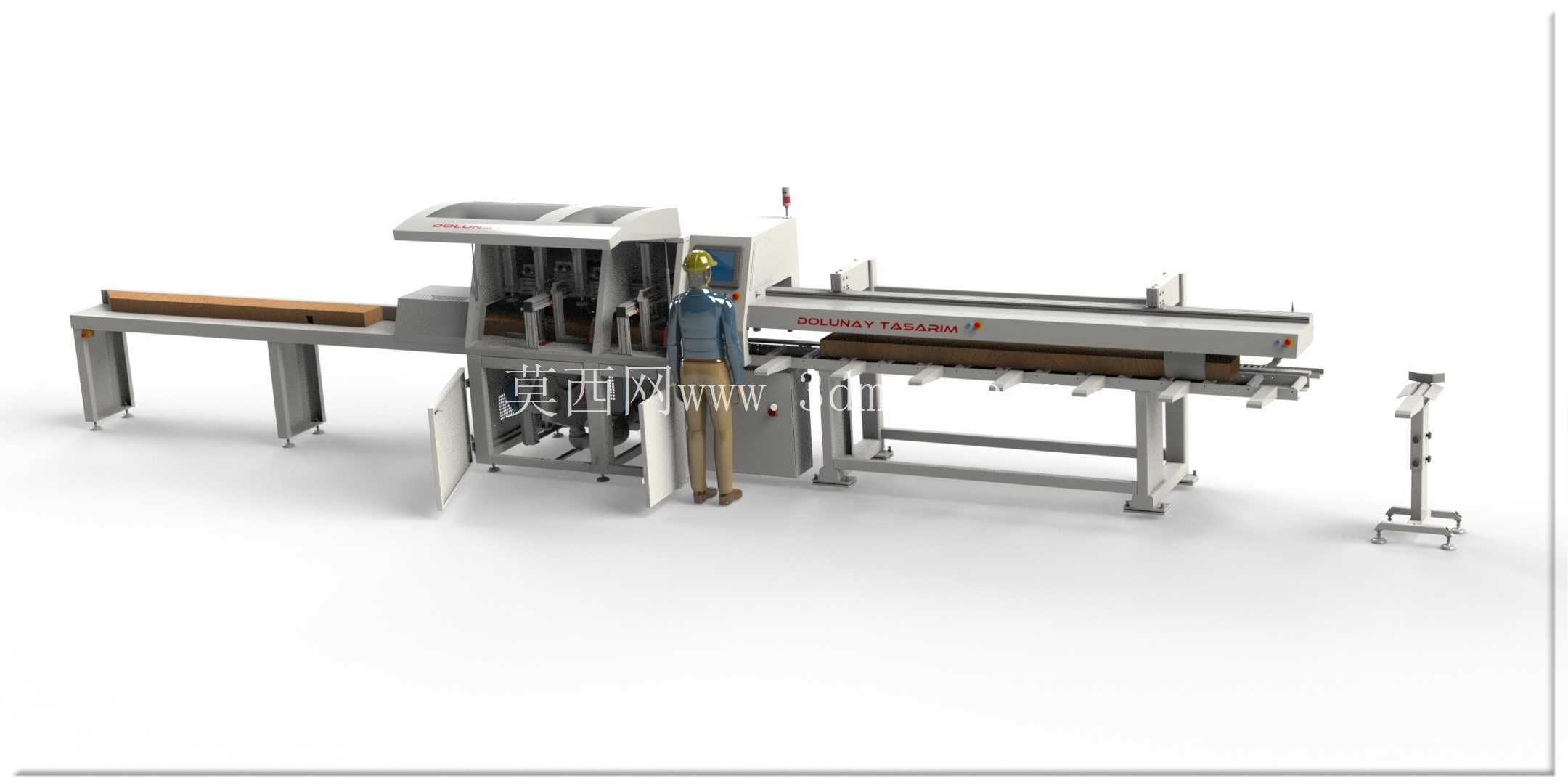

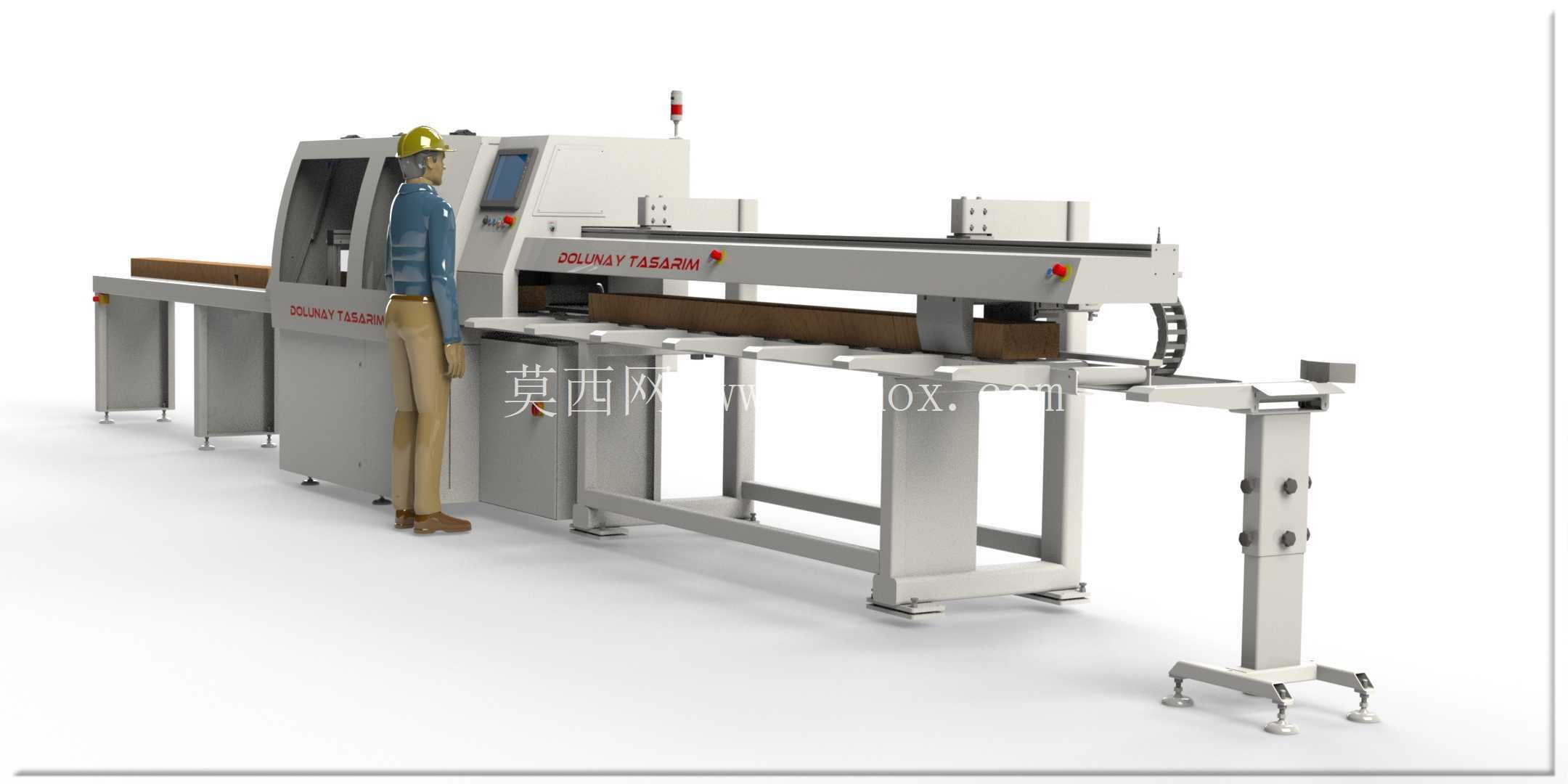

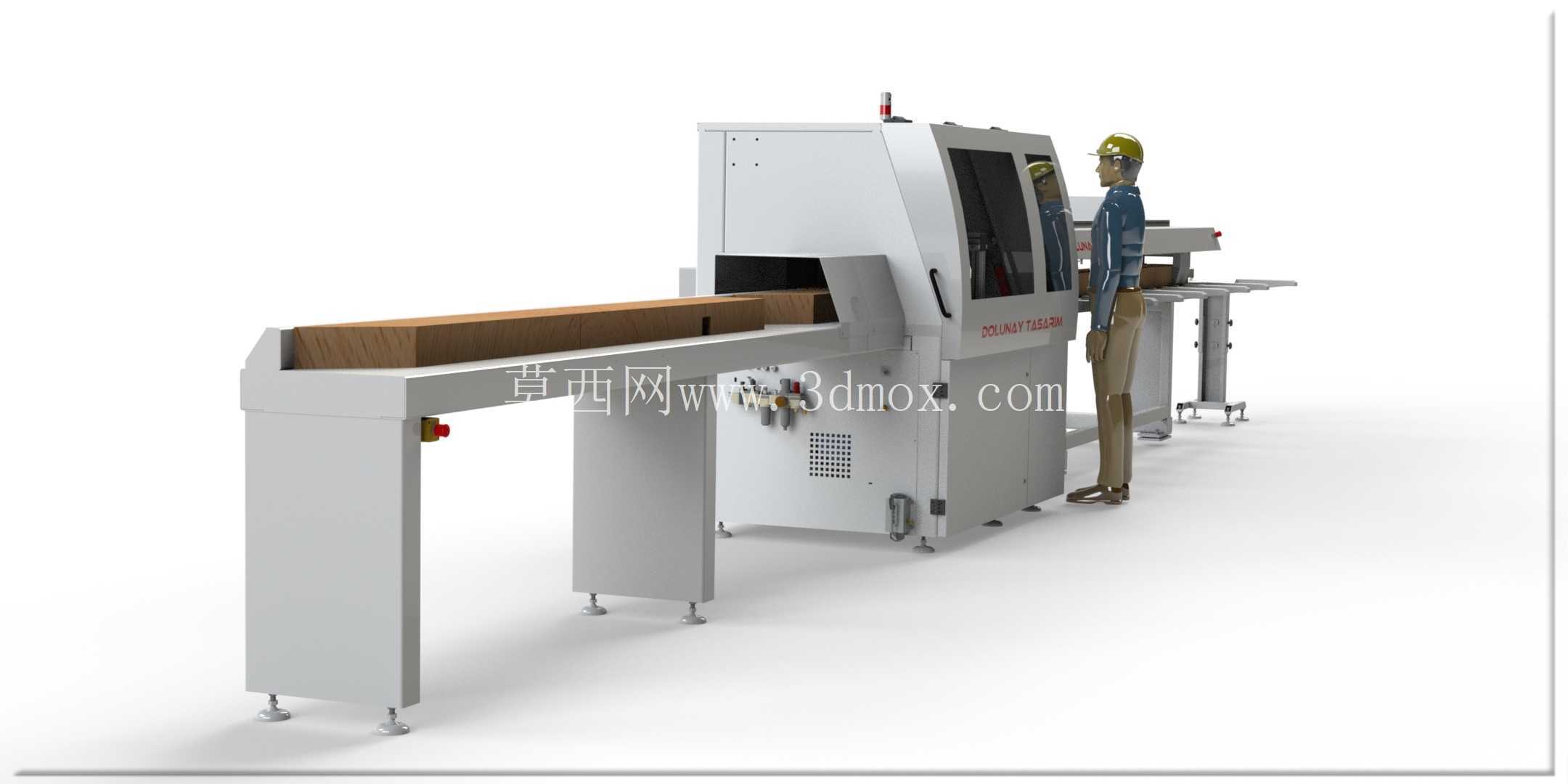

　　从整机布局来看，设备沿工件输送方向呈长条形排布，左侧为延伸进料托台，中段是封闭防护的加工主机舱，右侧接出料输送段，末端配套独立操作终端，整体占地沿进料方向拉长，安装时需要在主机前后预留至少单根板材长度的上下料缓冲空间，主机舱两侧的防护门采用可开启结构，日常换刀、维护锯片、清理切屑时可直接打开作业，不需要拆解外围护罩。进料段托台采用型钢焊接框架搭配水平托辊，长板材送入时不会因自重产生下挠，托辊间距经过匹配，针对常规加工的板材厚度范围，即使是6米以上的长料，推送过程中也能保持水平姿态，不会出现端部翘曲影响裁切精度的问题。

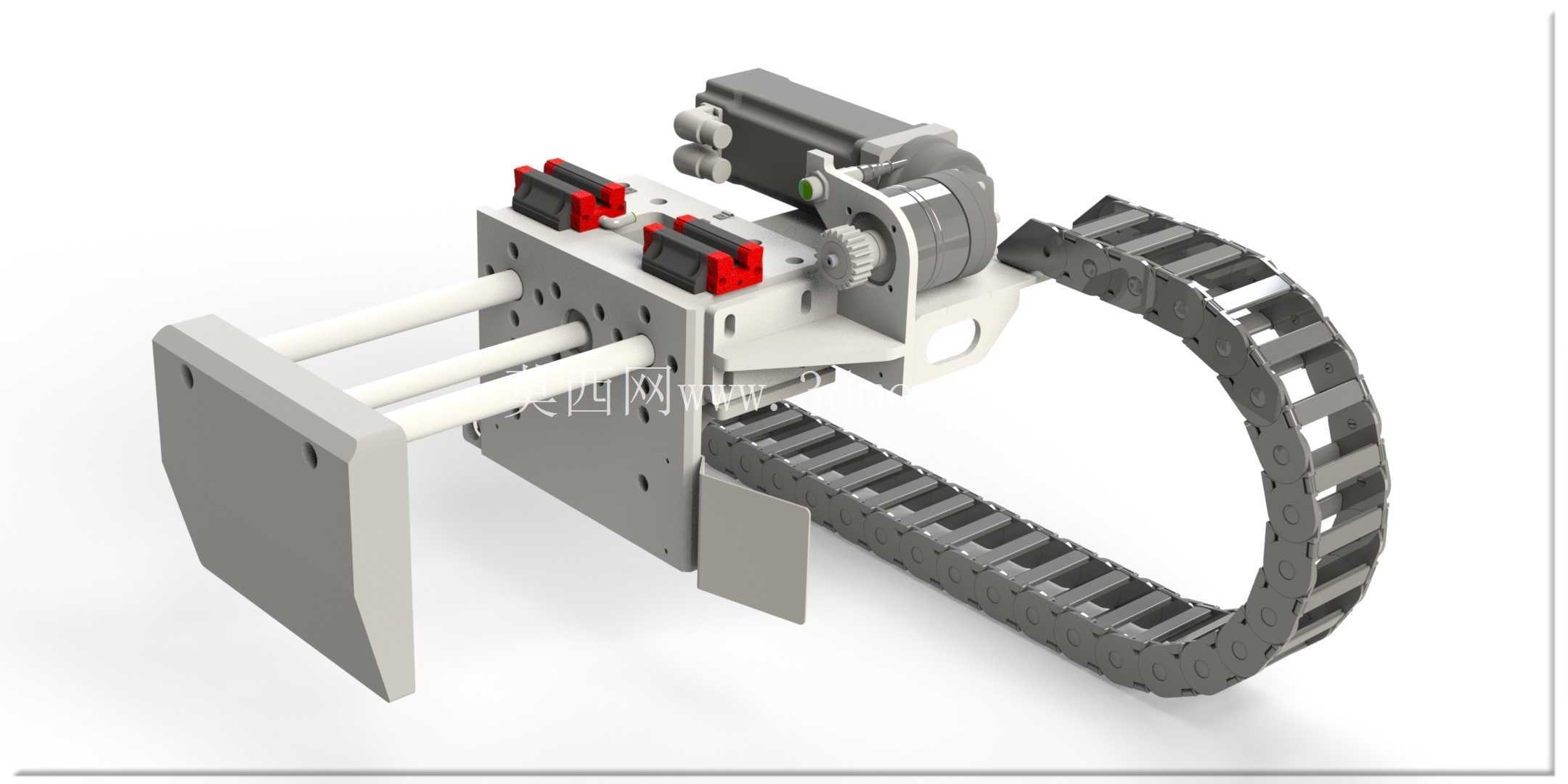

　　主机内部的推料系统搭载在精密直线导轨副上，推送动力配合线性编码器做位置反馈，定位重复精度可以控制在0.15毫米以内，完全满足公差要求严格的定长裁切工况。推料夹爪采用气动夹紧结构，夹持力可随板材厚度、材质调整，既不会夹伤软质饰面材料，也能在高速推送时避免工件打滑。设备专门配置了智能垂直与水平夹具组，在裁切工位先对工件做垂直方向压紧，再配合侧向定位块贴紧基准面，不管是同规格批量板材，还是长度存在偏差的来料，夹具都能自动适配工件实际尺寸，不需要人工反复调整定位挡块，裁切完成后工件切口垂直度可以得到稳定保证。

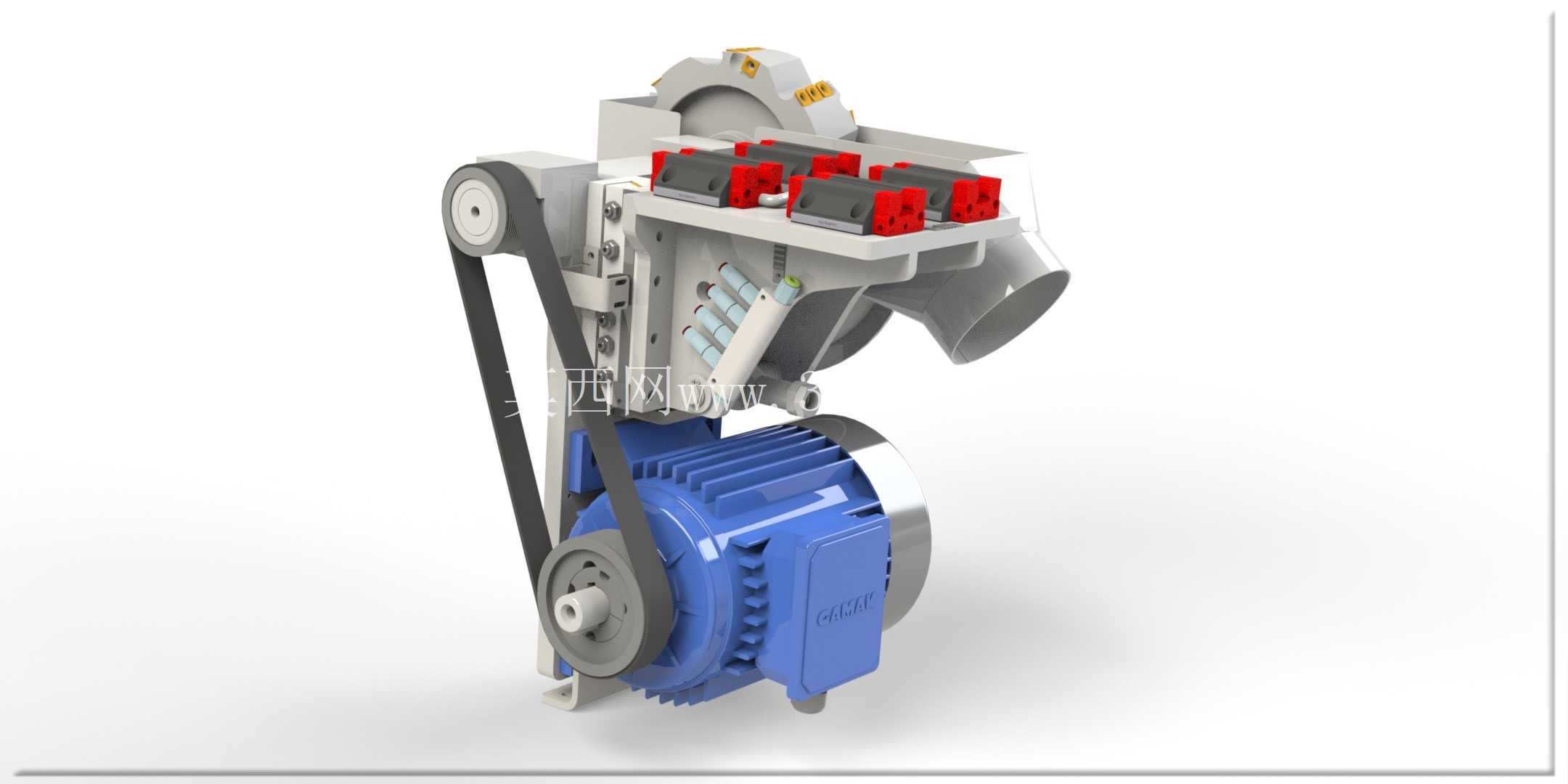

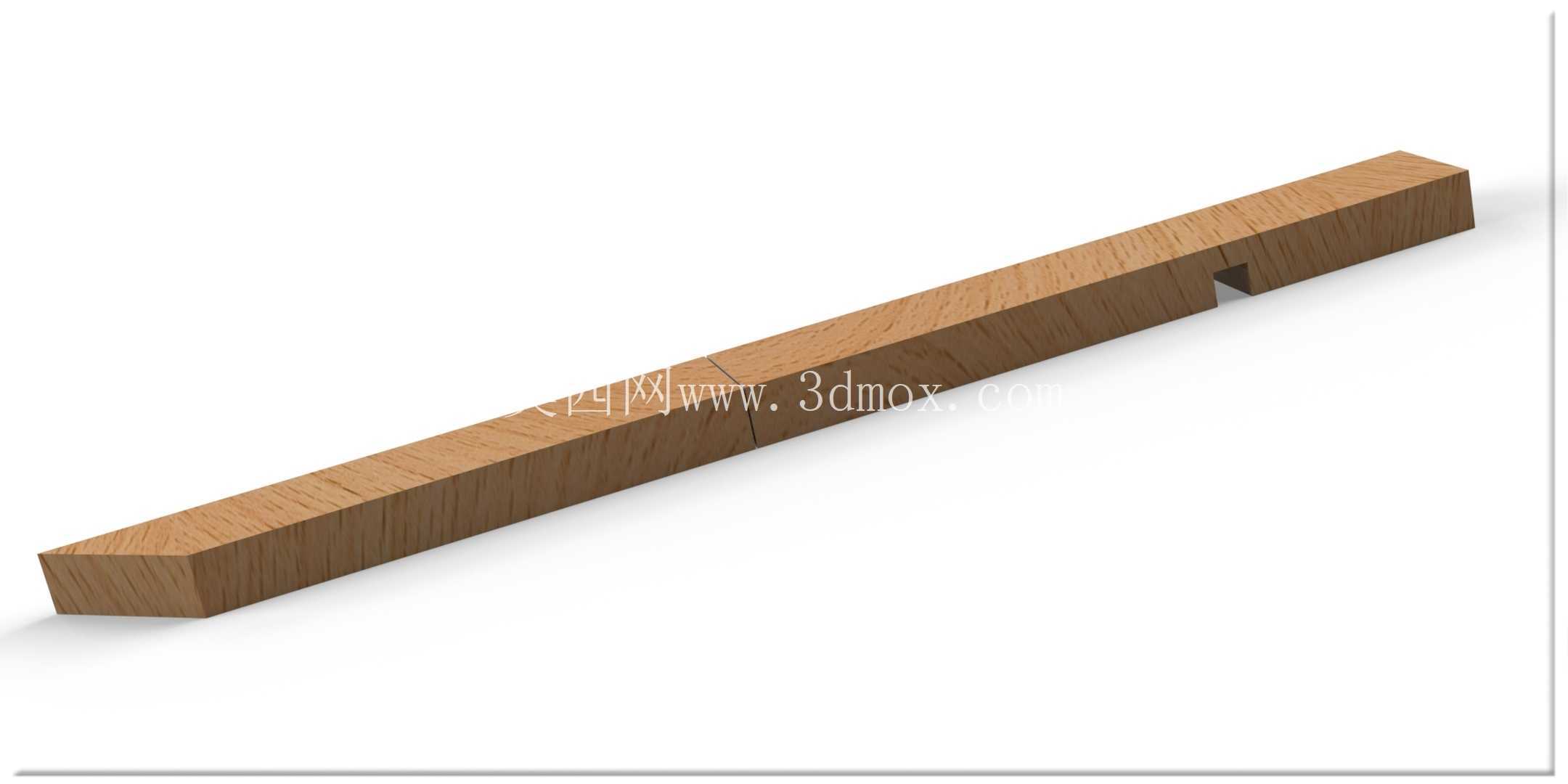

　　裁切与开槽的加工区域做了分区设计，横切锯单元负责完成工件定长切断，开槽单元则按照预设程序在工件指定位置铣出安装槽，两个工序的加工节拍经过匹配，推料机构一次送进就可以同步完成两道工序的参数对位，不需要工件反复退回重新定位。针对批量加工场景，设备的装载台支持多块板材预先叠放排序，操作人员可以在设备运行过程中提前备料，当前一件工件加工完成后，推料机构会自动抓取下一件待加工板材送入工位，完全消除了单件上下料的等待间隙，整班作业的加工效率比单机连线方案高出不少。

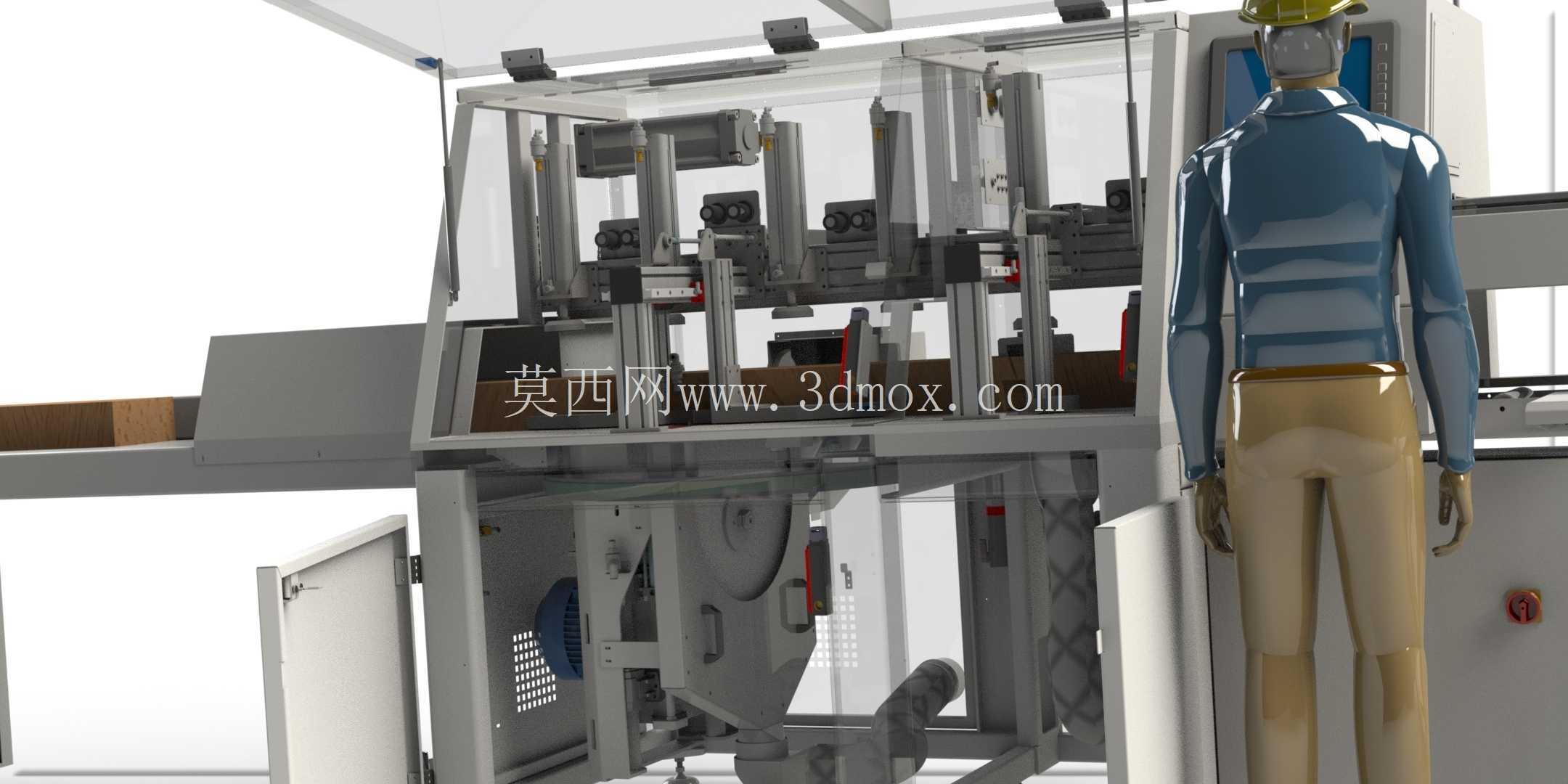

　　安全防护设计上，主机加工区域全封闭护罩将锯切、铣削的运动部件完全隔离，护罩配备安全联锁开关，一旦防护门意外开启，设备会立刻切断加工动力并触发进给制动，避免操作人员误触高速运动的刀具。出料段的输送架同样采用托辊支撑，加工完成的工件会被匀速送出到下料位，末端的独立操作站可以灵活调整摆放位置，操作人员站在设备侧方就能完成参数输入、程序调用、运行状态监控，不需要凑近加工区域。

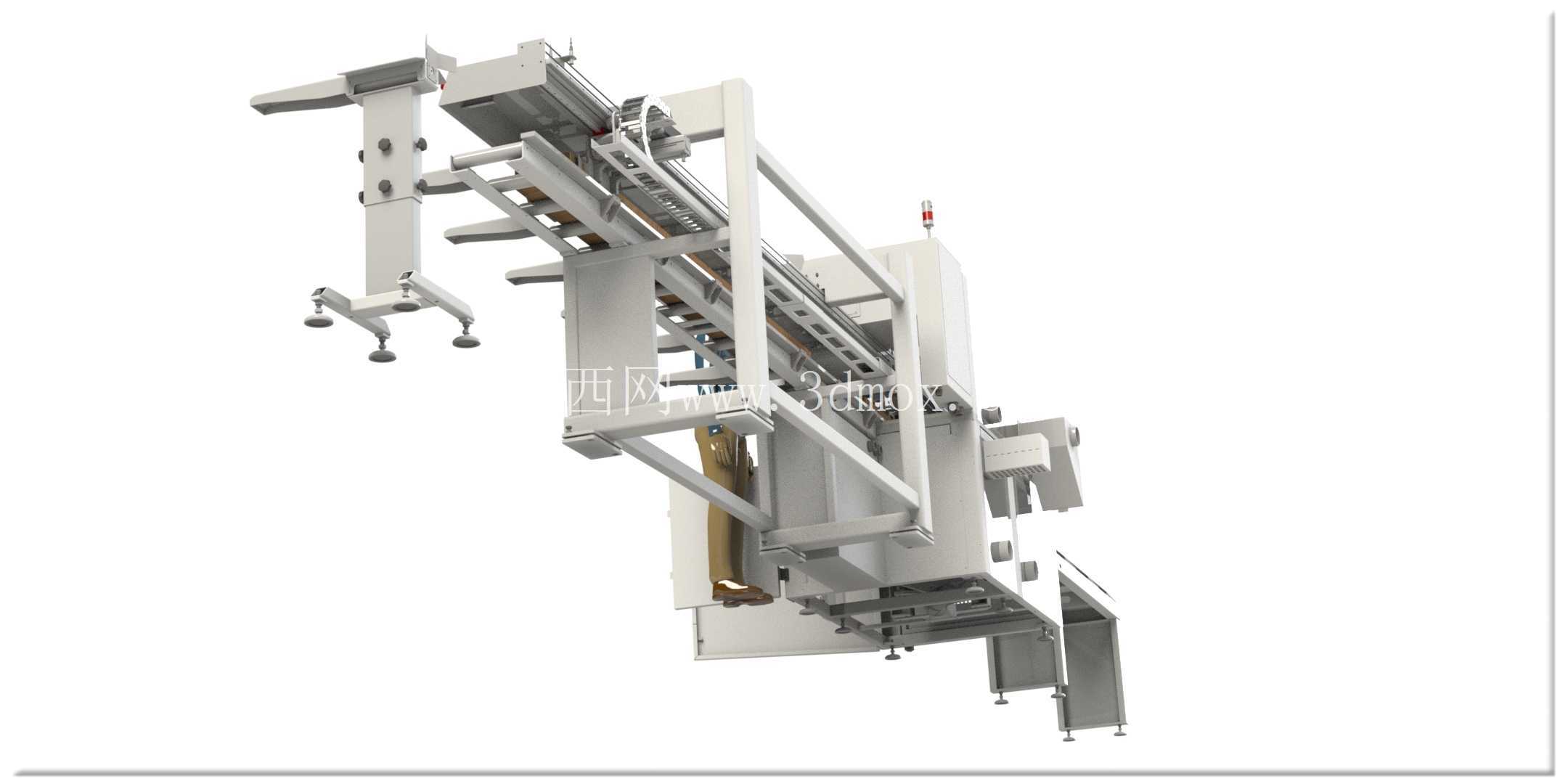

　　从结构建模的角度来看，整套模型完整还原了型钢机架的焊接拼搭逻辑、导轨安装基准面的加工余量预留、气动管路的排布走向、护罩的折弯拼接结构，以及锯切主轴、开槽动力头的装配关系，做产线布局规划时，可以直接参照模型的外轮廓尺寸预留设备安装空间、对接前后段的输送线，也可以基于现有结构改型适配不同幅面、不同材质的板材加工需求，比如调整夹爪行程适配更厚的构件，或者更换加工刀组适配铝型材、塑料型材的裁切开槽工况。设备底部的可调支撑脚可以在安装时调平整机，抵消车间地面的平整度误差，保证长导轨的直线度不会因机架变形受到影响，长期运行后也可以定期复调支撑脚高度，维持进给系统的定位精度稳定。
