双层可调向PCBA托盘输送线体

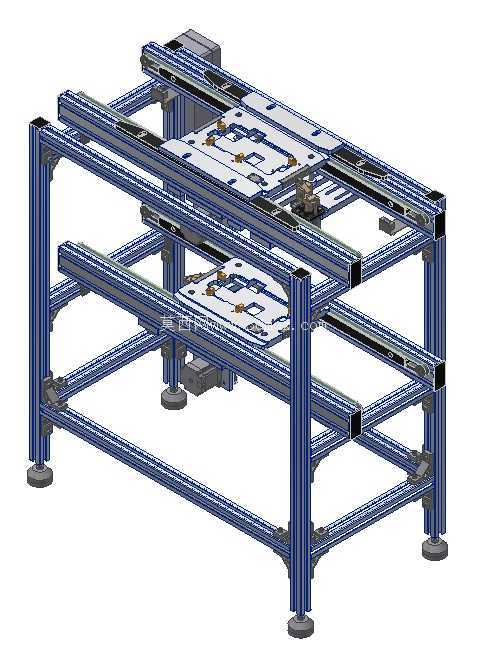

　　这套线体的落地场景集中在FATP后段组装测试工位，现场排布时往往和托盘循环升降机、接驳台、测试工位挡停机构串成闭环，PCBA载具从上层线体流入完成烧录、功能测试、外观检视后，由端部循环机构转至下层反向回流，空托盘直接回到上板端重复使用，不用人工跨工位搬运载具，整段线体的走线方向可按车间物流路径单独编程，上下层既能同向顺流也能反向循环，适配U型线、L型线和直线贯通线多种布局。

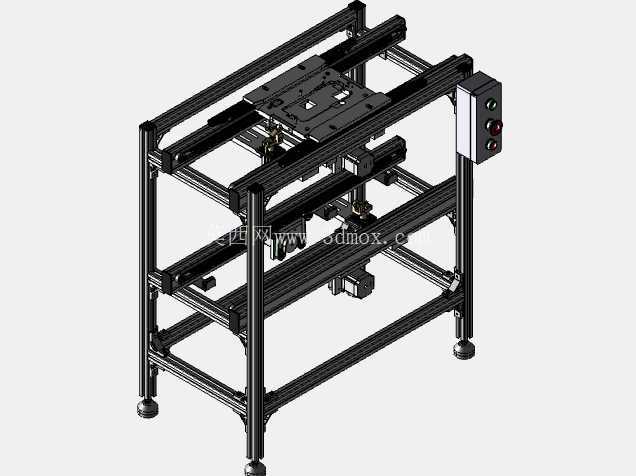

　　机架整体采用工业铝型材拼装，四根主支撑立柱底部配可调脚杯，安装时先按地面水平度调整脚杯高度，再锁死型材内置的连接件，不需要现场焊接，后期产线移位或者增减工位时，可直接拆解型材重组，机架的长宽边界按常规PCBA托盘的通行余量设计，线体两侧预留了传感器、扫码枪、作业指导书支架的安装槽位，电控按钮盒挂在机架侧端，操作人员站在作业位即可伸手完成启停、急停和方向切换。

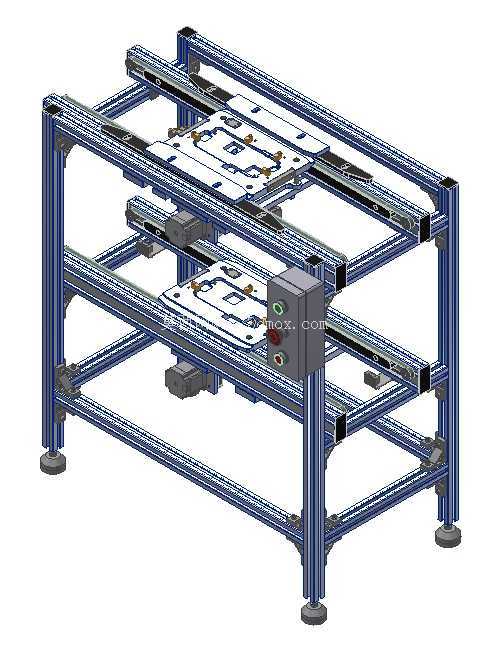

　　输送执行部分采用双列同步带承载托盘，两侧导向栏的间距可通过腰型孔调节，换产时只需要松开导向件的锁紧螺母，按新托盘的宽度挪动导向栏位置再锁紧即可，不用更换输送本体，兼容不同尺寸的PCBA载具，带面的高度按人工作业的舒适操作高度设定，上层承载带和下层回流带之间留出足够的维护空间，检修人员可以直接伸手进入两层之间清理掉件、调整皮带张紧度。顶层输送段集成了托盘定位机构，当载具流动到作业工位时，阻挡气缸先升起挡住托盘前进方向，随后顶升定位板从带面间隙伸出，把托盘顶离皮带面并卡入载具底部的定位销孔，让载具完全固定，此时工位上的螺丝锁付、探针测试或者外部机械手取放作业不会因为皮带浮动出现位置偏差，作业完成后定位板下降、挡停器放行，托盘继续沿输送方向流动。

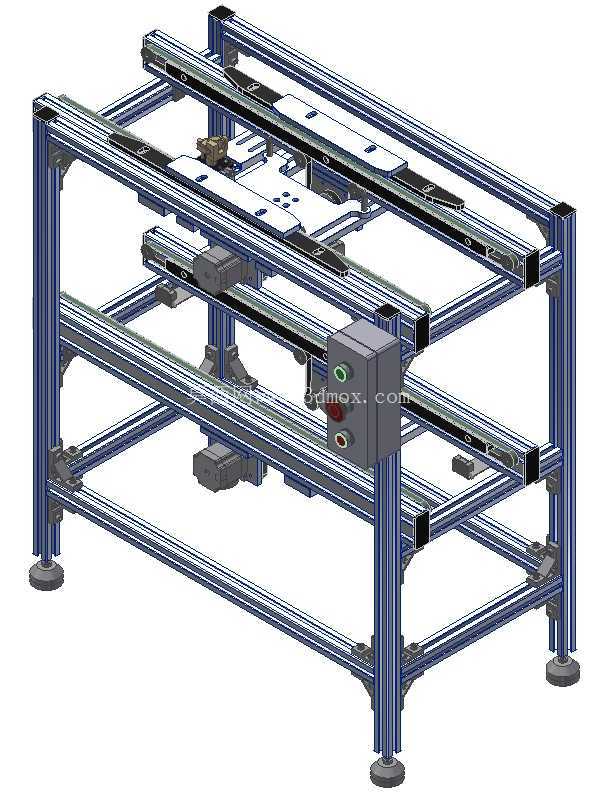

　　传动侧的电机和减速单元直接安装在型材机架的预留安装板上，动力通过传动轴同步传递给两端的主动辊，保证左右两侧皮带运行速度完全一致，避免托盘在输送过程中走偏卡滞，线体两端都设置了机械限位和缓冲件，即使程序出现误动作，托盘也不会冲出机架边缘。现场布线时，所有传感器线缆和动力线都收纳在铝型材的槽口内，外侧扣上线槽盖，不会出现线缆拖地被物料车剐蹭的问题，侧挂的电控盒上集成了启动、停止、急停按钮和状态指示灯，故障时操作人员可以第一时间拍下急停，排查完成后再复位运行。整套结构在建模时已经把所有型材的切割长度、连接件位置、运动件的活动间隙全部校验完成，安装时不需要二次打孔改造，对接周边循环设备时，线体端部的接驳高度和循环机的出入口高度完全匹配，托盘可以平稳在两台设备之间过渡，不会出现颠簸卡载具的情况，日常维护只需要定期检查皮带张紧度和脚杯水平，没有复杂的保养工序，非常适合多品种小批量的PCBA组装产线快速搭线使用。
