公制600微型开放式轴承系列结构

　　微型轴承在精密机械里属于尺寸边界很敏感的一类基础件，选型时既要核对内径、外径、宽度三个主尺寸，也要关注保持架形式、密封状态、游隙等级以及安装轴肩和座孔台阶。公制600系列覆盖的规格较多，常见于小功率传动、仪器仪表、伺服输出端、小型泵、纺织导纱机构、办公设备以及轻载旋转支承。开放式结构没有橡胶或金属防尘盖，摩擦阻力相对更低，适合洁净、润滑条件可控、转速较高且维护空间允许定期补脂的部位；若设备工作环境粉尘较多，则需要在外部增加迷宫挡片或独立密封结构，不能把开放式轴承直接暴露在磨粒环境中。

　　从结构组成看，这类轴承由内圈、外圈、一组钢球和保持架构成。内圈与轴通常采用过渡或小过盈配合，外圈装入轴承座孔时多采用间隙较小的过渡配合；具体配合不能只按样本名义尺寸决定，还要结合载荷方向、旋转套圈、工作温升和壳体材料。内圈随轴旋转时，内圈配合应偏紧，防止跑圈；外圈静止且需要吸收热膨胀时，外圈可略松。轴肩高度不能超过内圈倒角允许范围，座孔台阶也不能顶住外圈倒角，否则轴承压装后会出现滚道受力异常、温升升高甚至卡滞。

　　600系列属于轻系列微型轴承，径向截面较薄，优势是占用径向空间小、重量轻，适合布置紧凑的精密机构；但它对弯矩和不对中的耐受能力有限，支承跨距、轴的刚性以及孔系同轴度都要同步控制。若一根细长轴上两端轴承孔不同轴，开放式微型轴承会首先表现为转动阻力不均、噪声增大和滚道局部压痕。设计轴系时，常采用一端固定、一端游动或两端轻预紧的思路：固定端限制轴向位移，游动端释放热膨胀；对于需要较高旋转精度的小型主轴，可在配对时控制轴向游隙，但预紧量不能过大，否则钢球与滚道接触应力上升，低速手感可能变紧，高速寿命也会缩短。

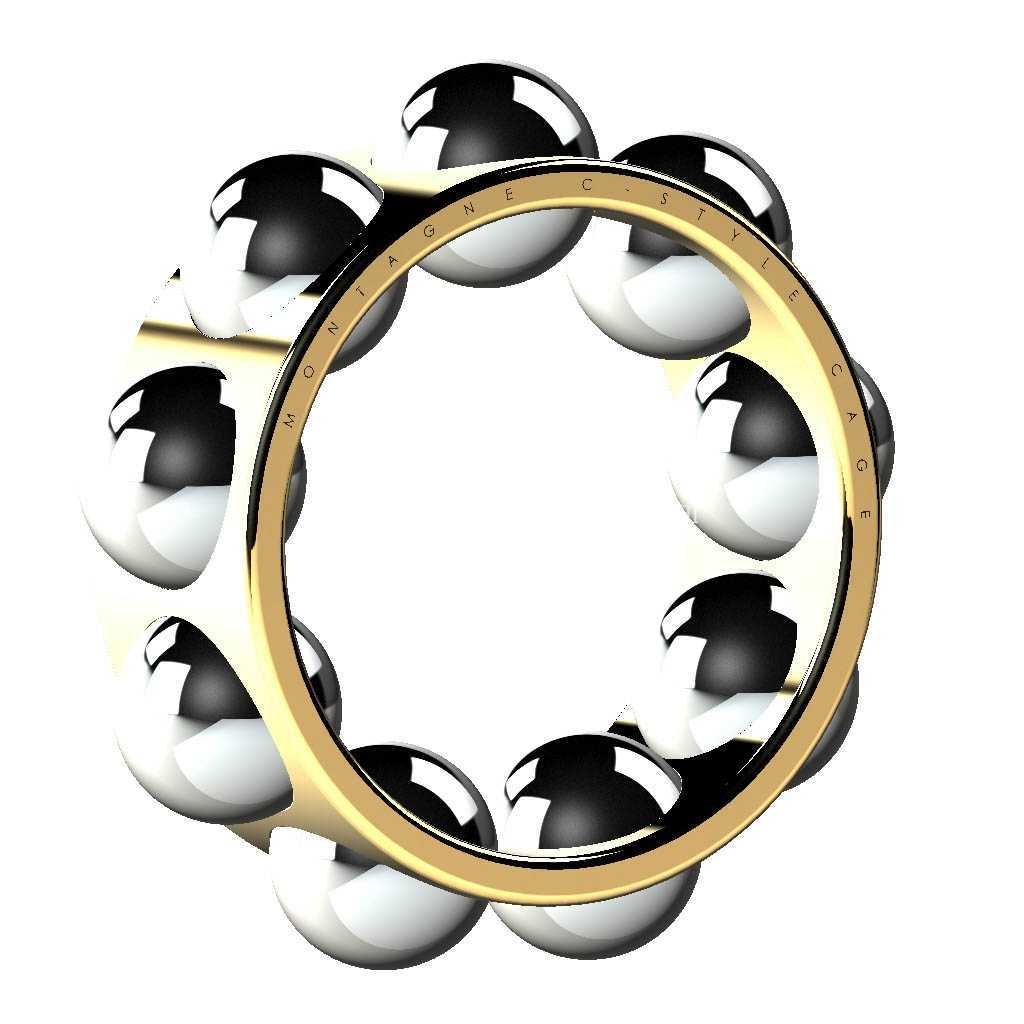

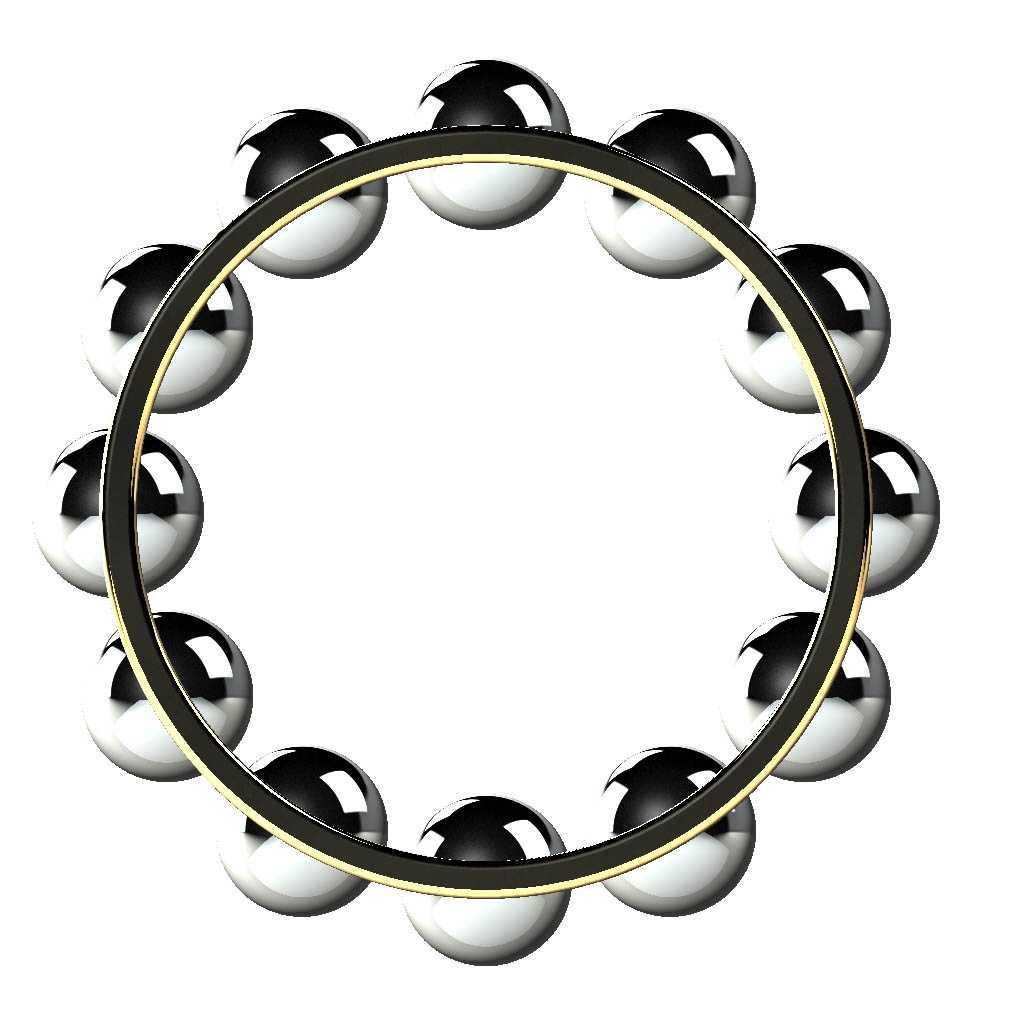

　　保持架在微型轴承中的作用非常关键。薄型保持架需要把钢球均匀分隔，避免球与球直接接触摩擦，同时还要在有限空间内保证强度和兜孔间隙。冲压保持架成本低、适合常规温度和油脂润滑；实体保持架在高速、高温或特殊润滑条件下稳定性更好。开放式轴承便于观察滚道和钢球状态，也方便在装配阶段检查清洁度，但这同时意味着润滑脂更容易受外界影响。装配前应确认滚道无锈蚀、钢球无划伤、保持架无变形，清洗后按规定填充适量润滑脂；脂量过少会造成润滑不足，过多则会引起搅拌发热。

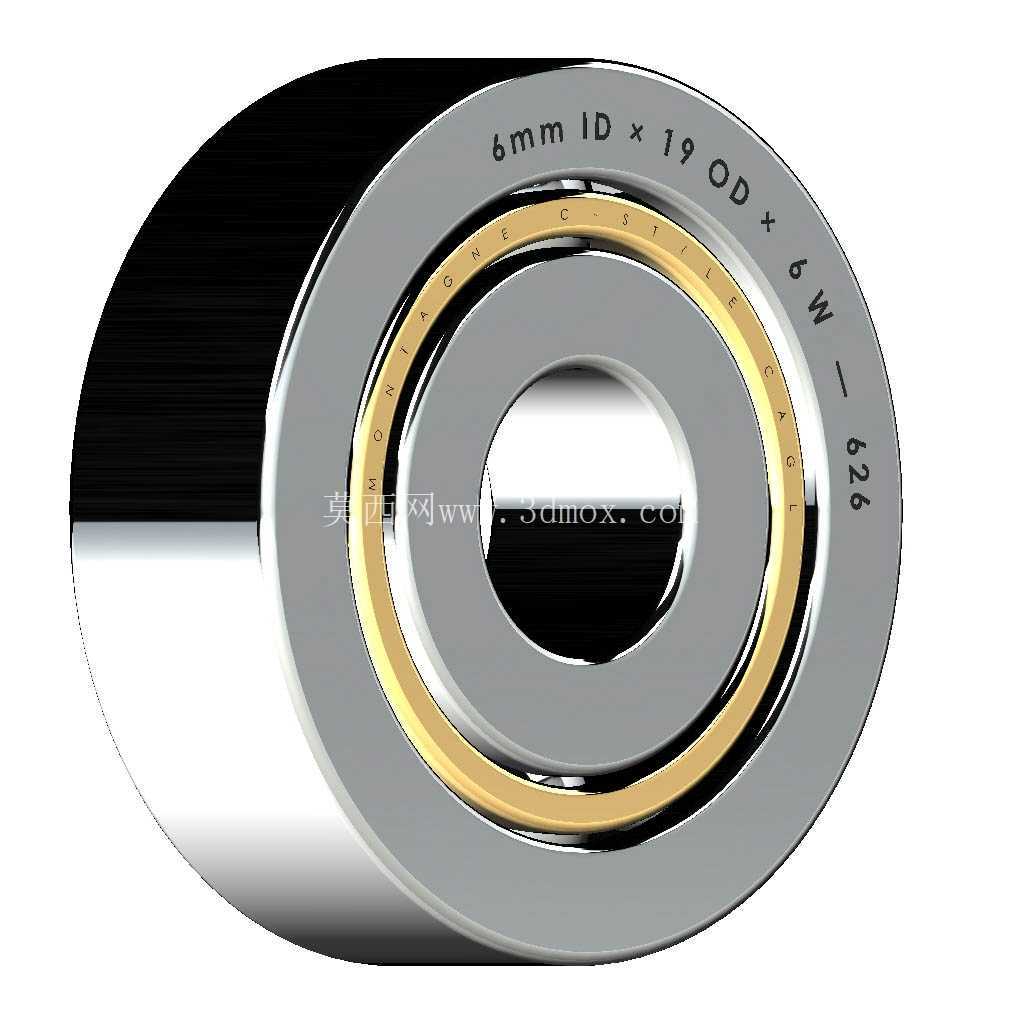

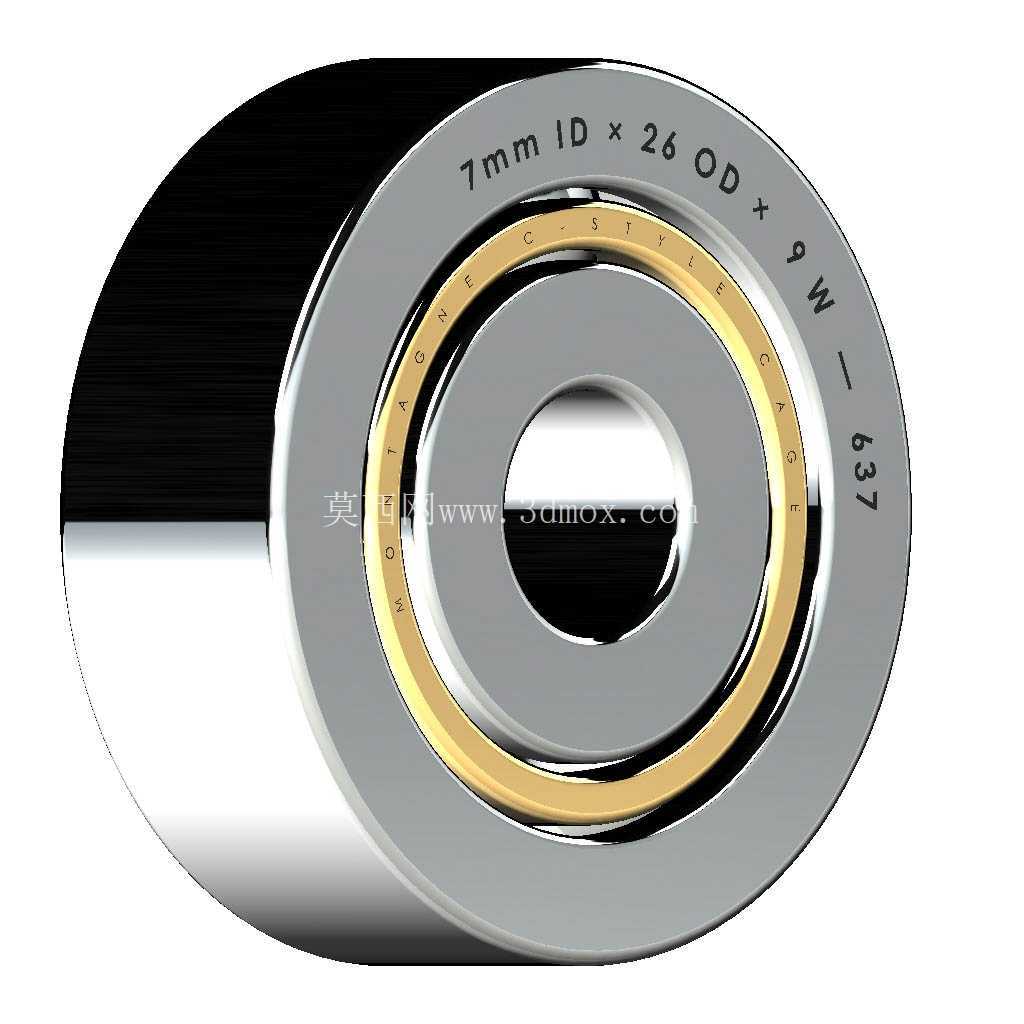

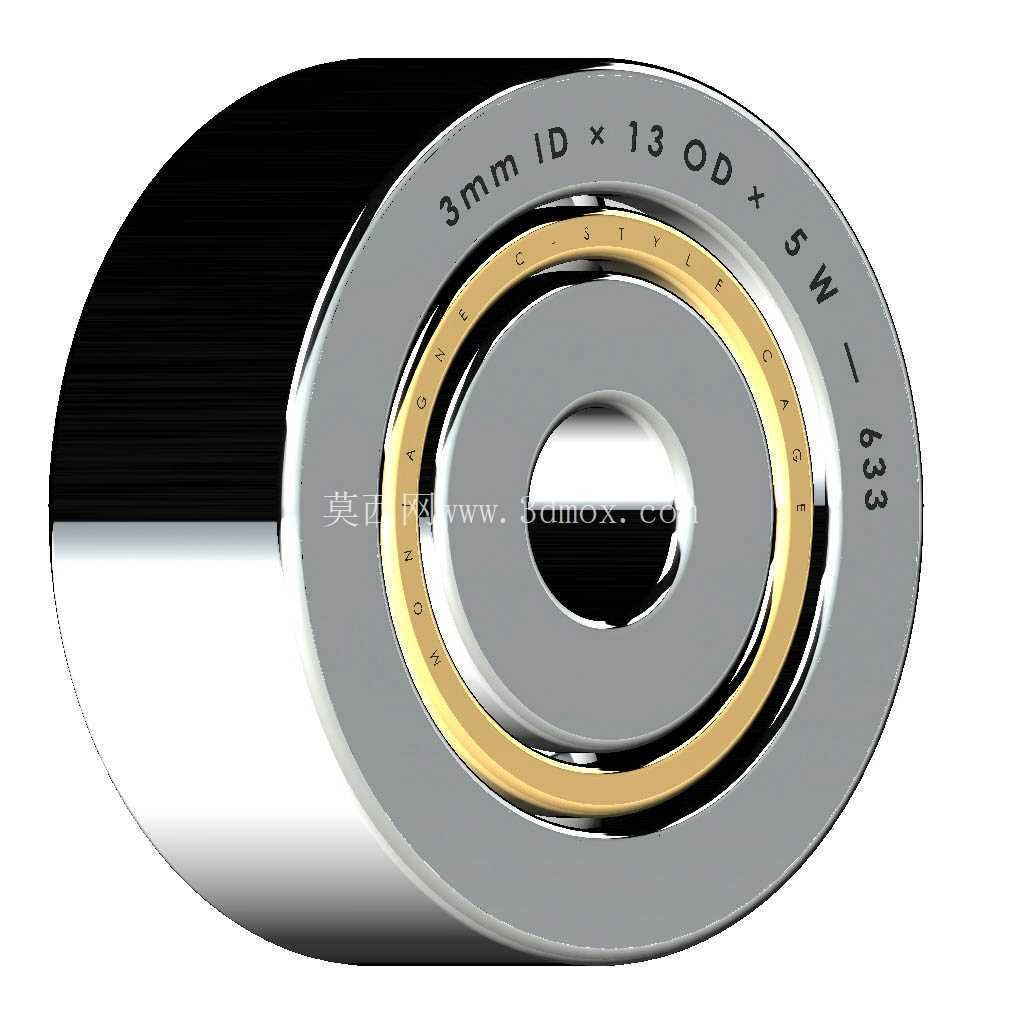

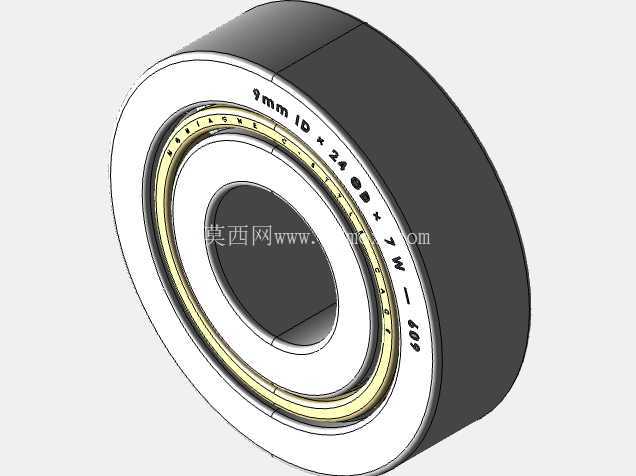

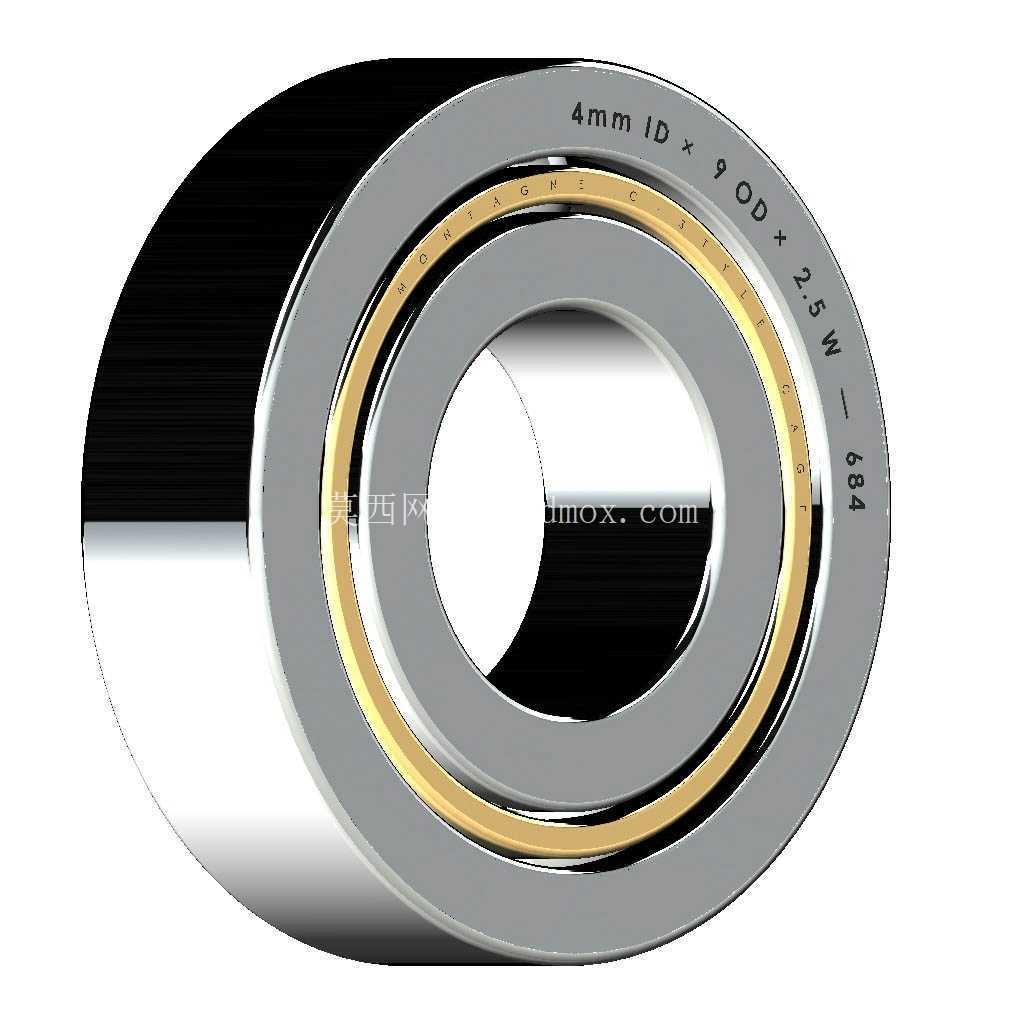

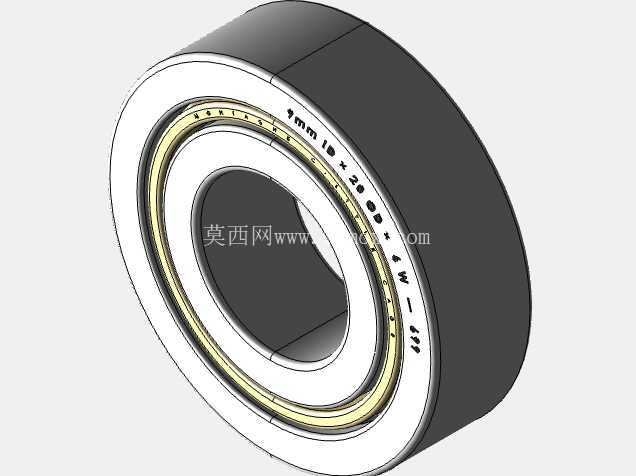

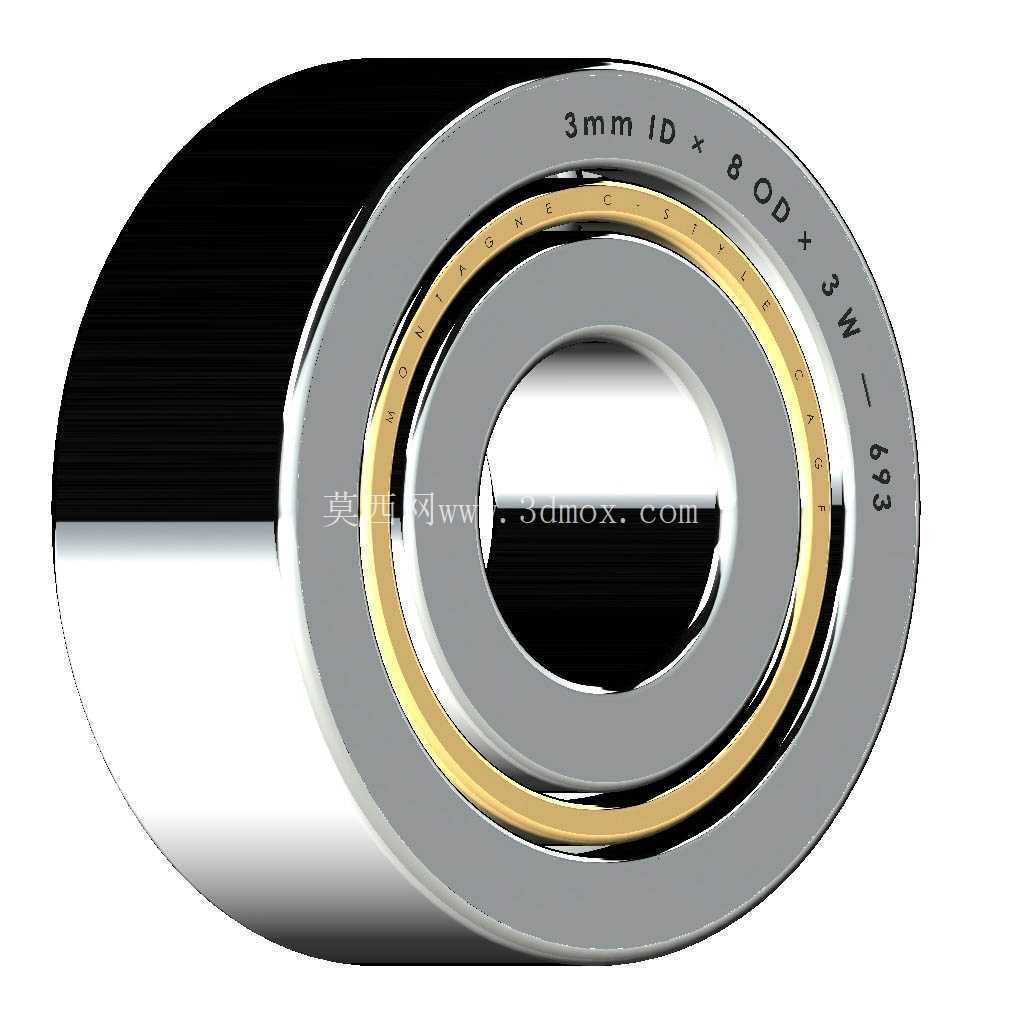

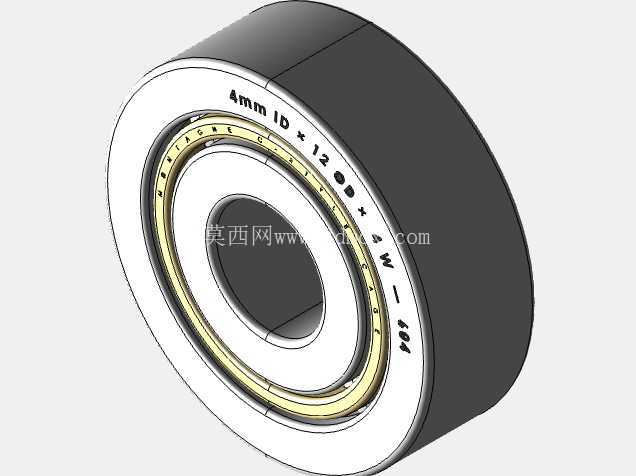

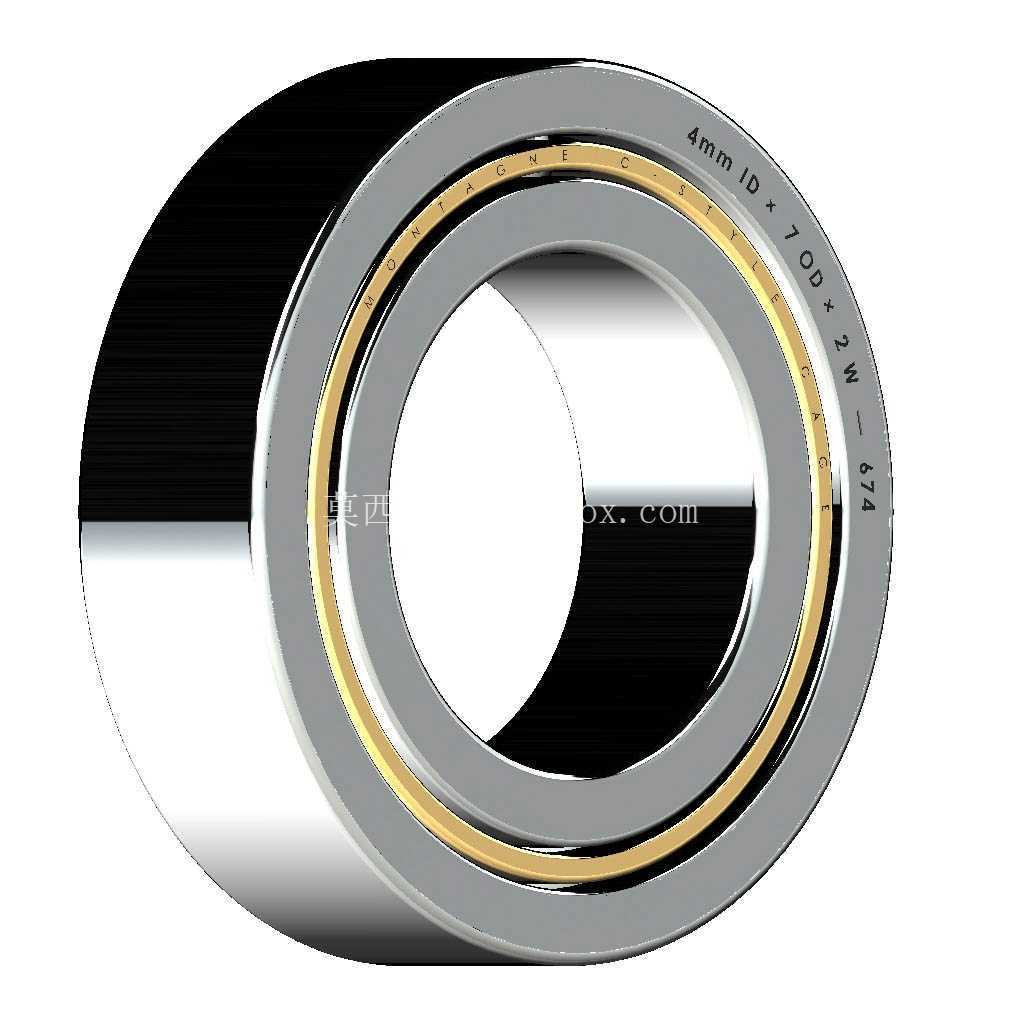

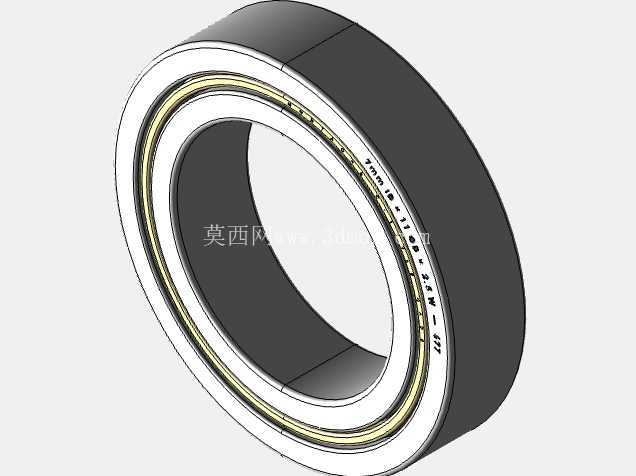

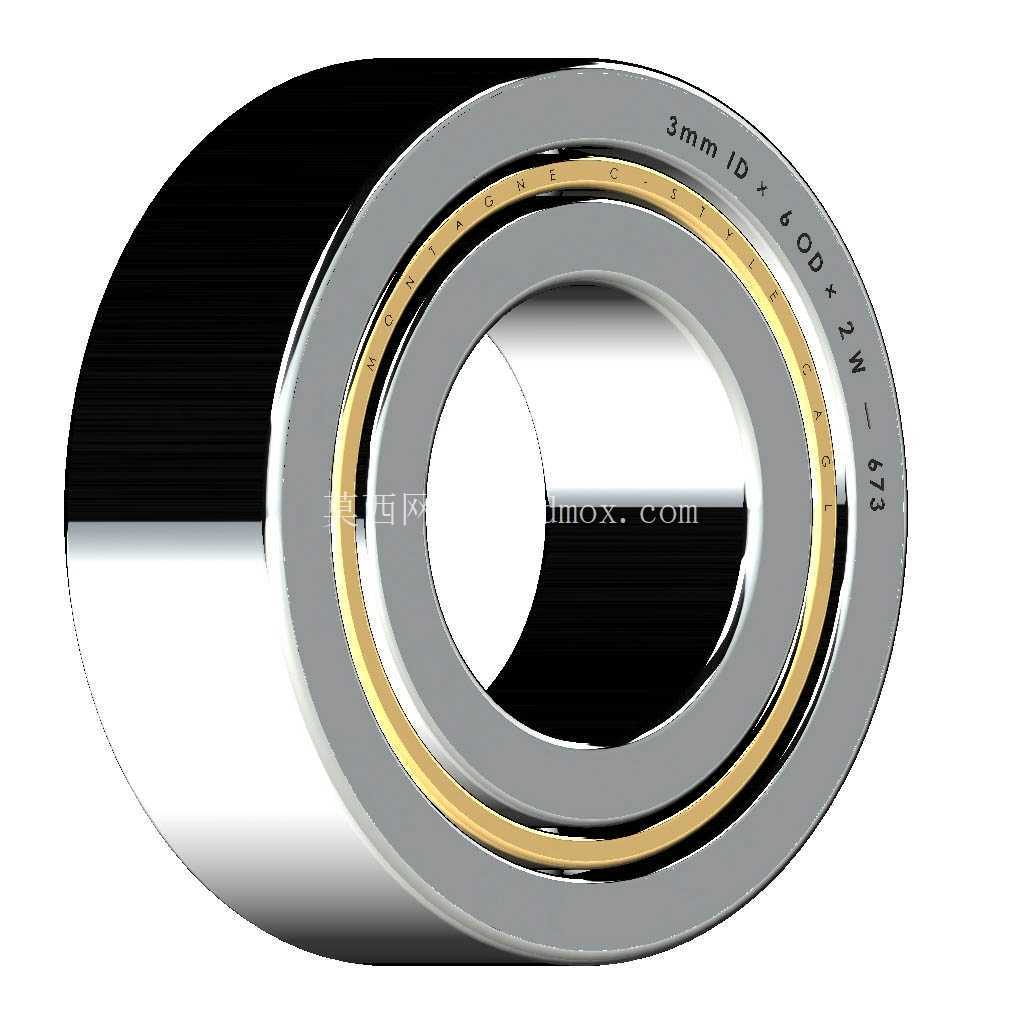

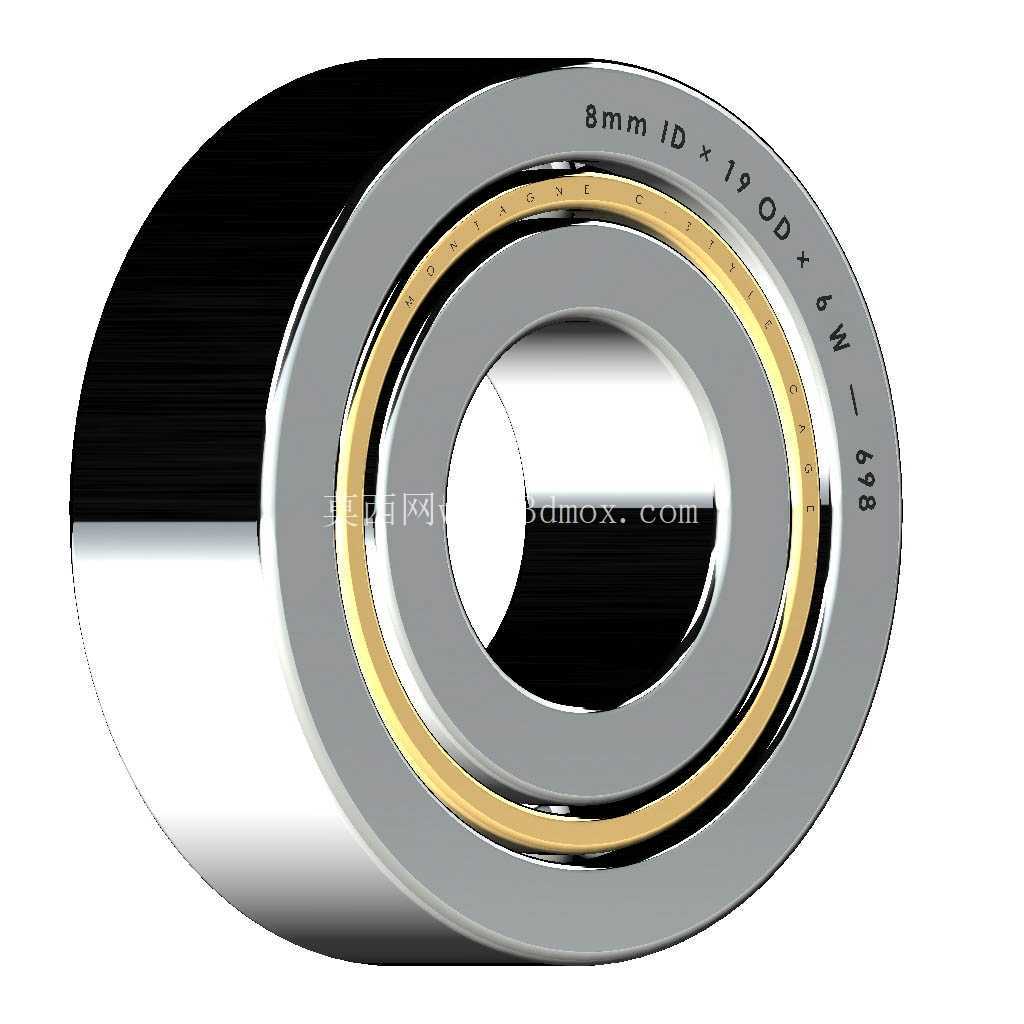

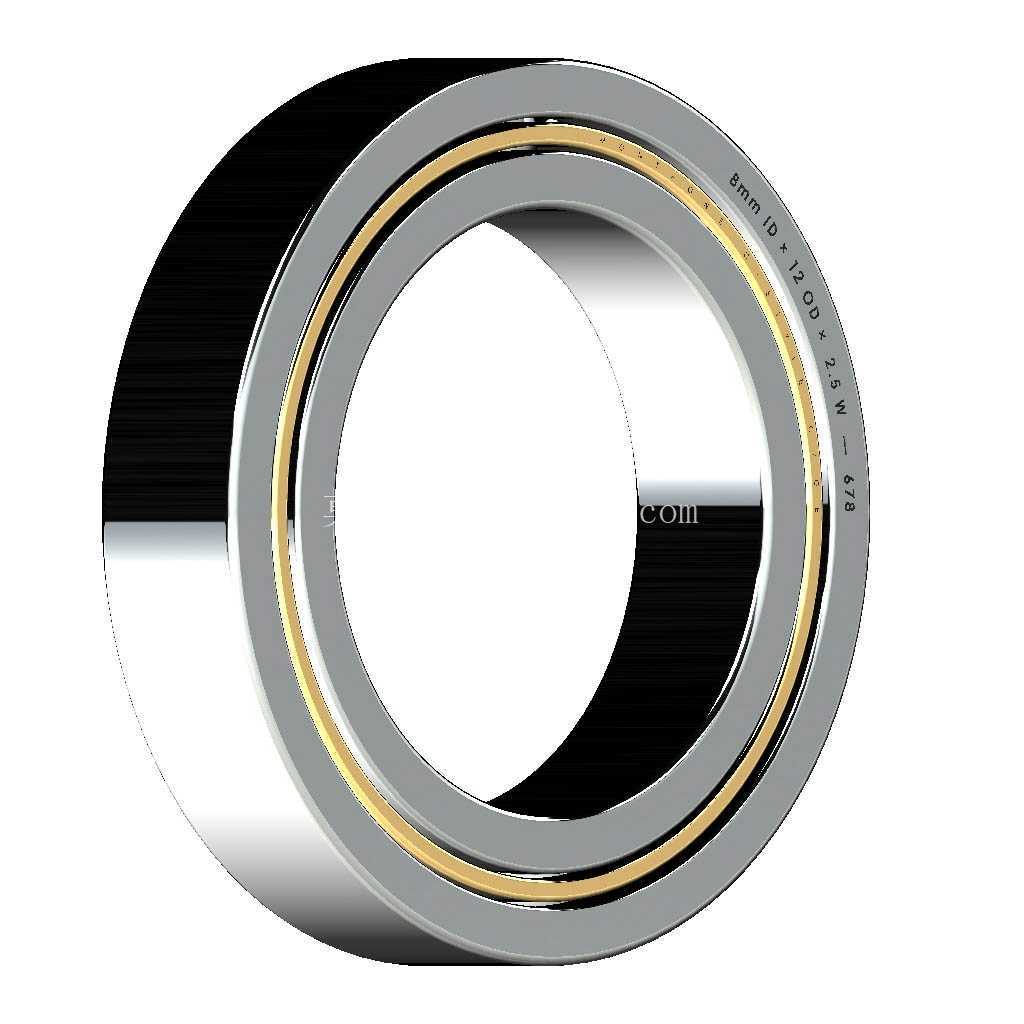

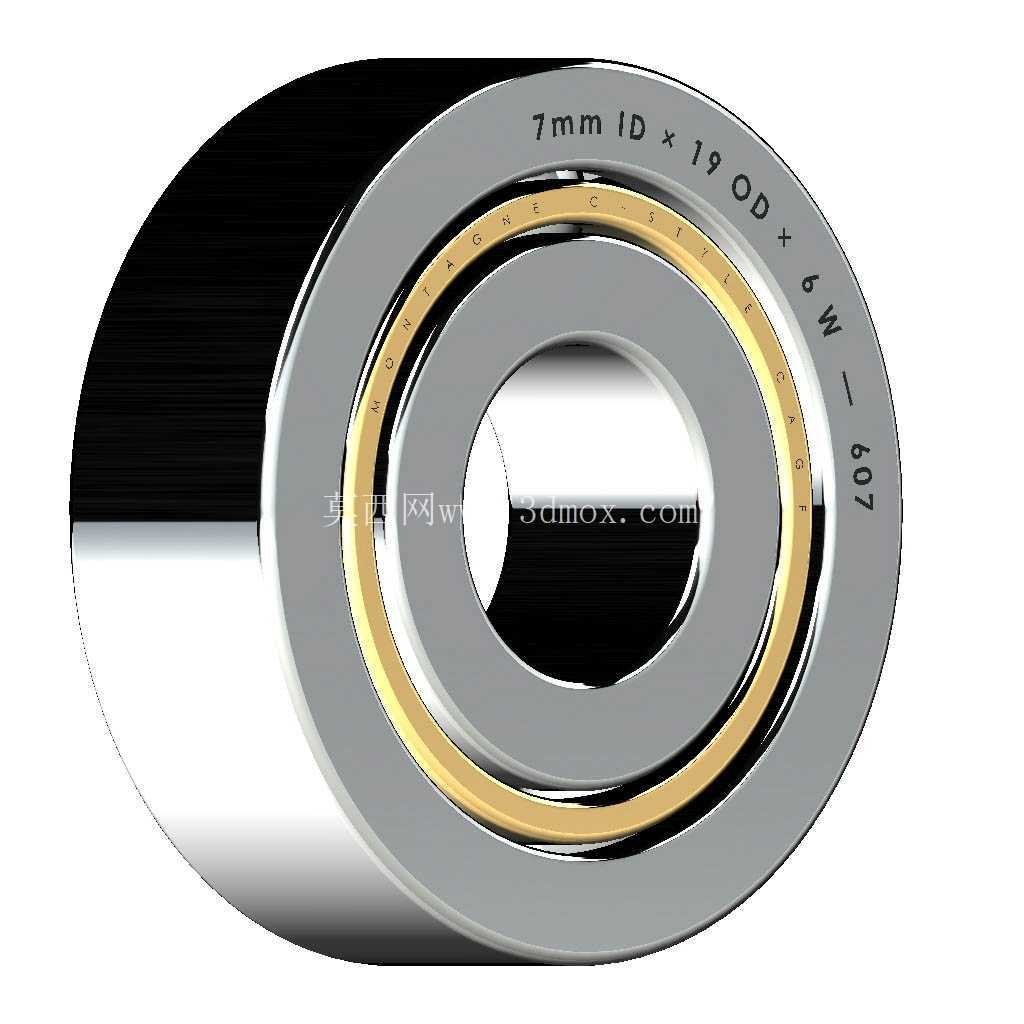

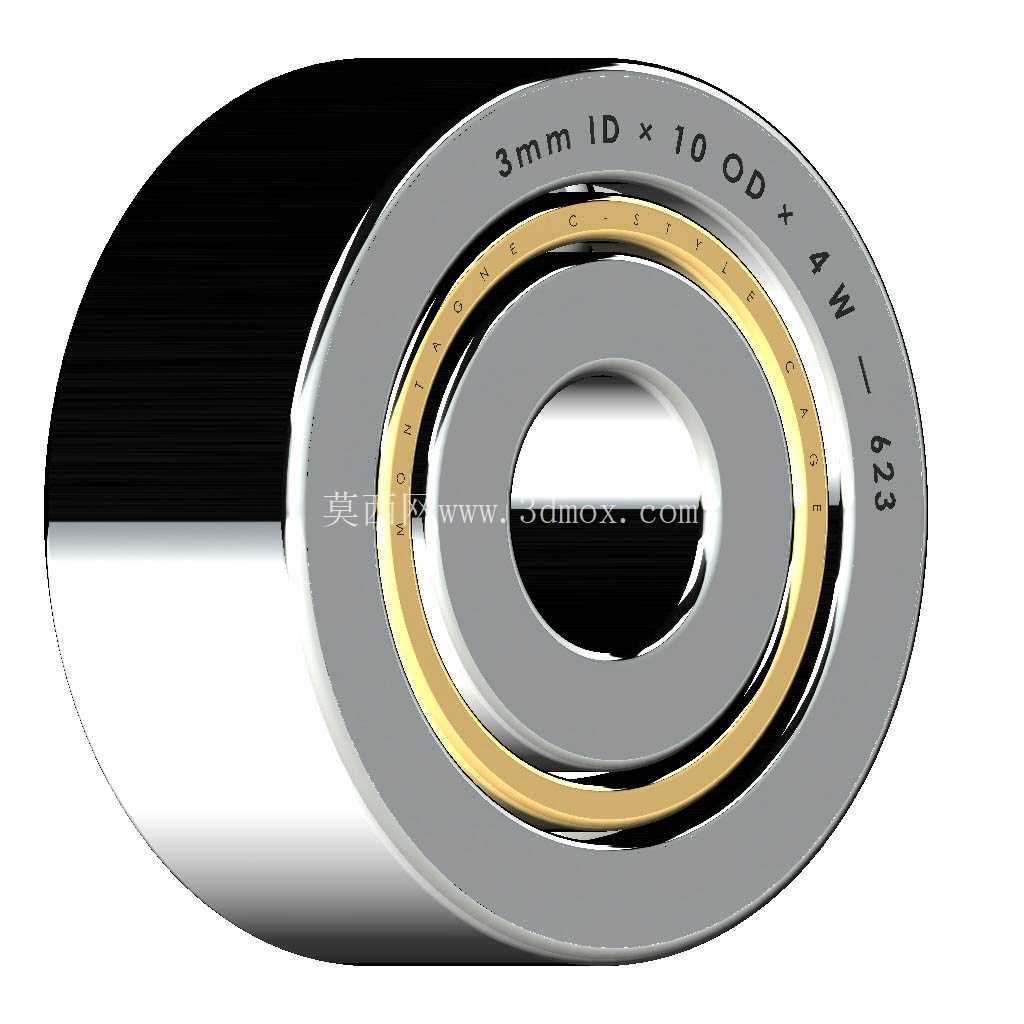

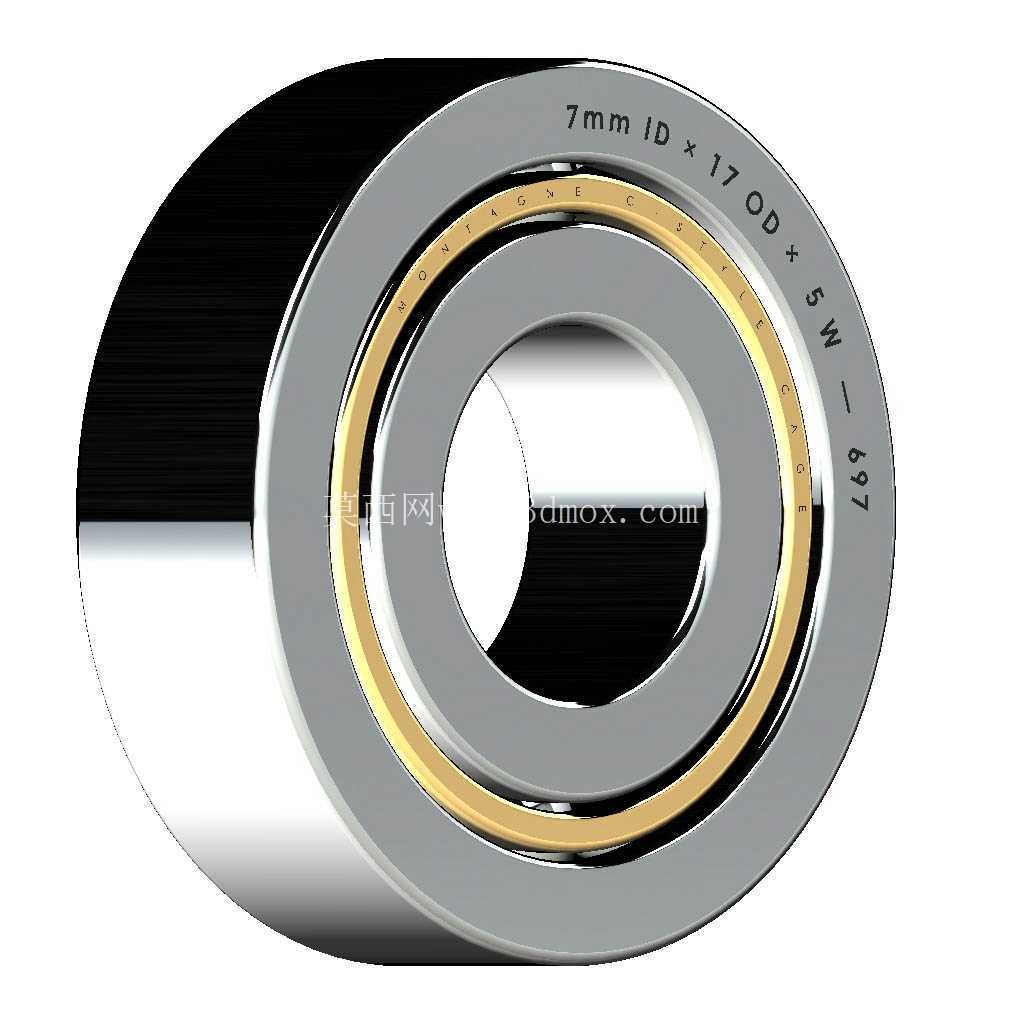

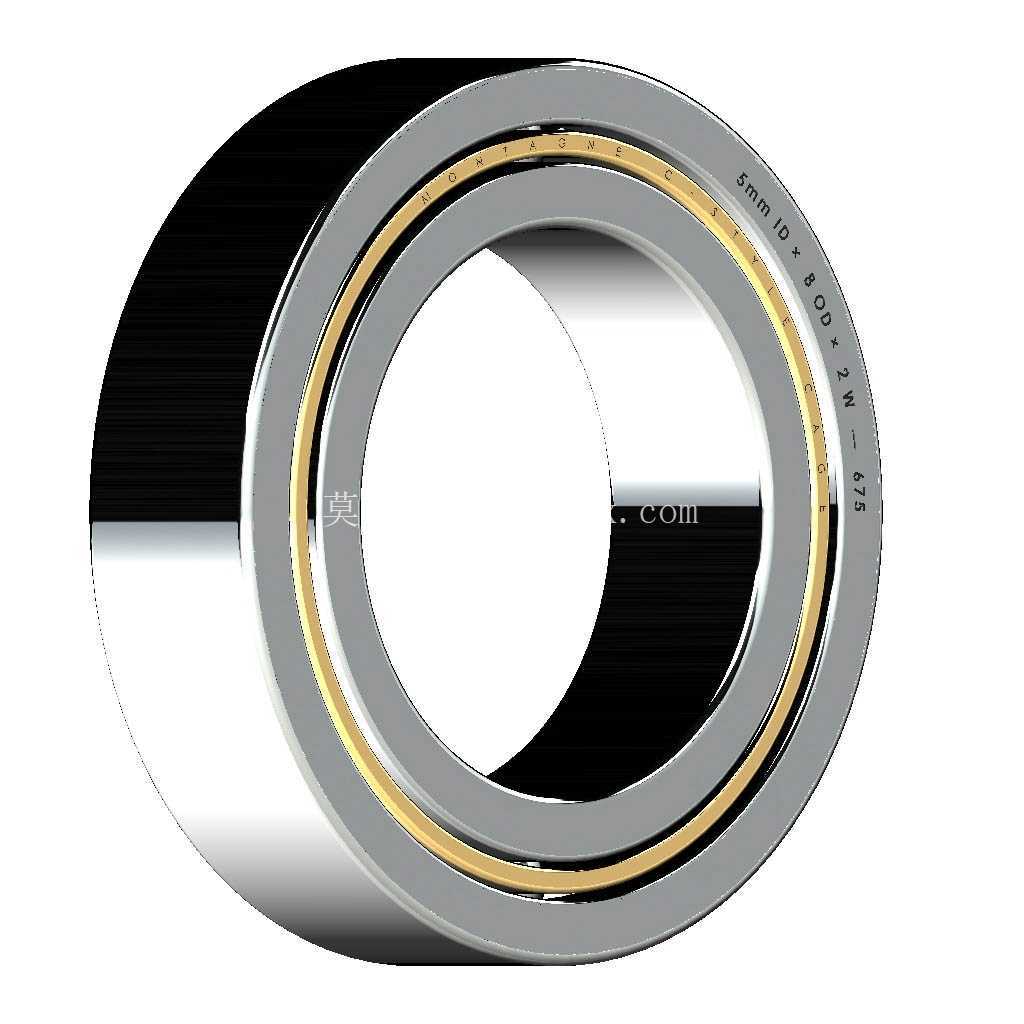

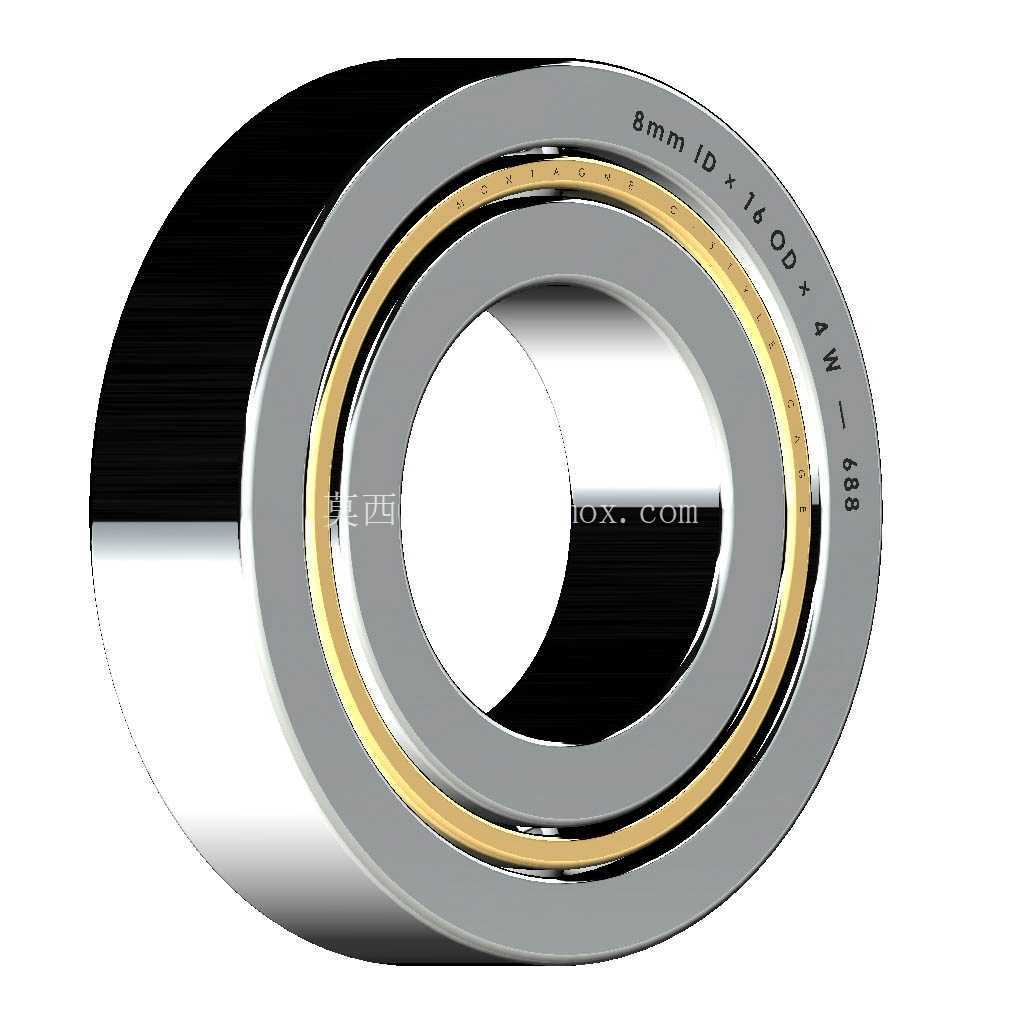

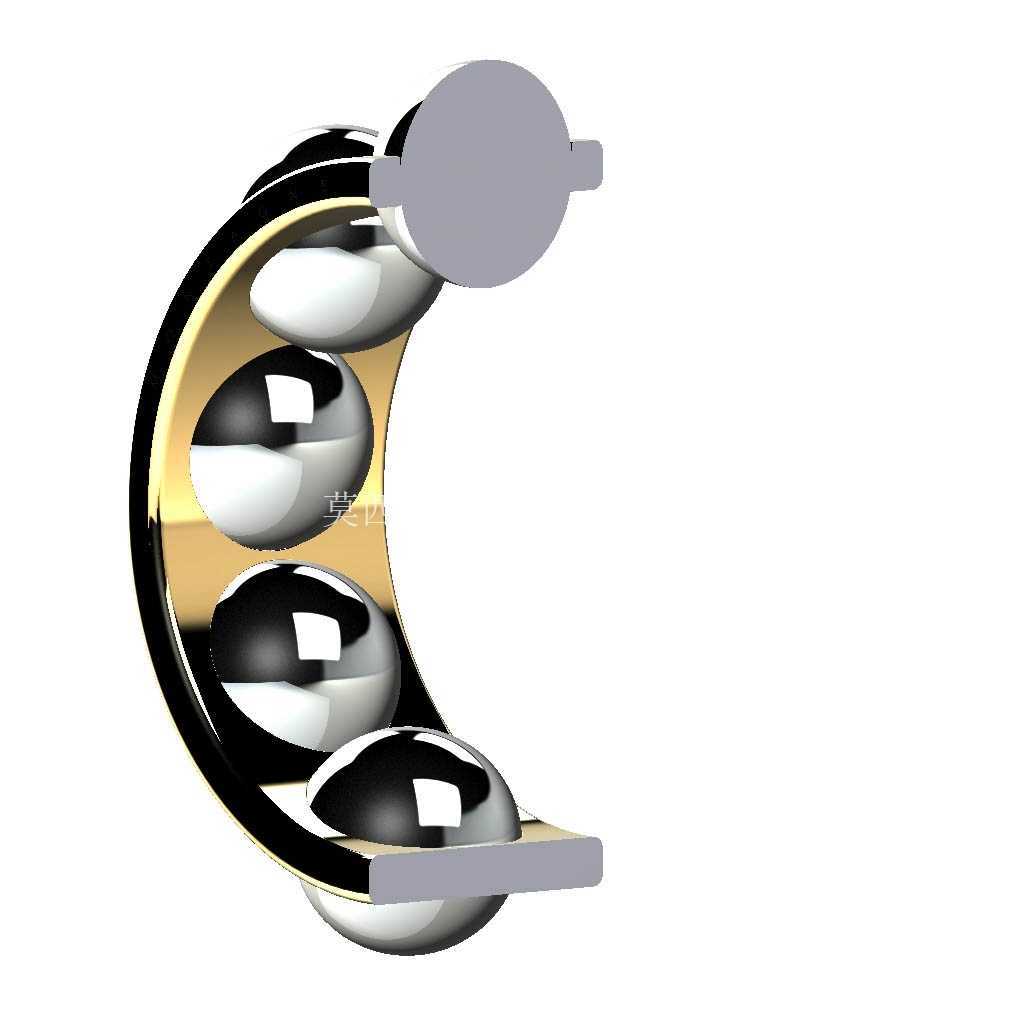

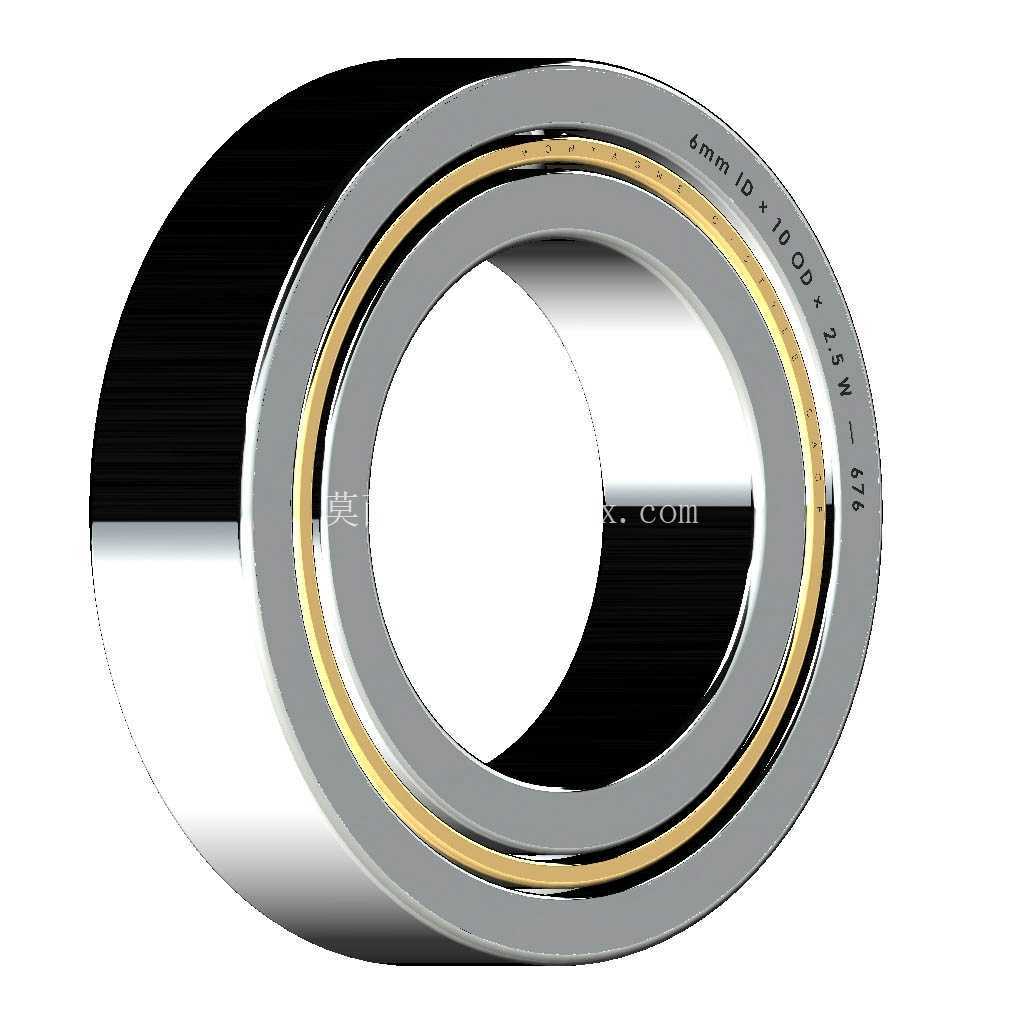

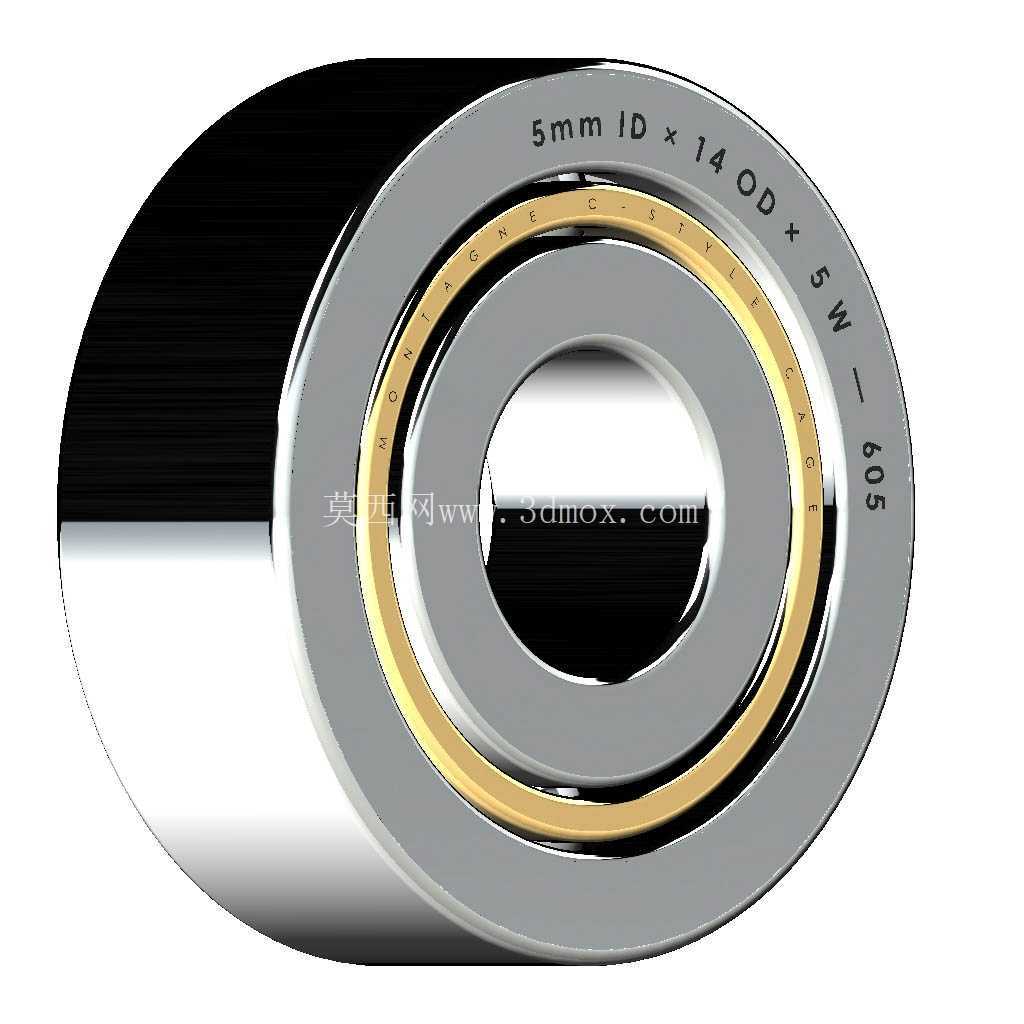

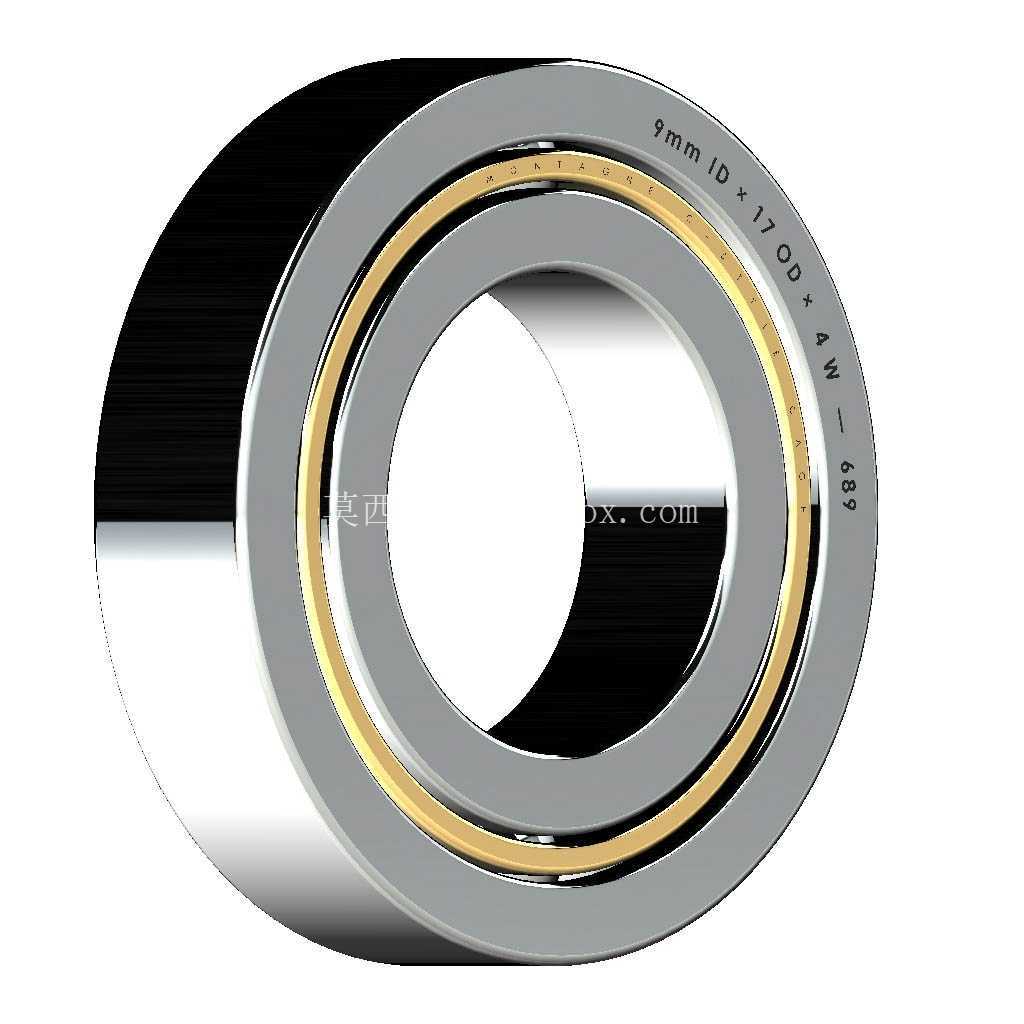

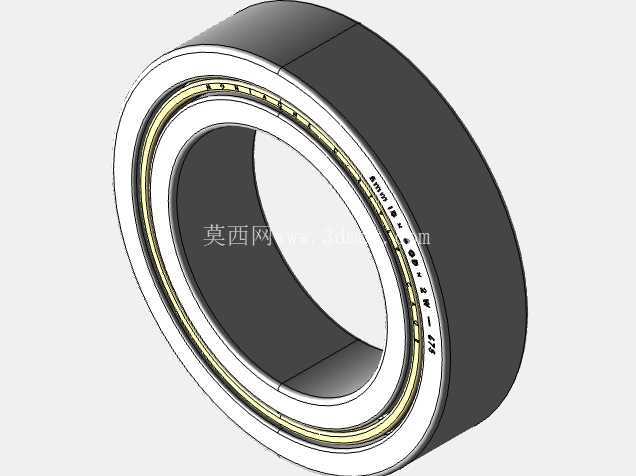

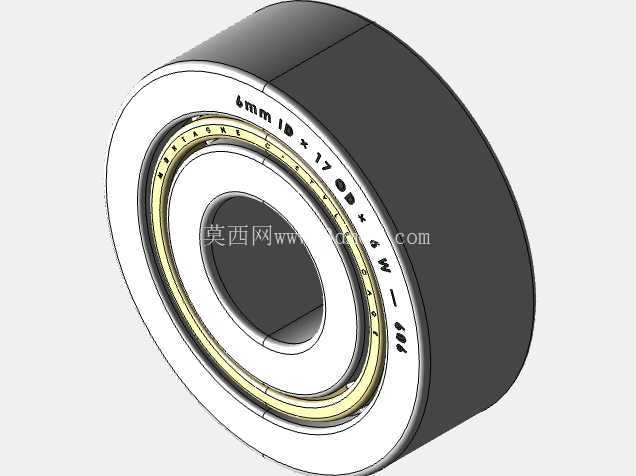

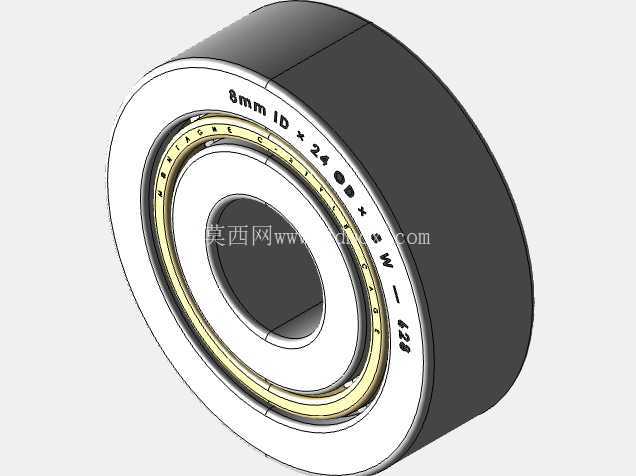

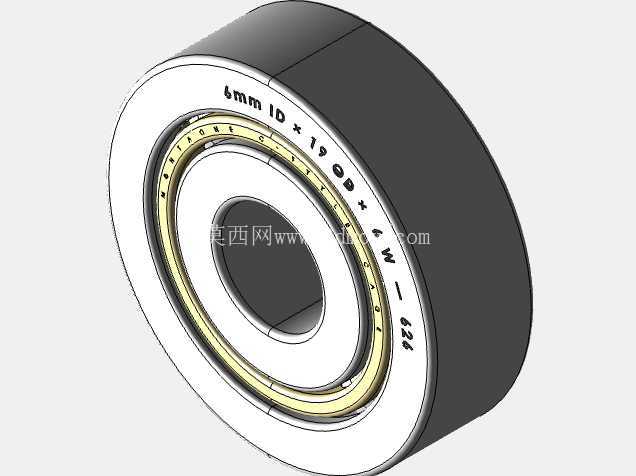

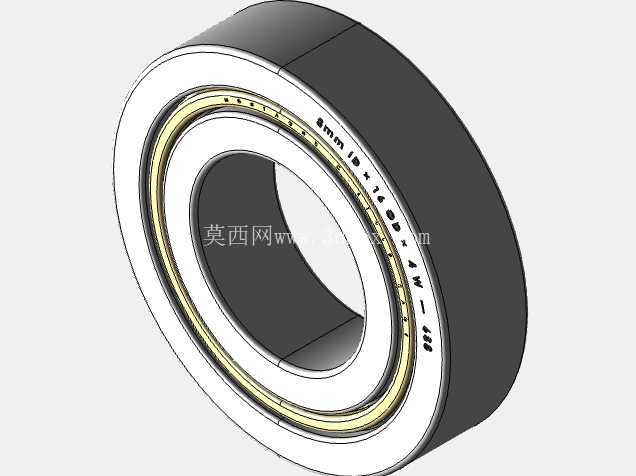

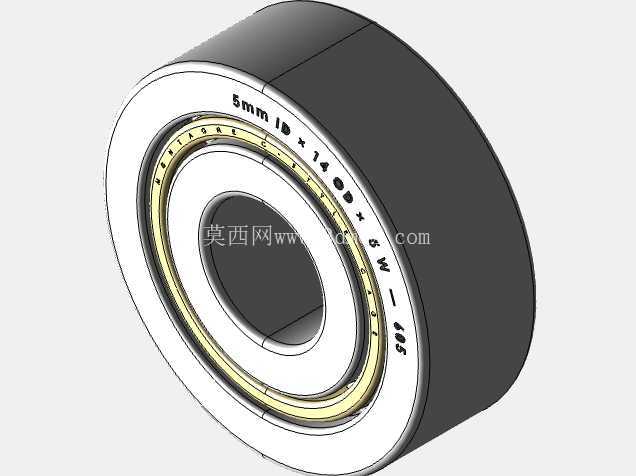

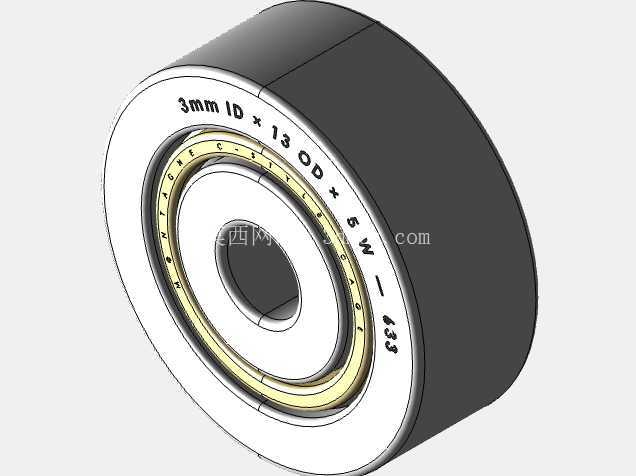

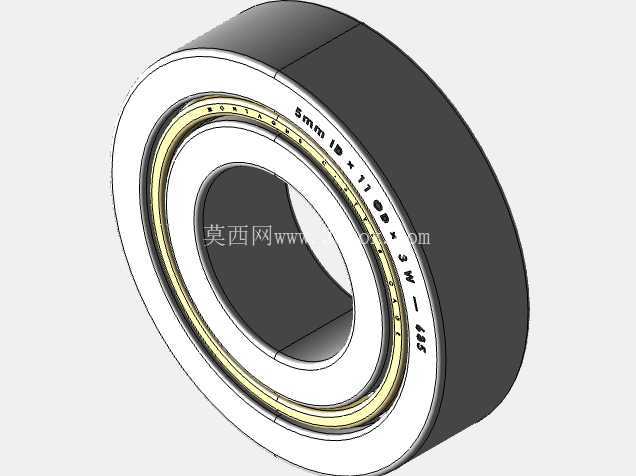

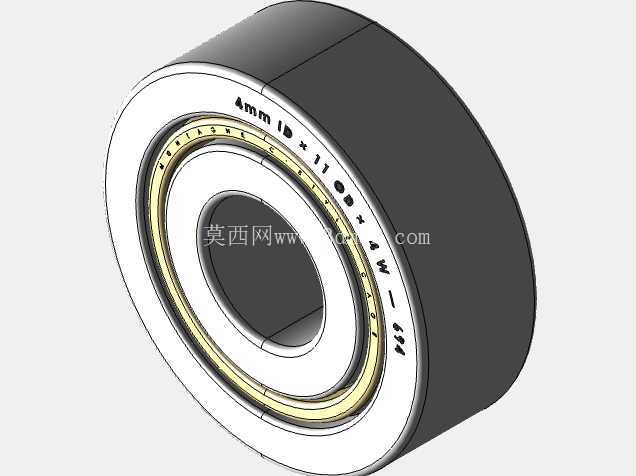

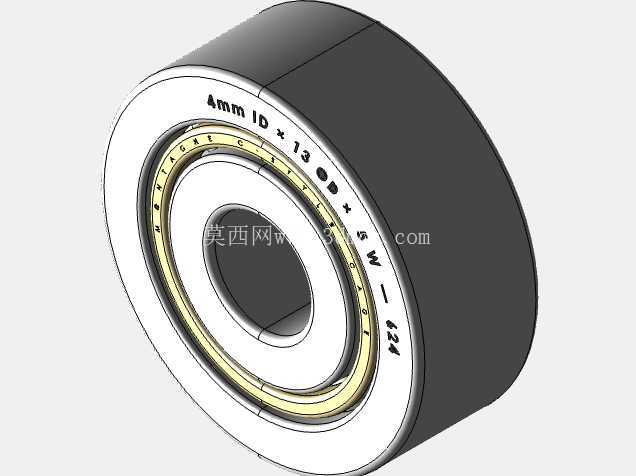

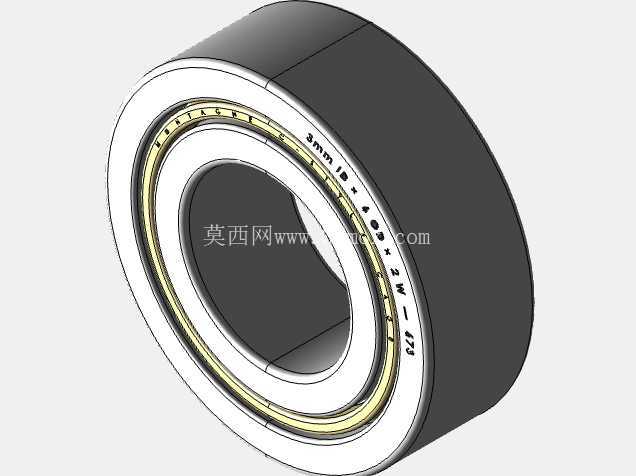

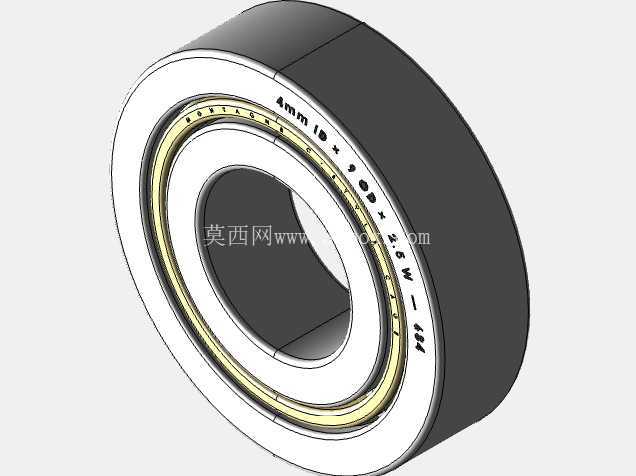

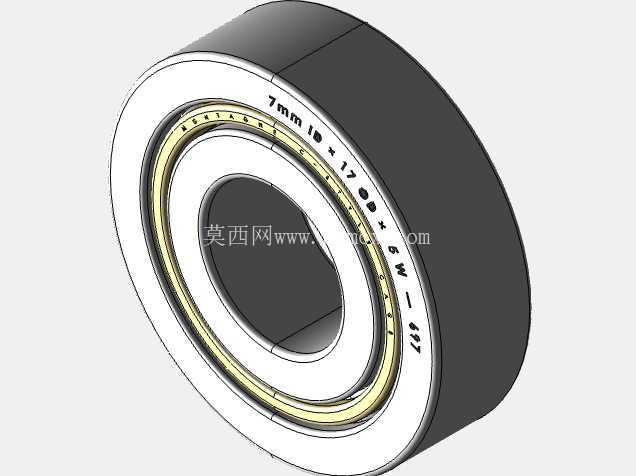

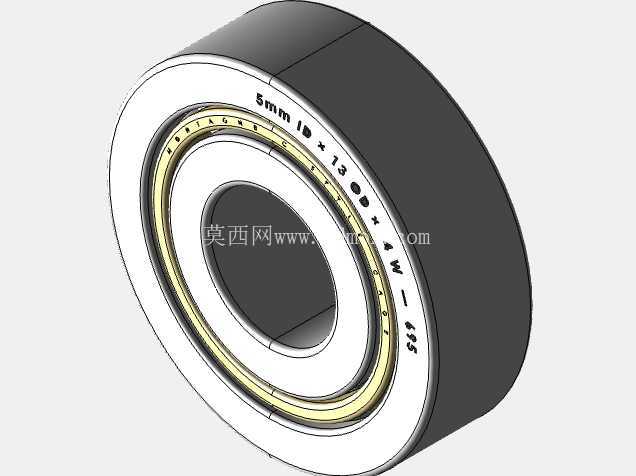

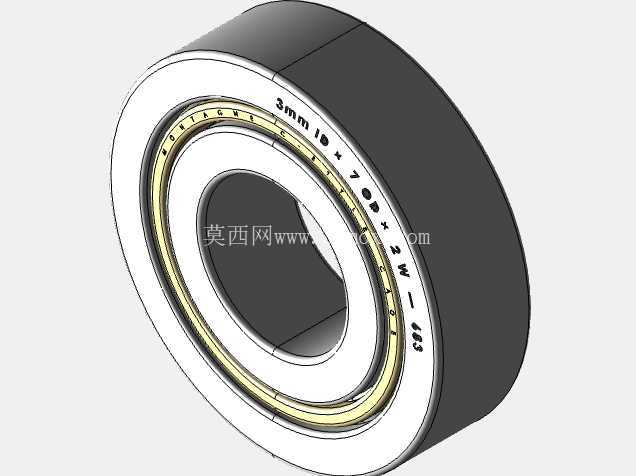

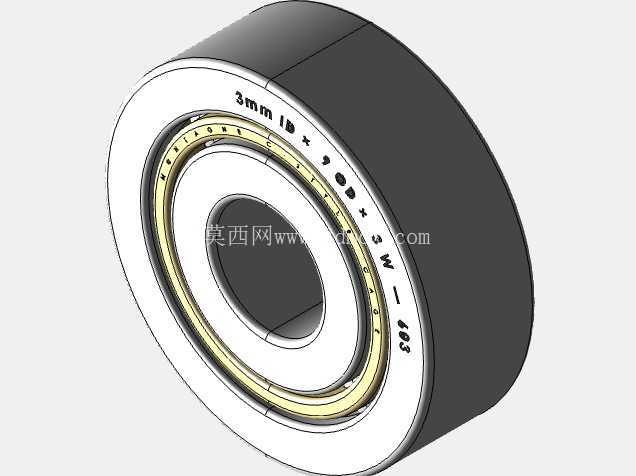

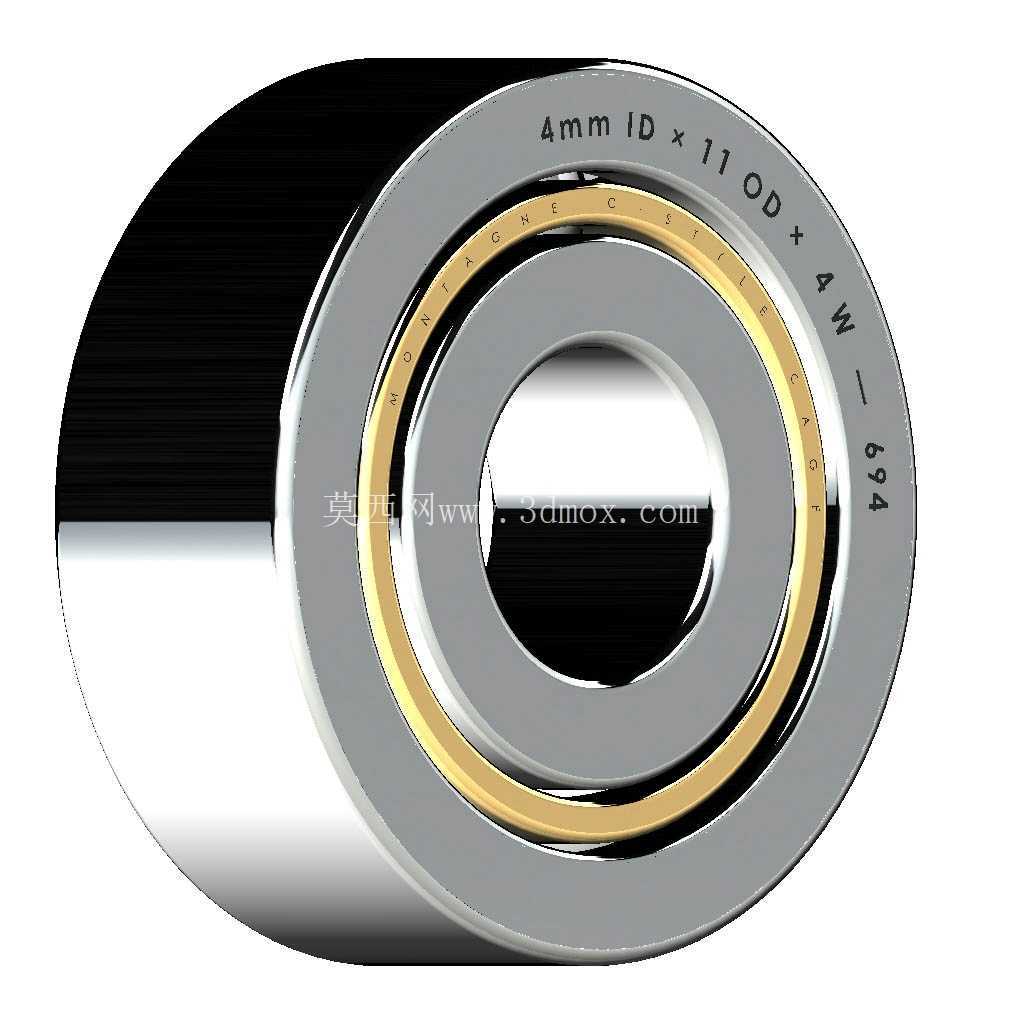

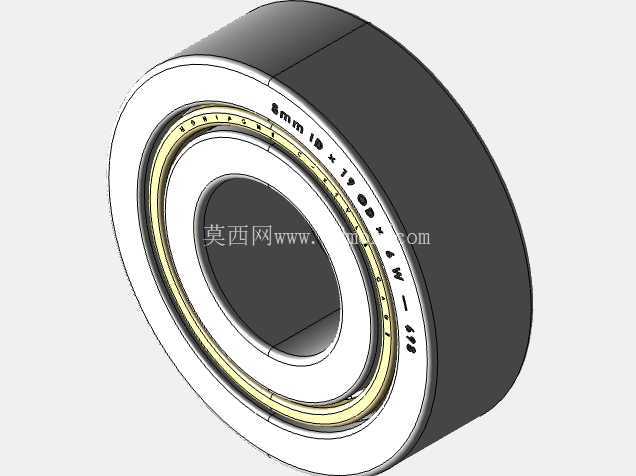

　　在三维建模阶段，把整系列轴承做成参数化结构，有利于设备设计时快速调用和干涉检查。模型需要准确表达内径、外径、宽度、倒角、滚道曲率、钢球分布圆、球径和保持架轮廓。外形尺寸决定安装边界，滚道和钢球则影响内部空间表达；对于整机布局，外圈外径与座孔、内圈内径与轴、端面与轴肩挡圈的关系都应在装配体中核验。轴承宽度方向不能只看名义值，还要考虑压装后端面是否与相邻齿轮、带轮、垫片或卡簧发生摩擦。开放式端面没有密封盖凸出，轴向占用较小，但邻近零件若形成甩油或粉尘通道，应在结构上增加防护。

　　实际用途上，微型轴承并不只承受纯径向载荷。深沟球结构可以承受一定双向轴向力，但其轴向承载能力与径向游隙、接触角趋势和润滑状态有关，适合轻载定位，不适合替代角接触轴承承担较大倾覆力矩。若机构中存在皮带拉力、齿轮啮合力或偏心质量，应把载荷作用点尽量靠近轴承支承中心，减小悬臂长度。选型校核时可关注额定动载荷、额定静载荷、极限转速和预期寿命，但微型轴承的实际寿命往往受清洁度、配合、安装歪斜和润滑方式影响更大。

　　加工与装配环节也要围绕轴承边界展开。轴颈表面粗糙度、圆柱度和轴肩端面跳动会直接影响内圈定位；座孔应控制同轴度和孔径公差，铝合金壳体受热后膨胀更明显，外圈配合选择需预留温度变化。压装时不能通过滚动体传递外力，内圈压入轴上应施压于内圈端面，外圈压入座孔时应施压于外圈端面；需要同时压装内、外圈时，应使用套筒分别贴合对应套圈。装配后转动轴件，应在无载荷状态下感受是否有周期性卡点，若某一角度反复发紧，通常与滚道污染、钢球损伤、配合过紧或孔系不对中有关。

　　开放式微型轴承的维护也有明显特点。由于没有密封盖，检修时可以直接观察脂的颜色和分布，但设备初期跑合后应关注脂是否被甩出。高速部位可采用油雾或稀油润滑，普通小型设备多用低扭矩润滑脂；低温环境要选择基础油黏度合适的脂，高温环境则需考虑脂的滴点和氧化稳定性。对于仪表类低噪声场合，还应控制轴承清洁度和游隙离散，避免同一轴系中两只轴承预紧状态不一致。

　　整体来看，公制600微型开放式轴承系列的核心价值在于用较小的径向尺寸提供稳定旋转支承，适合空间紧凑、载荷较轻、转速较高的精密机构。设计时不能只把它当作标准件放入装配体，而应从轴系刚性、配合公差、密封防护、润滑维护和安装工艺几个方面一起考虑。参数化三维结构能够帮助设计者在不同规格之间快速切换，同时通过统一的滚道、钢球和保持架表达，减少建模误差，让尺寸链校核、装配干涉检查和后续工程图输出更加可靠。
