FATP产线PCBA托盘宽度可调循环输送设备

　　这套托盘输送循环机构面向电子组装后段的FATP生产场景，核心解决PCBA载具在流水线末端无法自动回流的问题。常规直线输送线只能把载满电路板的托盘从工序起点送到终段，人工把空托盘搬回上料端既占用通道，也会打断整线节拍；该设备把上层承接工位与下层回送通道集成在同一机架内，托盘到达末端后由升降转接结构把托盘转移至底层反向输送，空托盘沿下层回到上料端再被顶升送出，形成闭环流转，不需要操作人员跨线搬运。

　　设备的输送宽度采用可调设计，机架主体以工业铝型材搭建，两侧导向与输送边梁可沿横向导轨调整间距，适配不同尺寸的PCBA托盘。换型时松开侧边锁紧件，按托盘外形宽度移动边梁并重新固定，导向轮与输送带的有效支撑宽度同步变化，小到单块测试载板、大到整拼板托盘都能在同一台设备上通过，避免为每种托盘单独配置回流线。边梁内侧布置耐磨导向条，托盘进出时由导向条修正位置，防止偏载刮蹭铝型材表面。

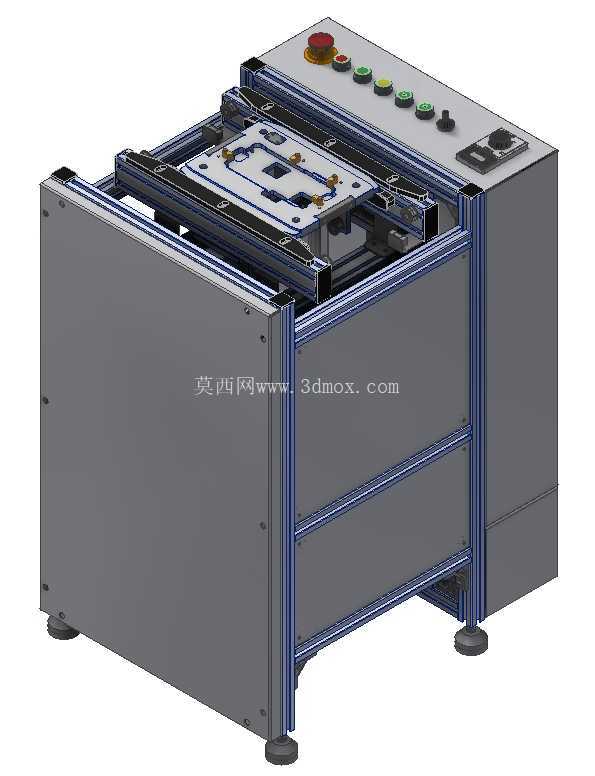

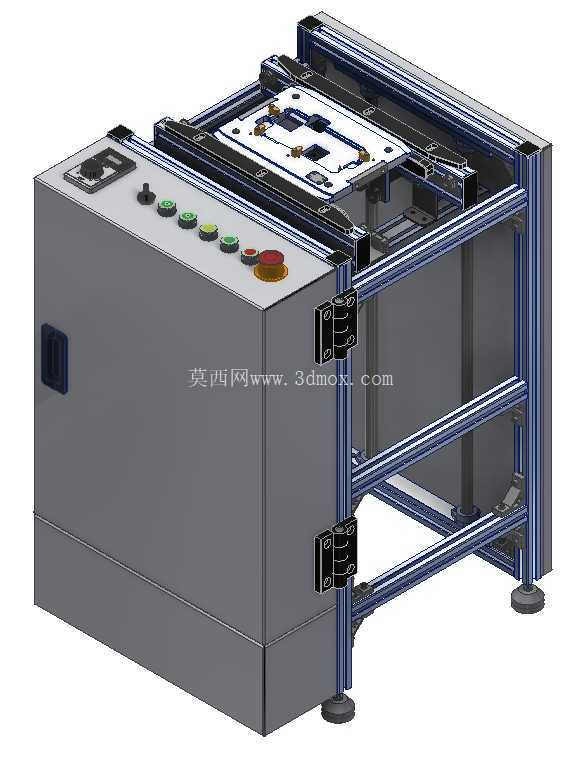

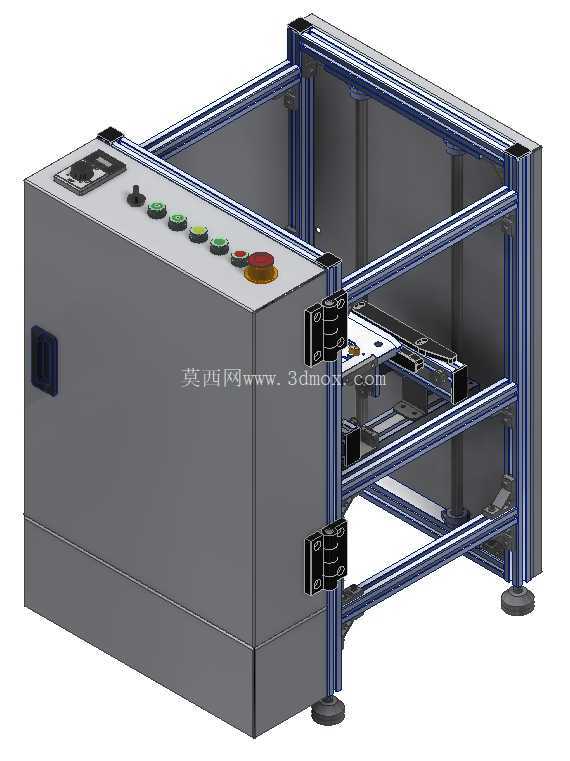

　　从布局上看，设备左侧为控制柜体，柜体顶面布置启动、停止、复位按钮以及急停旋钮，按钮排布按照操作顺序分区，急停采用醒目的红色蘑菇头，操作人员在产线侧即可完成常规操作；柜体内部预留驱动器、IO模块与接线端子的安装空间，柜门带锁扣，维护时可整体打开。右侧与上部为输送框架，铝型材立柱底部安装可调脚杯，脚杯通过地脚盘接触地面，安装时旋转脚杯即可调平整机，抵消地面不平带来的框架扭曲；框架之间采用内置角件与螺栓连接，横梁跨距按托盘满载工况选取，避免长段输送面中部下挠。

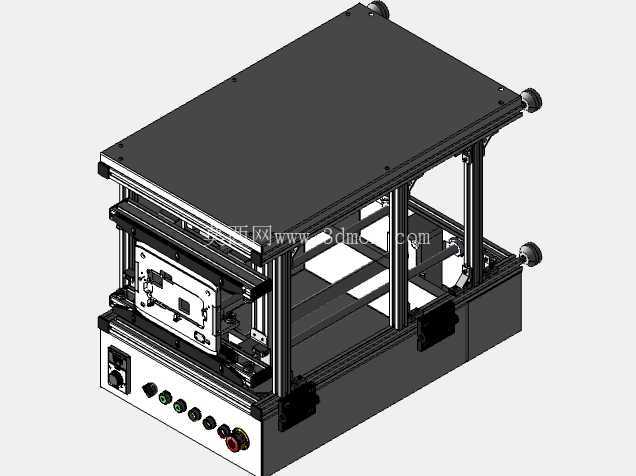

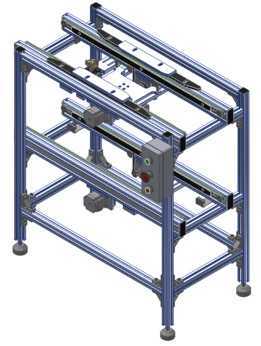

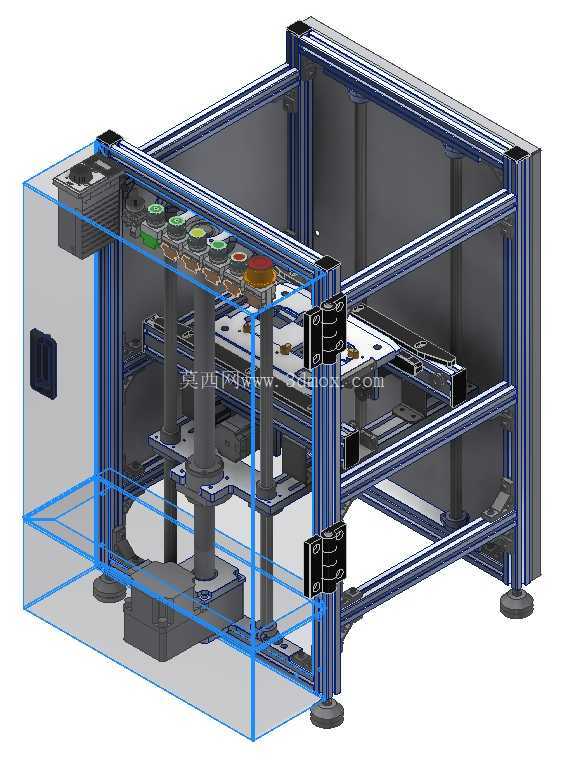

　　升降转接部分位于托盘流转的转折位置，采用带铰链的限位挡板与顶升/下降执行结构配合：托盘在上层输送到位后被挡停，机构承接托盘并下降至下层输送高度，反向输送带启动后把空托盘送回起点侧，再由另一端顶升机构把托盘抬回上层高度。整个动作过程设置到位检测，托盘未完全离开转接区时下一段输送不会启动，避免卡滞与叠盘。输送面采用平皮带配合端部辊筒，皮带张紧结构布置在边梁端部，长期运行后可通过调节螺栓补偿皮带伸长，不需要拆解整体框架。

　　现场安装时需要在设备两端预留托盘进出的对接空间，上层输送面高度与前后主线体保持一致，下层回流通道下方留出脚杯调节与皮带维护的操作距离；设备后侧预留电控柜门开启半径，柜体与厂房立柱之间不能遮挡散热与接线位置。宽度调节范围覆盖常见PCBA托盘规格，调节后两侧导向间隙保留微量活动量，既约束托盘行进方向，又不会因夹紧导致托盘卡死。框架外侧的铝型材槽口可方便安装光电传感器、扫码枪或工位阻挡器，后续若要对接贴标、测试或缓存工位，可直接在型材上加装附件，无需二次焊接机架。

　　结构建模时需要重点核对升降行程与上下层输送面的高度差，转接托板在最高位与上层皮带齐平、最低位与下层皮带齐平，过渡处高差过大会造成托盘冲击；铰链挡板的开合角度要避开托盘边缘，电缆与气管沿型材槽内走线并以线槽固定，运动部位预留弯折半径。整机把控制、输送、升降、回流整合为一体，适用于电子装配车间中需要载具循环使用的连续生产线，能减少空托盘搬运环节并保持产线物流连续。
