双层工位循环托盘平面输送接驳台

　　这套输送装置面向自动化产线中工装托盘、载具和小型工件的平面循环转运需求，常见于SMT后端、3C装配、检测工位、自动锁付、点胶、贴标以及人工与自动设备混合作业的衔接段。它不是单纯的一段皮带线，而是把输送面、控制按钮、机架支撑和下层回流空间整合在一个相对紧凑的台体中，使托盘能够在指定方向上进入或离开工作区，并配合周边机构完成节拍衔接。

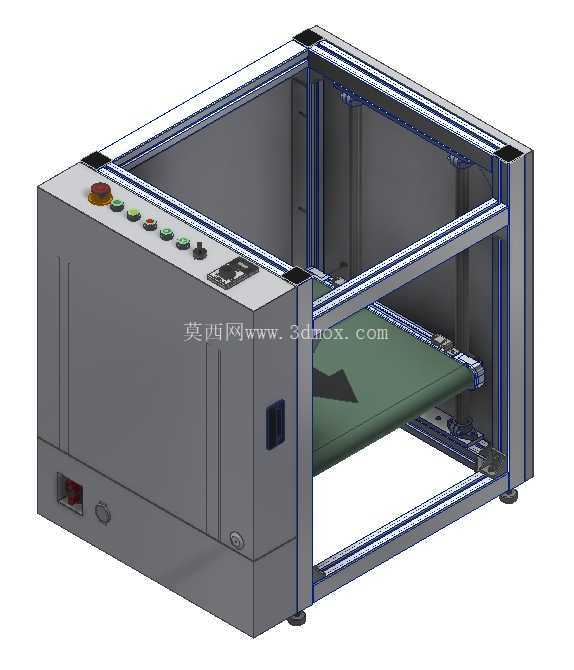

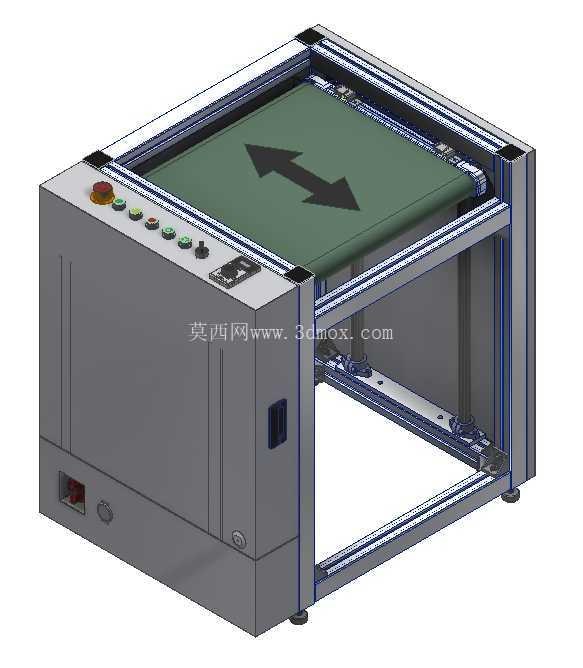

　　从现场布置看，设备上部为绿色平面皮带承载面，皮带表面宽阔平整，适合放置规则托盘、治具板或带定位边的载具。输送方向由皮带上的箭头明确标示，工程建模时可据此判断主动辊、从动辊及张紧结构的布置关系。皮带两侧设置导向边界，可减少托盘在运行过程中的横向偏移；对于需要精确定位的工位，还可在机架侧面或下方追加阻挡器、顶升定位机构、光电开关和缓冲挡停组件，使载具在到达作业位置后稳定停止。

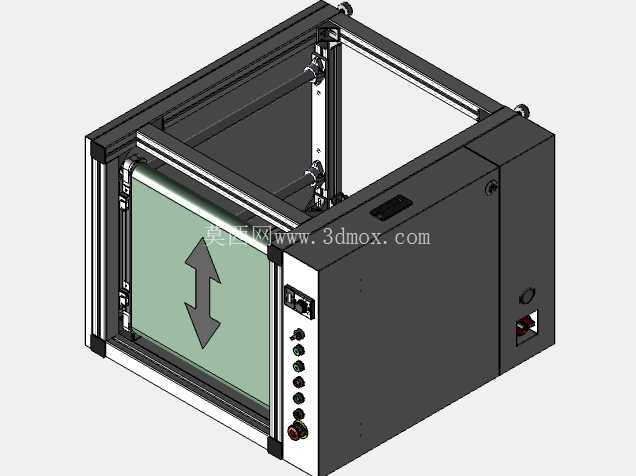

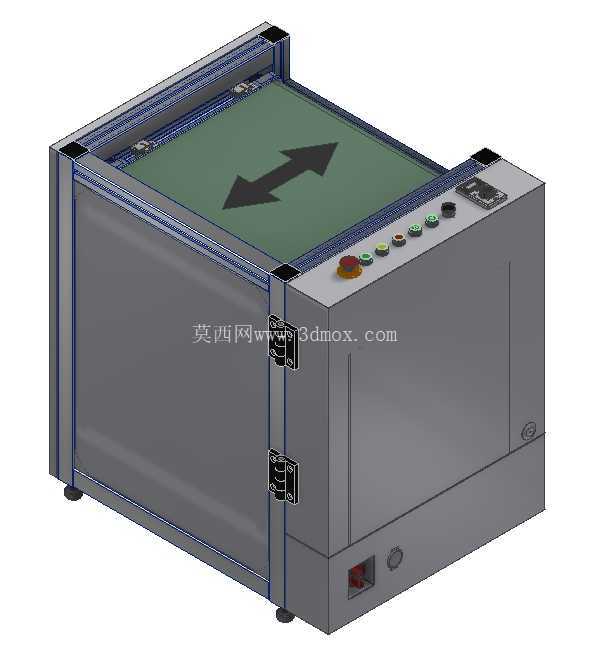

　　设备左侧采用箱式电气安装结构，面板上布置急停按钮、启动按钮、指示灯、调节旋钮及操作区域。这种布局便于操作人员在产线侧方进行启停、复位和速度调节，也方便维护人员将变频器、端子排、继电器或小型控制器集中收纳。箱体下部预留有开关、接口和通风位置，三维布局时需要注意柜门开启空间、接线走线空间以及按钮面板与输送面之间的安全距离。机架主体由铝型材和钣金件组合而成，型材槽道可用于安装传感器、线槽、护板和附属支架，后期改造时不必大量焊接，适合非标自动化设备快速迭代。

　　该结构的一个关键用途是承担循环输送系统中的水平接驳环节。在双层工装板回流线中，上层线体通常把带工件的托盘送至装配或检测设备，作业完成后由提升、移栽或转角机构将空托盘转入下层回流路径；本设备的开放下部框架可作为下层输送、托盘暂存或机构避让空间。设计时不能只校核上层皮带的宽度，还要同步确认下层净空高度、型材立柱位置、脚杯调节范围以及周边设备的进出料高度。若与贴片机、锁螺丝机、点胶机或移栽机械手对接，应保证输送面高度与主机基准一致，并在对接端留出链轮、辊筒、护边和传感器的安装余量。

　　承载与传动方面，平面皮带适合输送底面平整、重量分布均匀的载具。辊筒两端需要保留同轴度和张紧调节量，皮带在长期运行后会产生伸长，因此端部应设计可调张紧结构，避免皮带跑偏或打滑。驱动单元通常可布置在端部或侧下方，具体位置取决于现场维护空间；若设备紧邻其他自动机，驱动侧应预留检修开口，不能被墙板或物料架遮挡。皮带速度可根据产线节拍选择连续运行、间歇运行或与上位信号联动运行，在多工位联动场景中，输送动作往往由光电检测、阻挡气缸和PLC逻辑共同控制。

　　外形边界上，该设备呈长方体框架结构，输送面位于机架上部，操作箱集中在一侧，底部由可调脚杯支撑。建模和选型时应重点核对三个尺寸关系：一是皮带有效宽度与托盘最大宽度之间的间隙，通常要在载具两侧保留导向和跑偏余量；二是输送面高度，需与上下游设备的传送面保持同一基准；三是下部框架净空，若下方布置回流线或顶升机构，必须确认型材横梁、紧固件和电气箱体不会干涉托盘运动。设备四周还应保留人员操作、按钮操作、维护拆装和紧急撤离空间，不能把按钮侧紧贴墙面或其他机架。

　　从结构设计思路看，这种设备强调模块化和可对接性。铝型材框架承担外形支撑和附件安装，钣金箱体承担电气防护与外观封闭，皮带组件承担连续输送，按钮与指示灯承担本地操作。各部分边界清晰，便于在三维软件中按组件拆分：机架组件、皮带辊筒组件、驱动组件、电气面板组件、脚杯支撑组件和安全护边组件可分别建模。对于需要出工程图的人员，应重点表达型材切断长度、连接板位置、辊筒安装座、张紧螺栓行程、箱体门板开合关系以及面板元件开孔位置。

　　在实际应用中，这类循环接驳台往往不是孤立运行，而是自动生产线物流系统的一段。它的价值在于让工装托盘以稳定高度、稳定方向和可控节拍通过各个工艺工位，减少人工搬送，降低载具磕碰，并为机器人取放、视觉检测和自动加工提供一致的来料位置。结构设计时若只关注外观而忽略高度对接、张紧维护、传感器安装和下层回流空间，现场调试很容易出现托盘卡滞、信号误触发或维护困难。该三维模型完整呈现了输送面、控制箱、型材框架和下部开放空间的相对关系，可作为非标输送线、双层托盘回流线和自动化工位接驳段设计参考。
