电子产线双向平型皮带输送机架

　　这套平型皮带输送装置主要面向电子制造车间的工位间流转需求，常见于SMT后段、组装线、检测包装段以及轻型产品的连续搬运场景。设备采用平直皮带承载面，工件可在带面上沿两个方向输送，适合在产线布局中承担来料过渡、工序衔接、返修回流或人工装配辅助等任务。

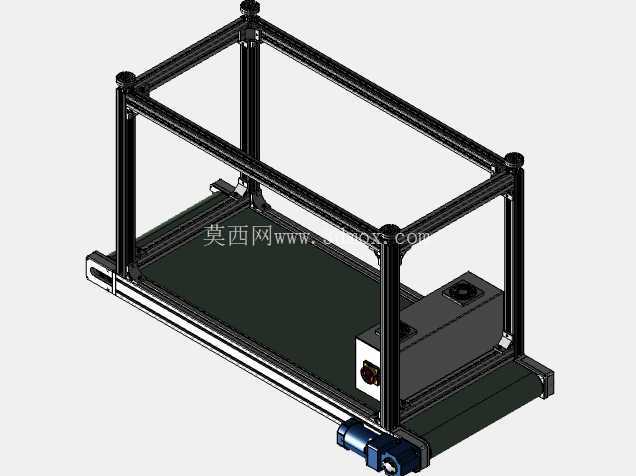

　　从结构组成看，机架主体由工业铝型材搭建，立柱、底框和侧边梁形成稳定的门架式支撑。铝型材截面槽道便于安装传感器、挡停机构、导向条、作业指导书支架或照明附件，后期改线时不需要大量焊接加工，只需通过标准连接件调整位置。底部支脚采用可调脚杯，可补偿地面不平，并对整机水平度进行微调，这对皮带跑偏控制和长期稳定运行较为关键。

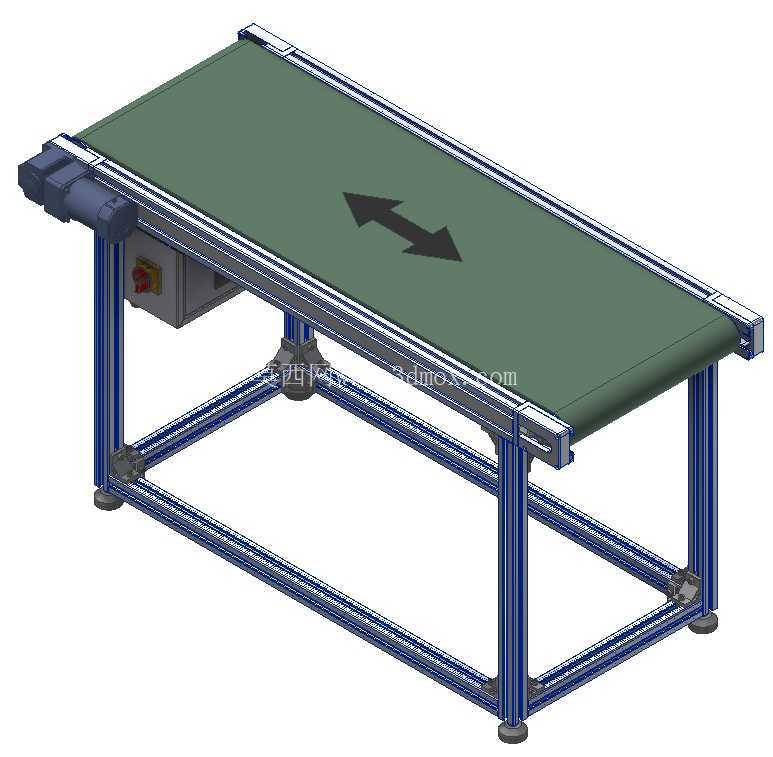

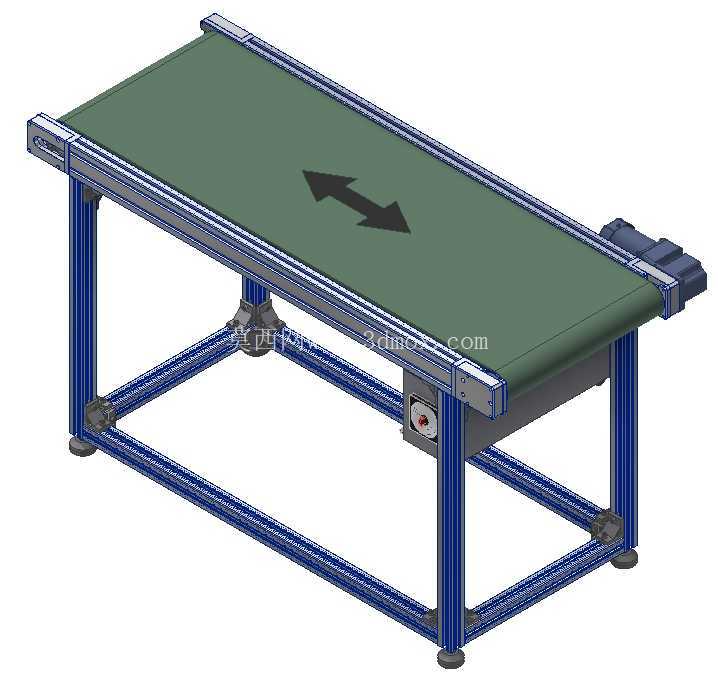

　　输送面采用绿色轻型平皮带，表面平整、摩擦适中，适合PCB载具、塑胶壳体、小型电子组件、包装盒等低重量物料。皮带两端由主从动辊筒张紧并换向，端部结构预留辊筒安装与张紧调节空间；侧梁上方设置限位边，可减少物料在输送过程中侧向滑落。带面中央的双向箭头体现了设备可正反转运行的功能取向，在实际控制中可通过电机正反转、启停信号与上下游设备联锁，实现顺向送料或逆向回流。

　　驱动端布置在设备一侧，电机与减速机构集成安装，缩短传动链，使整体外观紧凑。电控部分附近设置急停或控制盒，便于现场操作和安全切断。对于电子生产线而言，这类输送设备通常需要配合光电传感器、挡停气缸、顶升机构或接驳台使用；当前结构保留了较完整的安装基准，工程师可在铝型材框架上扩展工位挡停、扫码支架、防静电接地点或护边。

　　设计思路上，该装置优先考虑轻型输送、模块化搭建和现场维护便利性。框架采用矩形底框与四根立柱组合，受力路径清晰：皮带工作载荷通过侧梁传递到立柱，再由底框和脚杯传至地面。型材之间的连接位置靠近节点，能够降低悬臂弯矩；辊筒、驱动单元和张紧结构集中在端部，使中段保持简洁的输送空间。

　　在外形尺寸与安装边界方面，设备呈长条形布置，长度方向为主要物料流动方向，宽度方向以皮带有效承载面为核心，两侧保留驱动、张紧和防护空间。落地安装时需在设备两端预留维护距离，便于检修电机、调节辊筒张紧和更换皮带；高度方向应与上下游接驳台、贴片机出料段、组装工作台或包装线保持一致。若用于洁净或防静电环境，可在现有结构基础上增加防静电皮带、接地端子、皮带支撑托板和侧边封闭罩。

　　建模时需要重点控制辊筒中心距、皮带绕向、铝型材端面配合、脚杯调节行程以及电机与侧梁的干涉关系。皮带支撑段若跨度较大，应在带面下方增加托板或支撑型材，避免长期承载后出现下垂。张紧机构两侧调节量应保持同步，否则容易造成皮带跑偏。驱动端与机架连接位置需考虑螺栓装拆空间，电控元件与运动部件之间也要保留安全间隙。

　　整体来看，该装置不是重型 bulk 物料输送设备，而是典型的轻型工业接驳输送单元，强调电子产线中的平稳输送、快速布局和多工位扩展。结构形式简单、边界明确，既可以作为独立设备使用，也可以并入自动化生产线，与机器人、缓存机构、检测设备和人工工位组成连续生产系统。
