T3608-2A Max直流升压电源模块结构设计

　　做嵌入式设备、小型工控板卡供电改造的时候，经常会碰到输入电压低于负载额定工作电压的场景，比如用两节锂电池给需要12V供电的传感器模块供电，或是车载12V系统要给24V的小型通讯模块供电，这时候DC-DC升压模块就是最直接的解决方案，这次建模还原的T3608-2A Max升压模块，就是这类场景里应用极广的一款小功率升压部件。

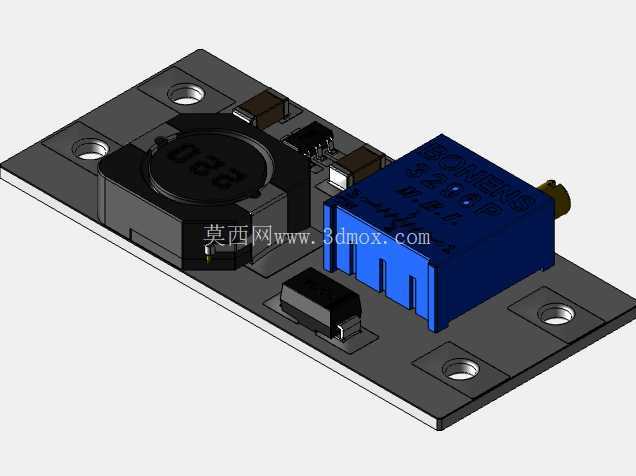

　　从实际使用的角度看，这类模块最核心的诉求是稳定、安装方便、外围元件布局合理，不会在装机后出现干涉、散热不良的问题。建模的时候首先还原了PCB基板的整体轮廓，板身采用长条形窄版设计，两端预留了标准的螺丝固定孔，孔位间距匹配通用的洞洞板、型材安装槽尺寸，不需要额外做转接支架就能直接固定在小型设备的壳体内部，安装边界控制得很紧凑，不会占用过多的柜内空间。输入端和输出端的焊盘分别布置在板身的两端，VIN+、VIN-标识清晰，VOUT+、VOUT-对应输出，接线的时候不会出现正负极接反的误操作风险，其中输出端还预留了直插式接线端子的焊位，既可以直接焊线，也能加装端子实现快接，适配不同的接线需求。

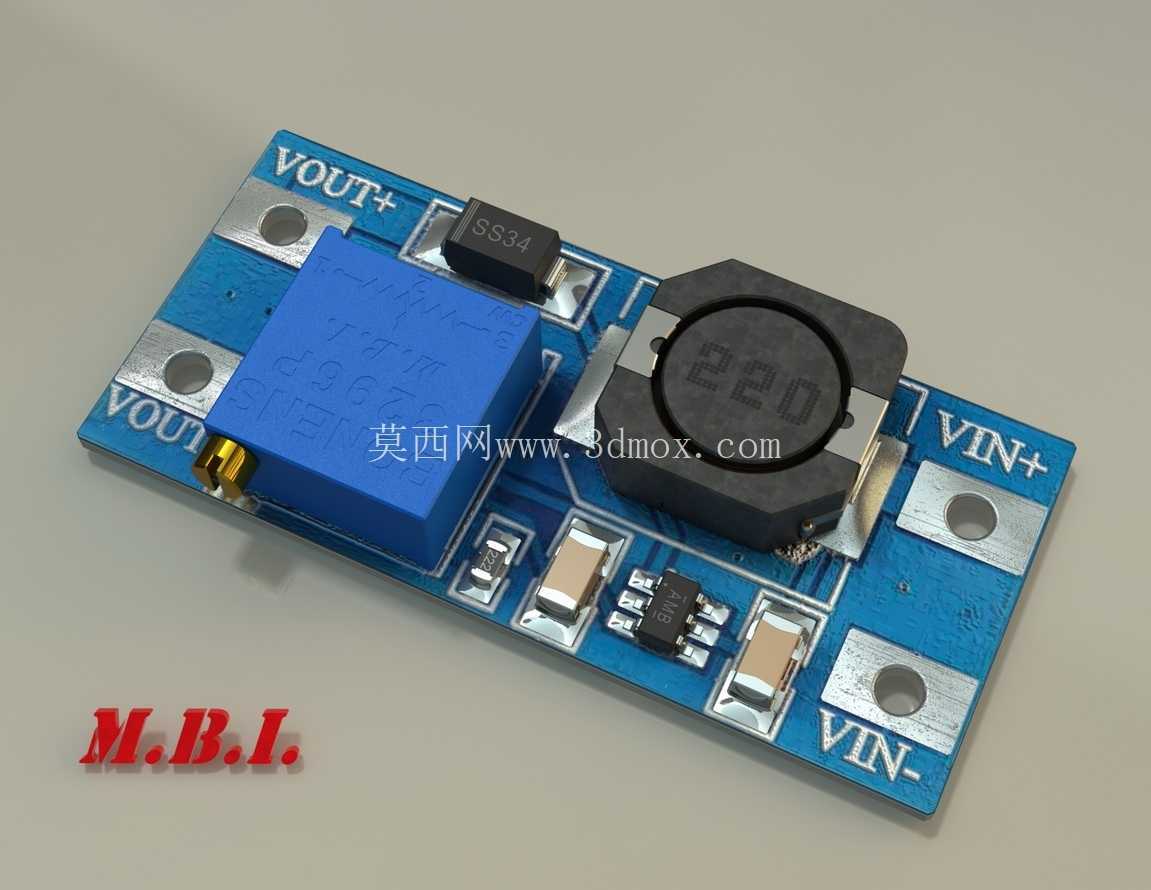

　　板上的核心元件布局完全按照实物的电气安全间距还原，功率电感布置在板身中部靠输入侧的位置，这个位置距离输入电容近，能减少大电流回路的走线长度，降低纹波干扰，电感本身的高度是整个模块上最高的元件，建模的时候特意保留了电感顶部的标识细节，同时确认了电感周边的预留空间，不会和上方的壳体或是相邻元件产生碰撞。多圈可调电位器布置在板身靠近输出端的一侧，这个位置方便在装机后用螺丝刀调整输出电压，不需要拆开设备就能完成电压校准，电位器旁边的整流二极管、输入输出滤波电容都按照实际的封装尺寸建模，陶瓷电容的焊盘间距、元件高度都和实物一致，还原了SMT贴片后的实际装配状态。

　　从功能特性上看，这款模块最大持续输出电流可以到2A，足够驱动多数小型传感器、单片机开发板、小型通讯模块这类负载，输入电压范围覆盖常见的低压直流场景，从单节锂电池的3.7V到12V车载电压都能适配，输出电压可以通过板上的电位器在宽范围内连续调整，能满足不同负载的电压需求。建模的时候也考虑到了实际装配的干涉问题，板边的走线距离板边留足了安全距离，固定孔周边做了露铜处理，安装的时候金属螺丝不会和板上的走线短路，元件之间的间距也留足了焊接和返修的空间，不会出现元件贴太近导致焊接连锡、后期返修拆件困难的问题。

　　很多工程师在做设备三维布局的时候，经常会忽略这类小型电源模块的实际尺寸，导致后期装机的时候出现元件顶壳、接线空间不足的问题，这个模型完整还原了模块上所有元件的实际高度和轮廓，不管是做整机的装配干涉检查，还是做安装支架的设计，都能直接调用，不需要再反复测量实物尺寸。板上的丝印标识也做了还原，包括输入输出的极性标识、元件位号的位置，在做三维布线的时候可以直接对照丝印来规划走线路径，减少接线错误的概率。另外模块上的肖特基二极管位置靠近板边，建模的时候也保留了二极管和周边元件的间距，实际工作中二极管会有一定的发热量，这个布局能让二极管周边的空气流通更顺畅，不会因为热量堆积导致模块过热降额，在做整机热设计的时候也能参考这个布局来预留散热空间。

　　从设计思路上来说，这类小功率升压模块的布局核心就是缩短大电流回路的长度，功率回路的走线尽量宽、尽量短，减少走线阻抗带来的损耗和干扰，信号调整回路和功率回路分开布置，避免功率部分的开关噪声干扰到电压采样回路，这个模块的元件布局正好遵循了这个原则，功率电感、二极管、输入输出电容组成的功率回路集中在板身的一侧，电位器、采样电阻组成的反馈回路布置在另一侧，两者之间有足够的隔离距离，实际工作的时候纹波控制会更好。建模的时候把这些布局细节都还原出来，也能给刚接触电源PCB设计的工程师做参考，直观理解小功率升压模块的合理布局方式。

　　在做小型便携设备、车载改装装置、工控辅助供电回路设计的时候，这类模块是选型清单里的常客，准确的三维模型能在设计阶段就规避很多装配问题，比如之前做过的一个便携检测设备，一开始选的升压模块尺寸没核对准确，导致装好之后电感顶到了设备的上盖，不得不重新改板，要是前期就有准确的三维模型做装配检查，完全可以避免这类问题。这个模型的所有尺寸都和实物对标，固定孔位置、元件高度、板身长宽都经过实测核对，不管是用来做整机装配仿真，还是用来参考设计同类型的电源板，都有实际的参考价值，不会出现模型和实物尺寸偏差太大导致的设计失误。
