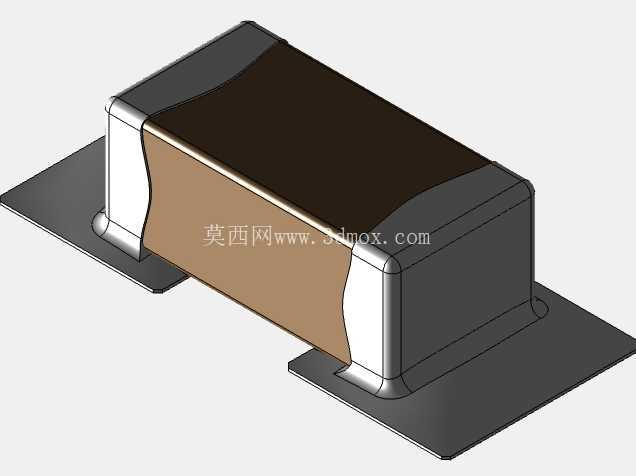

多规格贴片陶瓷电容SMD焊盘结构

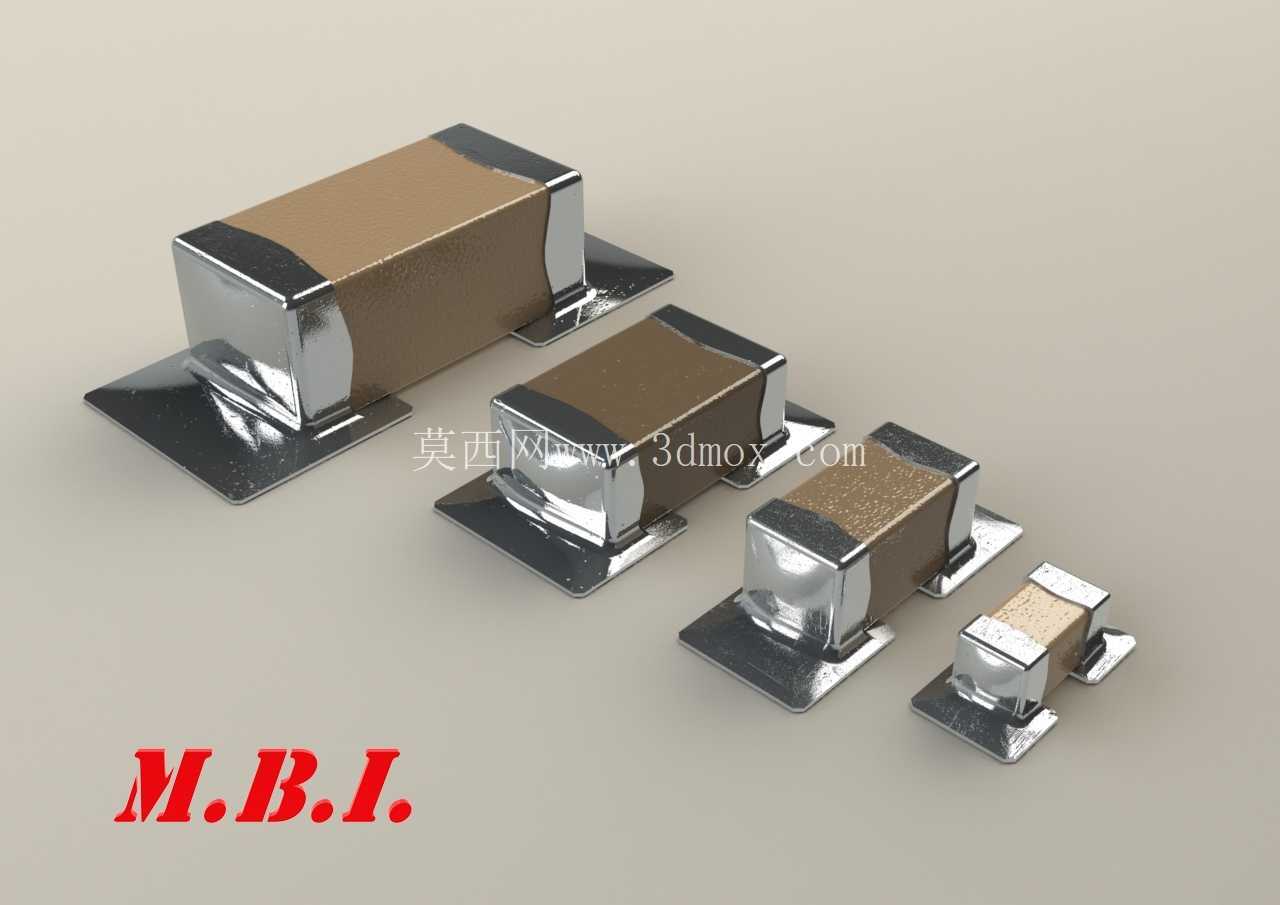

　　在消费电子、工业控制板卡、汽车电子模块的表面贴装生产线中，不同容值、不同封装规格的贴片陶瓷电容是板级电路里用量最大的被动元件之一，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、SMT钢网开孔设计、以及回流焊过程中的工艺仿真准确性。本次呈现的四款不同封装规格的贴片陶瓷电容及对应焊盘结构，覆盖了1005、1608、2012、3216四种行业通用的公制封装尺寸，建模过程中完全参照IPC-SM-782表面贴装设计标准还原元件本体与焊盘的配合公差，避免设计阶段出现元件与焊盘偏移、立碑风险预判不足的问题。

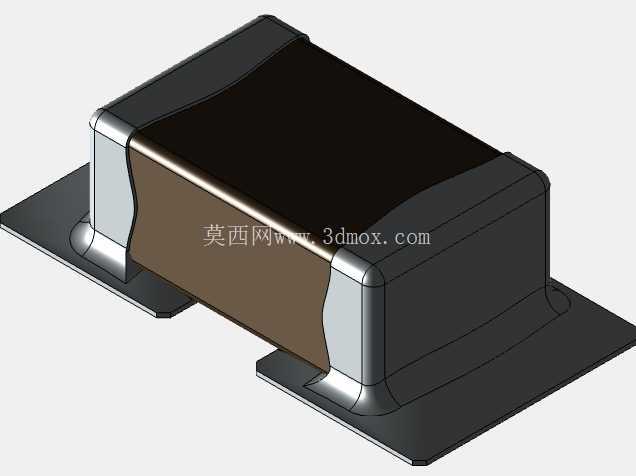

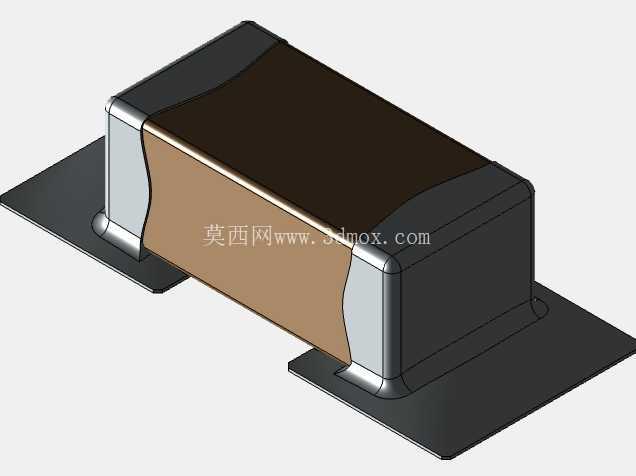

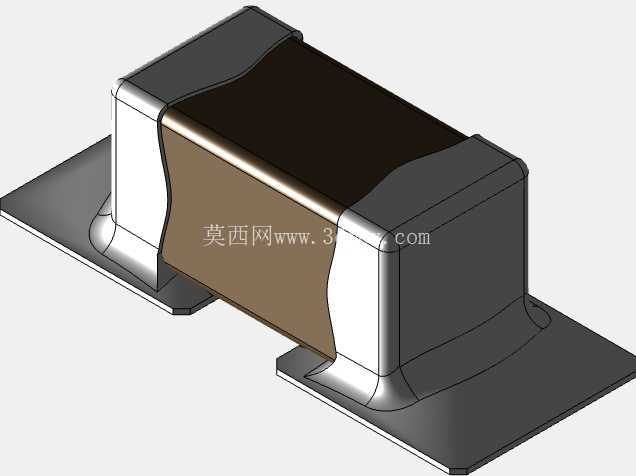

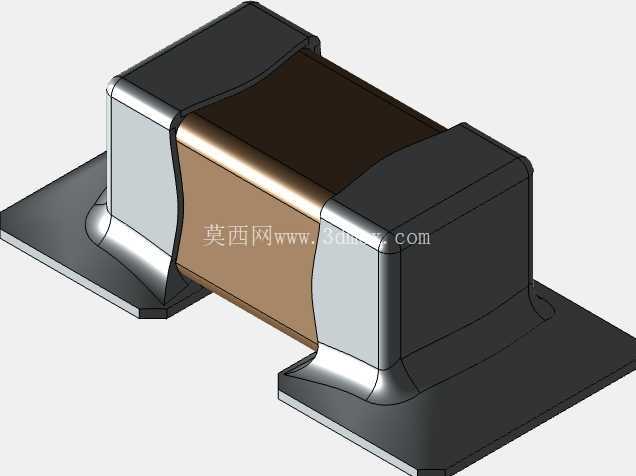

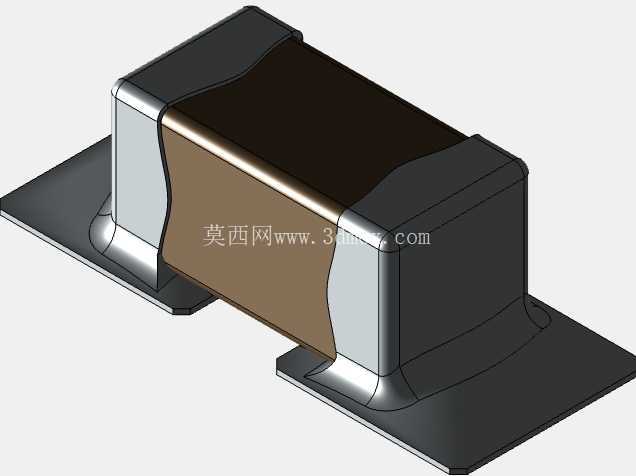

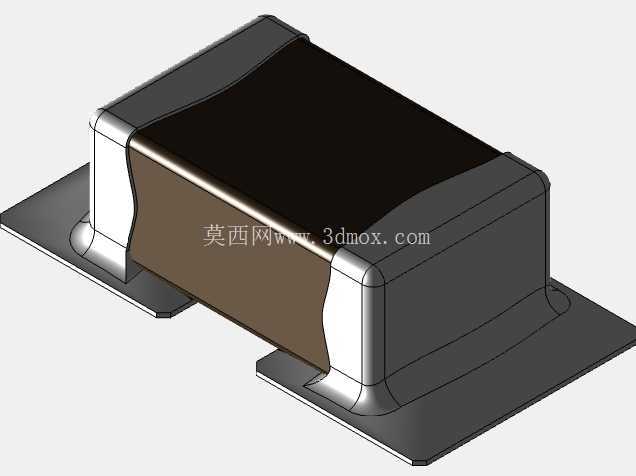

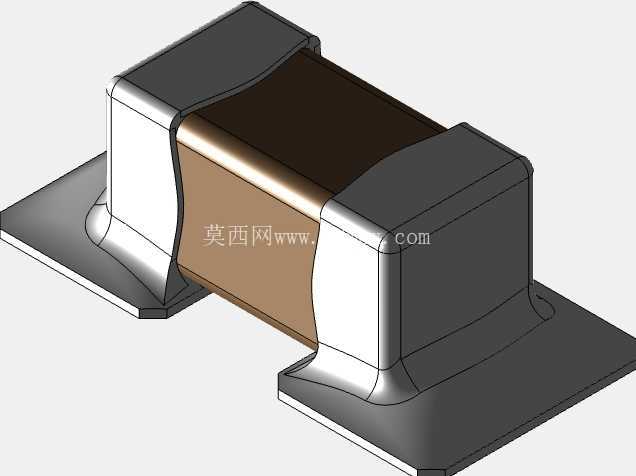

　　从结构设计逻辑来看，贴片陶瓷电容的本体采用多层陶瓷介质与内电极叠层烧结结构，外部包裹端电极，端电极表面的镀锡层在建模时还原了金属镀层的反光质感与倒角特征，端电极与陶瓷本体的衔接处做了微小的圆弧过渡，还原实际生产中元件端电极的浸锡工艺特征，避免建模时出现尖锐直角导致的应力集中仿真误差。对应焊盘的设计完全匹配各封装尺寸的焊接要求，焊盘的宽度、长度、两焊盘之间的间距均严格遵循对应封装的行业通用规范，焊盘表面做了轻微的哑光锡面质感处理，还原PCB焊盘喷锡后的实际表面状态，焊盘与元件端电极的重叠区域预留了标准的焊接爬锡空间，能够直接导入PCB设计软件做布局干涉校验，也可用于SMT贴装过程的运动仿真，验证吸嘴取料、贴装过程中是否存在元件与周边器件的碰撞问题。从安装边界来看，四款元件的高度随封装尺寸增大依次递增，最小的1005封装元件整体高度不足0.5mm，最大的3216封装元件高度也控制在1.6mm以内，建模时还原了不同封装电容的本体厚度、端电极宽度、端电极突出本体的尺寸公差，所有尺寸参数均参照主流电容厂商的公开规格书设定，能够满足高密度PCB布局中的净空校验需求，比如在板卡布局时，电容周边的走线、丝印、其他元件的放置边界，都可以参照该模型的实际外形尺寸做避让，避免生产时出现元件贴装干涉、焊接后元件与周边结构件触碰的问题。

　　在实际工程应用中，这类高精度的被动元件三维模型，能够帮助结构工程师在产品设计早期就完成板级堆叠的空间校验，不需要等到实际打样后才发现元件高度超出壳体净空、或者焊盘与结构定位柱冲突的问题；对于工艺工程师来说，模型还原的端电极与焊盘的配合尺寸，可以直接用于钢网开孔厚度、开孔尺寸的设计参考，提前预判不同封装电容在回流焊过程中的热变形、立碑、虚焊风险；对于SMT设备编程人员来说，模型的外形轮廓、中心定位点、吸嘴取料面的特征，可以直接导入贴片机编程软件，减少现场调试时的元件坐标校准时间。

　　建模过程中没有对元件做过度简化，端电极的金属包裹范围、陶瓷本体的细微倒角、焊盘边缘的轻微阻焊层偏移特征都做了还原，既保证了模型的轻量化，能够在大型板级装配中流畅加载，又保留了足够的细节特征满足工程仿真、装配校验的需求，不会因为模型过度简化导致设计阶段的误判。不同封装的电容对应不同的容值范围与耐压等级，1005封装多用于高密度便携设备的高频去耦电路，1608、2012封装多用于通用电源滤波、信号耦合场景，3216封装则多用于大容值的电源输入滤波场景，模型的尺寸差异完全匹配不同应用场景下的元件实际规格，工程师在选型布局时可以直接调用对应封装的模型，不需要重复建模，大幅提升板级结构设计的效率。
