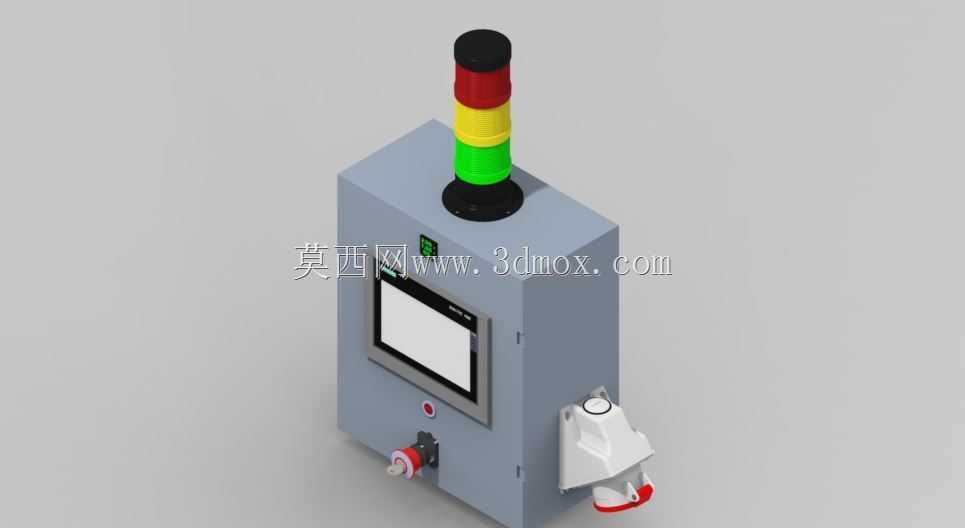

带三色警示灯的工业操作控制箱体

　　这款工业控制箱体的三维建模，完全围绕车间现场的实际操作需求搭建结构，整体采用冷轧钢板折弯成型的方正柜体结构，安装边界预留了壁挂固定的四个沉孔位，适配车间立柱、设备侧方立面的安装场景，柜体整体深度控制在220mm以内，避免突出安装面过多占用通道空间，正面操作区域的高度匹配站立操作人员的手肘操作高度，无需俯身或抬臂即可完成所有操作。顶部集成的红黄绿三色堆叠警示灯采用快拆式底座设计，接线端直接接入柜内顶部的接线端子排，无需额外走线槽外露，灯体高度控制在180mm，避免安装后与车间顶部的管线、桥架发生干涉，不同颜色灯组对应设备运行、待机、故障三种状态，可视角度覆盖120度范围，满足车间内15米范围内的状态识别需求。

　　正面嵌入的7英寸触控显示屏采用下沉式安装结构，屏幕周边预留3mm的防水唇边，适配车间少量切削液飞溅、粉尘飘落的工况，屏幕下方设置的物理急停按钮采用旋转复位结构，按钮突出面板表面12mm，搭配红色蘑菇头设计，紧急状态下可快速拍击触发，旁边的小型状态指示灯直接对应柜内主回路通电状态，无需打开柜门即可判断供电情况。柜体侧方设置的工业连接器采用斜向下的接口朝向，避免插拔线缆时线缆过度弯折，同时接口处自带密封胶圈，达到IP54的防护等级，适配车间内的常规布线需求。

　　建模过程中对柜体的折弯圆角、焊接拼缝、安装孔位的公差都做了还原，门板与柜体的配合间隙控制在1.5mm，侧边的铰链采用隐藏式结构，避免积尘，柜门内侧预留了导轨安装位，可根据实际需求加装PLC模块、接线端子、开关电源等电气元件，整体结构兼顾了现场操作的人机工程学需求、安装维护的便捷性，以及工业现场的防护要求，可直接用于非标自动化设备的主控柜体选型参考、结构改制的建模基础。
