工业栈料用框架式翻转作业设备结构

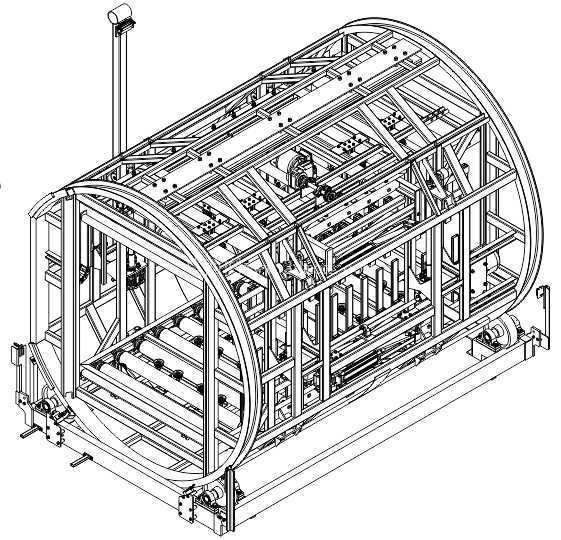

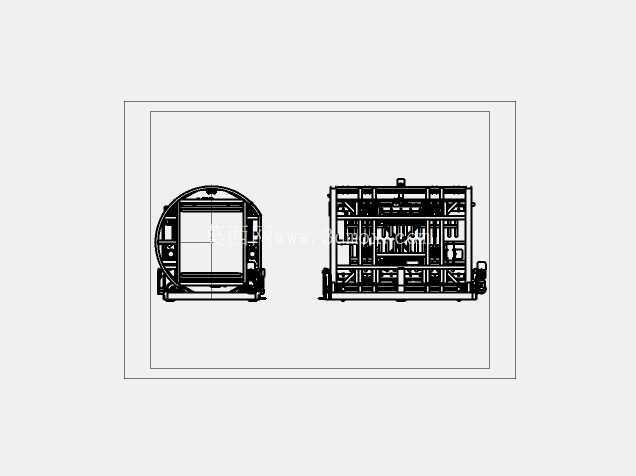

　　该翻转设备主要面向成组栈板物料、堆叠工件的180度回转作业场景，常见于汽车零部件焊装线、板材加工车间、仓储物流周转区，解决人工翻转重型堆叠物料效率低、安全风险高的痛点，可适配不同尺寸的栈装工件完成翻面、转序动作，无需额外吊装辅助即可完成整垛物料的姿态调整。从结构设计逻辑来看，整体采用弧形外框配合内部承载桁架的布局，两侧弧形轨道作为翻转运动的导向基准，底部设置驱动托轮组与弧形轨面接触，通过摩擦传动带动整个外框绕水平轴线回转，相比传统转轴式翻转结构，这种弧形轨承载的形式能将载荷均匀分散到多组托轮上，降低单点轴承受力上限，适配更大吨位的栈料承载需求，同时避免长转轴加工同轴度误差带来的卡滞问题。

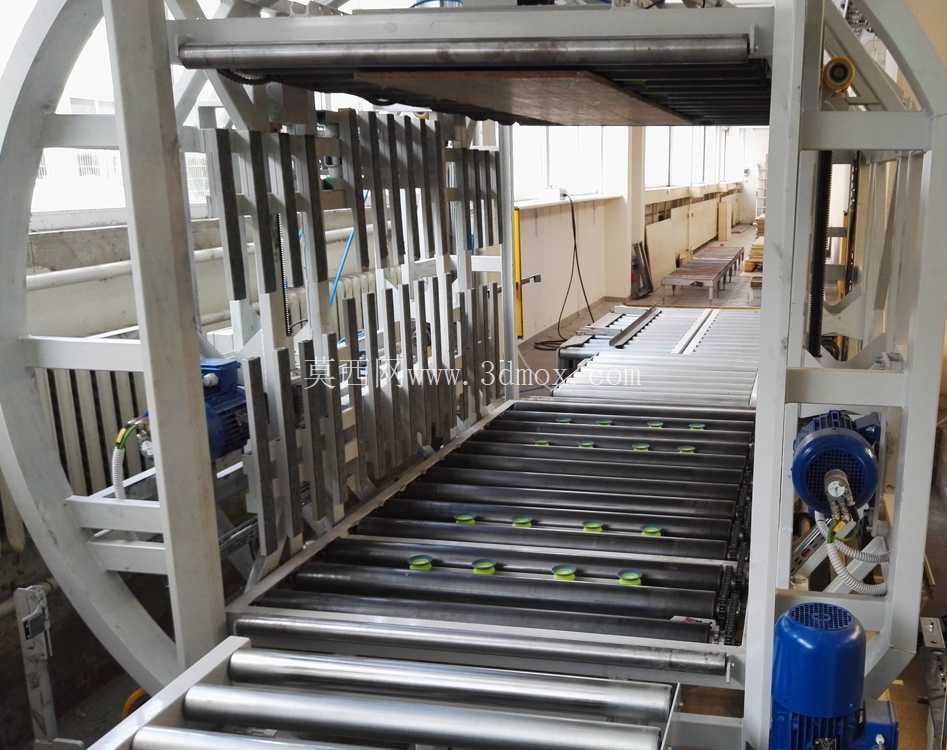

　　内部承载框架采用型钢焊接桁架结构，根据常见栈板尺寸预留了标准的承载工位，框架上设置多组可调式限位挡块，可根据物料外形尺寸调整限位位置，防止翻转过程中物料滑移脱落，框架底部排布多组无动力托辊，方便物料从侧面推入或拉出作业位，降低上下料的人力消耗。设备侧边设置的立式安装座用于布置传感元件与走线槽，可检测翻转到位位置、物料在位状态，接入产线控制系统后可实现自动翻转循环，无需人工反复操作确认。安装边界方面，设备整体占地宽度适配标准1200*1000工业栈板的通过需求，翻转过程中弧形轨的最大回转半径需在安装时预留足够安全空间，地面安装需做预埋钢板固定，保证设备运行时的稳定性，避免重载翻转时出现晃动偏移。

　　设计过程中重点考虑了翻转过程的动平衡，框架内部的承载重心尽量与回转中心重合，降低驱动负载的同时减少启停冲击，托轮组采用偏心可调结构，安装时可调整托轮与弧形轨的接触间隙，补偿焊接变形带来的轨面误差，保证翻转运行顺畅无卡滞。设备的驱动端设置有制动结构，可在任意翻转角度实现锁止，应对突发断电等异常工况时，防止框架自行回转引发安全事故。内部桁架的杆件排布经过受力校核，在保证整体刚度的前提下尽量减少冗余结构，降低设备自身重量，弧形轨采用厚钢板卷制后加工接触面，保证轨面的圆度与粗糙度，延长托轮与轨面的使用寿命。

　　该结构可根据实际产线需求调整内部框架尺寸，适配不同规格的栈装物料，既可以单独作为工位作业设备使用，也可以接入自动化输送线，与前后段的辊道、链条机对接，实现物料翻转的全自动化流转，无需人工干预即可完成整垛物料的翻面作业，大幅提升重料翻转工序的作业效率，降低作业人员的劳动强度与安全风险。
