微型防滑圆形接插件插头三维设计

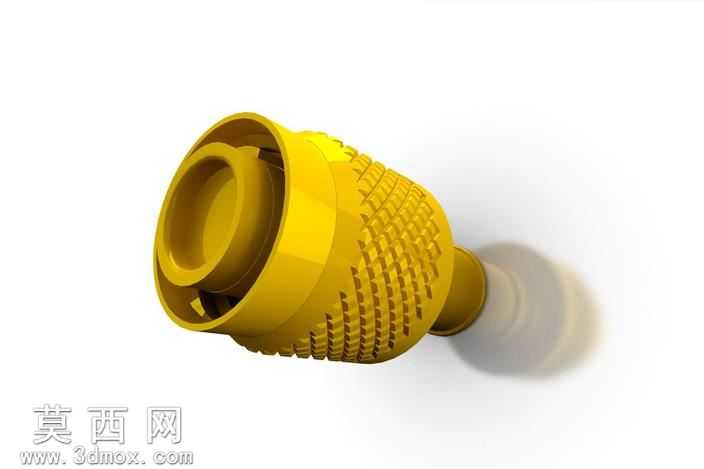

本款圆形插头采用Creo 2.0完成全参数化三维建模，整体遵循工业接插件的通用设计规范，建模过程中以旋转特征为基础构建主体轮廓，先绘制插头插接端、握持段、尾端出线段的同轴回转截面，通过360度旋转生成基础实体，保证各段同轴度公差符合电气接插件的装配要求。插接端内部做阶梯式空腔结构，预留内部导电端子的安装位，端口边缘做圆角过渡处理，避免插接过程中刮伤对接插座的接触面，同时在端口外侧设计环形限位凸台，控制插接深度，防止过度插入导致内部结构损坏。握持段表面采用阵列式防滑纹理设计，通过草绘单个防滑凹槽轮廓，使用轴向阵列配合圆周阵列生成整段防滑结构，纹理深度控制在0.8mm，既保证插拔操作时的摩擦力，又不会因纹理过深积灰影响使用，握持段与插接端、尾段的衔接处均做顺滑曲面过渡，无尖锐棱角，提升握持手感的同时也优化了注塑成型的脱模工艺性。尾端出线段做渐缩式锥面设计，匹配线缆护套的安装尺寸，锥面末端做圆角处理，避免长期弯折线缆时出现应力集中导致线缆外皮破损。材质方面模拟工业常用的硬质绝缘工程塑料，渲染时赋予哑光黄的塑料材质，调整材质粗糙度参数还原工程塑料的细腻磨砂质感，场景内添加柔和的环境光与定向补光，突出防滑纹理的凹凸立体感与整体结构的轮廓层次，渲染输出的效果图清晰展现各部分结构细节，可直接用于产品结构验证、注塑模具开发参考以及产品宣传展示使用。建模过程中所有特征均保留参数化关联，后续可根据不同的使用场景调整插头直径、纹理密度、出线口径等参数，快速衍生出不同规格的同系列产品模型，大幅提升同系列产品的设计迭代效率。
