圆柱面网纹滚花结构三维设计作品

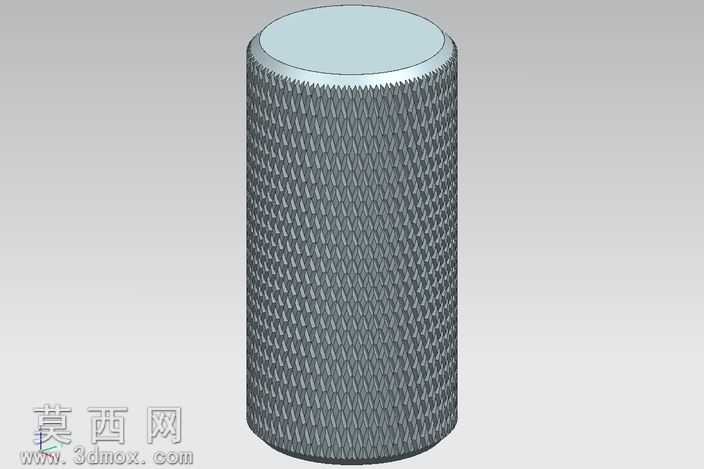

本作品为圆柱表面网纹滚花结构的三维建模实例，整体以规则直圆柱为基础载体，建模过程中首先确定圆柱的基准尺寸，完成光滑圆柱基体的搭建后，重点针对外圆柱面的滚花纹理进行参数化构建。滚花作为机械五金零件常见的表面防滑结构，建模时采用项目曲线结合实例几何的实现逻辑，先在圆柱表面构建单组滚花的菱形齿形轮廓曲线，通过投影贴合的方式将曲线映射到圆柱曲面上，保证齿形轮廓与圆柱面的曲率完全适配，避免纹理出现拉伸变形的问题。完成单组齿形的曲面构建后，通过圆周阵列的实例几何操作，将单组齿形沿圆柱轴线方向进行等距环形排布，同时沿轴向进行线性阵列，让菱形滚花纹理均匀覆盖整个圆柱的工作表面，阵列过程中严格控制齿距参数，保证相邻齿形的衔接自然流畅，没有错位或缝隙。材质设置上，圆柱基体采用常规金属材质，表面赋予细腻的磨砂金属质感，滚花齿形部分略微提升粗糙度参数，还原真实机加工滚花零件的表面触感视觉效果，上下两个端面则设置为光滑的精加工金属面，与侧面滚花的粗糙质感形成明确区分，突出不同加工面的工艺差异。渲染阶段采用柔和的均匀打光方案，光线从多个角度照射圆柱表面，既能够清晰展现滚花纹理的立体凹凸感，又不会产生过强的反光遮挡纹理细节，背景选用中性浅灰色调，让视觉焦点完全集中在滚花结构本身。整个建模过程严格遵循机械加工的实际工艺逻辑，滚花的齿形角度、排布密度都参考通用五金配件的标准加工参数，模型可直接用于机械结构演示、加工工艺教学或者相关零件的设计参考，能够直观展现网纹滚花的结构特征与建模实现方法，帮助学习者掌握曲面纹理阵列、曲线投影贴合的三维建模技巧。
