赛车转向轴快拆连接法兰结构设计

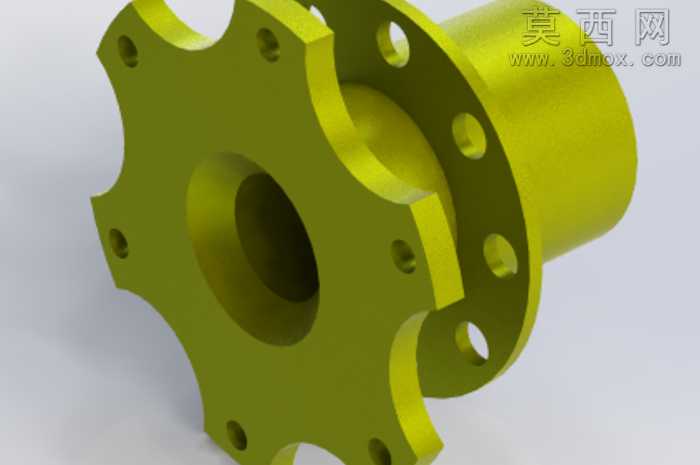

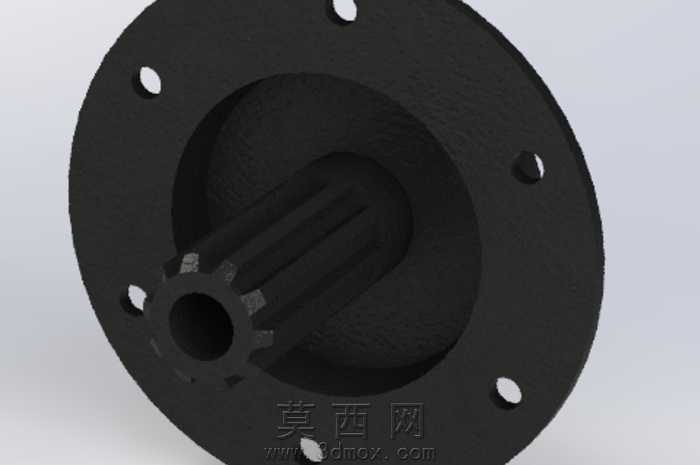

本作品为赛车转向系统配套的快拆式连接法兰三维模型，建模阶段采用参数化特征构建方式，先以回转特征生成法兰盘的基础盘体轮廓，盘体边缘均匀分布六个圆形安装通孔，用于与转向基座端面对接锁止，孔位公差按照机械装配标准预留合理间隙，保证安装时螺栓可顺利穿入同时控制径向窜动量。盘体中心区域设计内凹式腔体，用于容纳转向轴端部的对接结构，腔体中心延伸出带外花键的空心轴段，花键齿形采用渐开线齿廓建模，齿顶与齿根均做圆角过渡处理，避免应力集中导致的齿面崩损，空心轴的内孔用于走线或减重，壁厚经过受力验算满足转向扭矩传递要求。花键轴根部与法兰盘腔体的衔接位置做环形加强筋结构，提升整体抗扭刚度，避免转向受力时根部出现断裂风险。材质设定上整体采用高强度合金钢材质，渲染时赋予哑光黑色喷塑表面效果，还原改装赛车部件的常见外观质感，表面粗糙度参数设置为Ra3.2，既体现金属部件的哑光质感，又不会出现过度反光影响结构展示。结构设计核心为分体式快拆逻辑，法兰盘固定在转向基座侧，方向盘侧的对接件可通过花键与中心轴段快速啮合，配合外置锁止结构即可实现方向盘的快速拆装，满足赛车赛事中车手快速进出座舱、方向盘防盗更换的使用需求。建模过程中对所有配合面做了公差匹配校验，花键配合段采用过渡配合设定，既保证拆装时的顺滑度，又避免转向过程中出现旷量影响操控精度，法兰盘安装孔的位置度公差控制在0.02mm以内，保证安装后整体同轴度符合转向系统的装配要求，整体结构紧凑无冗余设计，在满足强度要求的前提下尽可能做了镂空减重处理，适配赛车轻量化的设计需求。
