SFU16系列滚珠丝杠配套螺母安装外壳

　　在非标自动化设备、小型数控加工设备的直线传动模组搭建中，滚珠丝杠的螺母安装固定是直接影响传动精度、运行稳定性的关键环节，这款适配SFU1605、SFU1610标准滚珠螺母的安装外壳，正是针对这类16mm规格滚珠丝杠的安装需求设计的结构件。从实际设备装配的角度看，很多入门级CNC雕刻机、桌面级3D打印机的Z轴传动、小型点胶设备的直线进给轴，都会选用SFU16系列滚珠丝杠作为传动部件，这类丝杠本身的传动效率高、反向间隙小，但螺母本身的圆柱外形很难直接和滑台、负载安装板完成刚性连接，这款外壳的核心作用就是完成圆柱螺母到方形安装界面的转换，让螺母可以通过标准螺栓直接固定在设备的运动部件上，避免额外设计转接结构带来的装配误差累积。

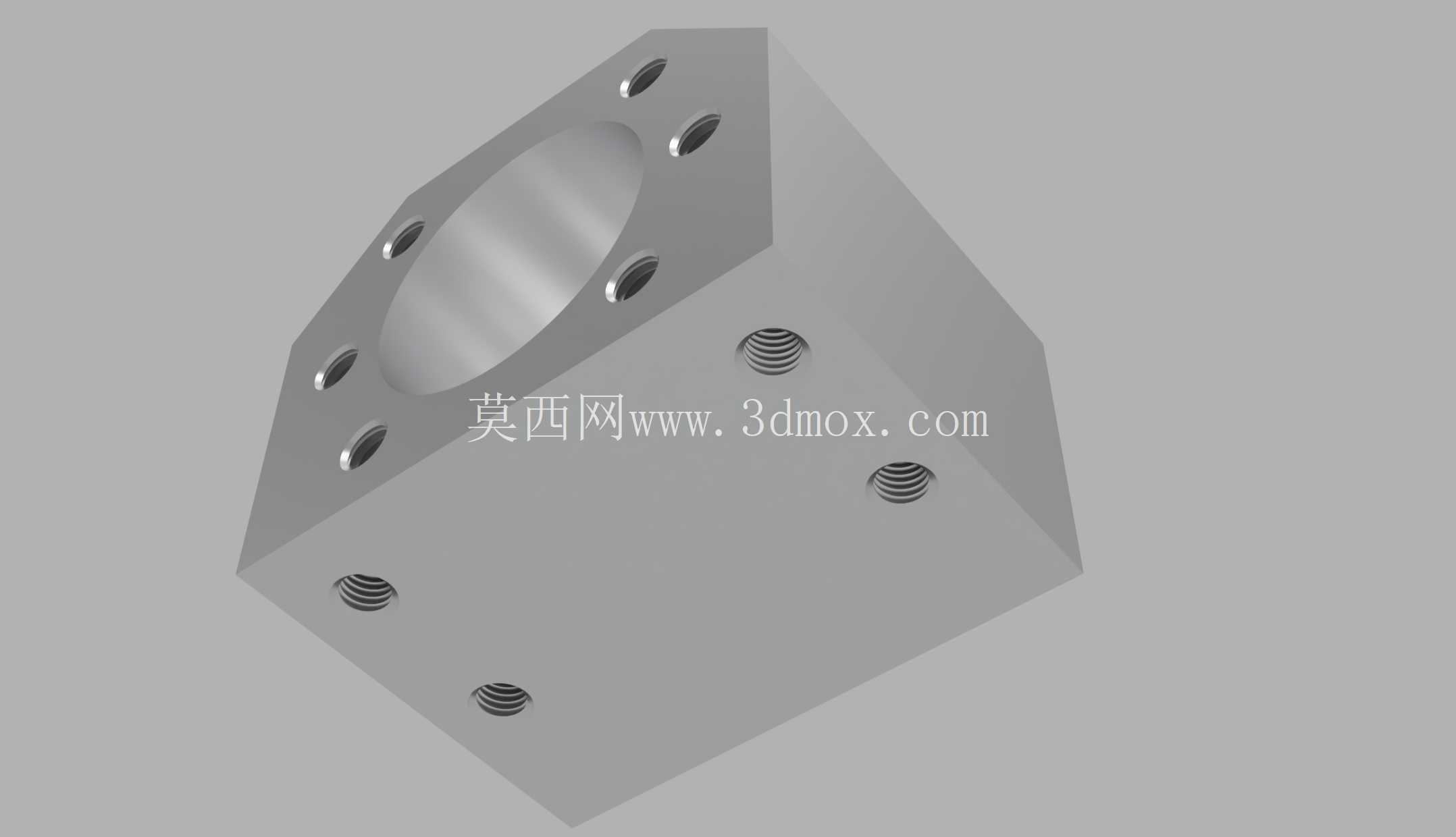

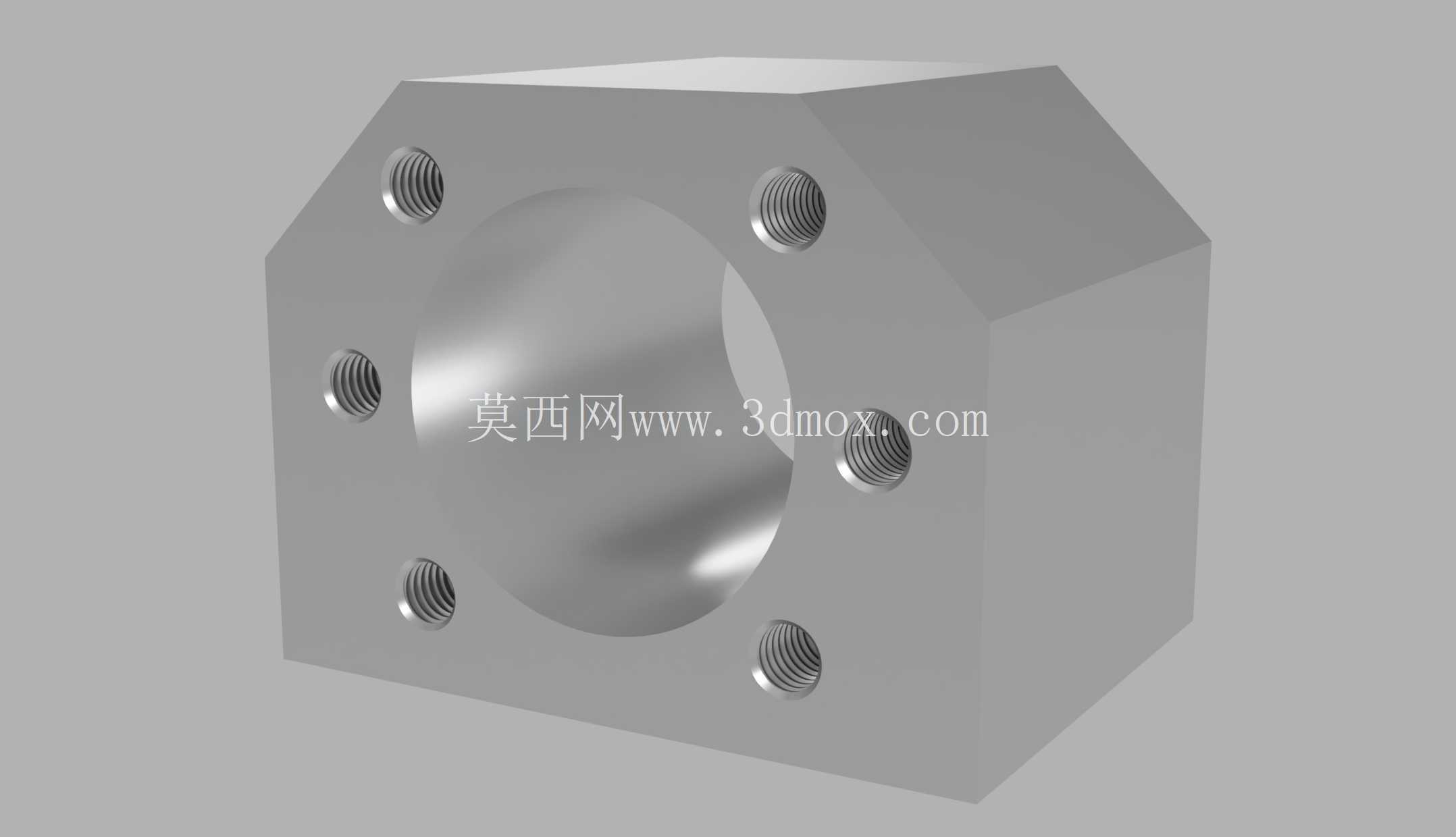

　　从结构设计的细节来看，这款外壳采用了切角方形的主体结构，中心设置了和滚珠螺母外径匹配的安装通孔，六个端面方向均匀布置了M5规格的螺纹安装孔，这种多面布孔的设计可以适配不同方向的安装需求，不管是卧式安装的水平传动轴，还是立式安装的垂直升降轴，都能找到对应的安装孔位完成固定，不需要额外加工转接板。外壳的整体宽度为52毫米，高度40毫米，轴向深度40毫米，这个尺寸边界刚好可以容纳SFU16系列标准螺母的整体长度，安装后螺母不会突出外壳端面，既可以对螺母本体形成一定的防护，避免加工过程中的切屑、灰尘直接附着在螺母的滚珠循环部位，也能让整个安装结构的外形更加规整，方便在设计阶段预留安装空间，不会和周边的导轨、拖链、传感器支架等部件产生干涉。

　　在实际选型应用中，这款外壳的安装孔位全部采用M5标准螺纹，和市面上多数16系列丝杠螺母座的安装孔距保持一致，具备很好的互换性，设备维护更换时不需要重新加工安装板上的孔位，直接替换即可完成装配。外壳的六个安装孔分别布置在中心孔的周边，螺栓锁紧后可以让螺母的受力更加均匀，避免单侧锁紧带来的螺母偏斜问题，要知道滚珠丝杠如果安装时螺母和丝杠的同轴度偏差过大，运行过程中会出现卡顿、磨损加快、反向间隙增大的问题，这款外壳的中心孔和安装端面的垂直度、孔位的位置度都按照传动件的安装精度要求设计，装配时只要保证安装板的平面度符合要求，就能很容易保证螺母和丝杠的同轴度要求，降低现场装配的调试难度。

　　从加工适配性来看，这款外壳的结构没有复杂的曲面或者特殊工艺结构，不管是采用铝合金型材下料后CNC铣削加工，还是采用钢材铣削后做发黑处理，都能很方便地完成加工，适合小批量设备制作时的自制加工，也适合批量设备生产时的外协加工，加工过程中只要保证中心孔的尺寸公差、安装端面和中心孔的垂直度、螺纹孔的位置精度，就能满足使用要求，不需要特殊的刀具或者工装。在桌面级CNC设备的改装中，很多爱好者会选用这款外壳来替换原有的塑料螺母座，金属材质的外壳刚性更好，大进给切削时不会出现螺母座变形带来的让刀问题，能有效提升加工件的表面质量和尺寸精度；在小型自动化送料机构的传动设计中，这款外壳的紧凑尺寸可以很好地适配狭小的安装空间，不会因为螺母座体积过大占用过多的设备内部空间，方便整体结构的紧凑化设计。

　　另外，这款外壳的切角方形设计相比整方形的结构，在四个角位置做了斜切处理，既可以减轻零件本身的重量，降低运动部件的整体负载，也能避免方形直角边在装配过程中划伤操作人员或者周边的管线，细节设计更符合工业设备的安全装配要求。在实际装配时，滚珠螺母可以从外壳的一端压入中心孔，通过外壳端面的紧定螺钉或者螺栓完成螺母的周向和轴向固定，防止设备运行过程中螺母和外壳之间出现相对转动，保证传动扭矩的可靠传递，这种固定方式拆装方便，后期维护时不需要把整个丝杠从设备上拆下来，就能完成螺母的清洁、滚珠补充或者更换操作，降低设备的维护成本和停机时间。
