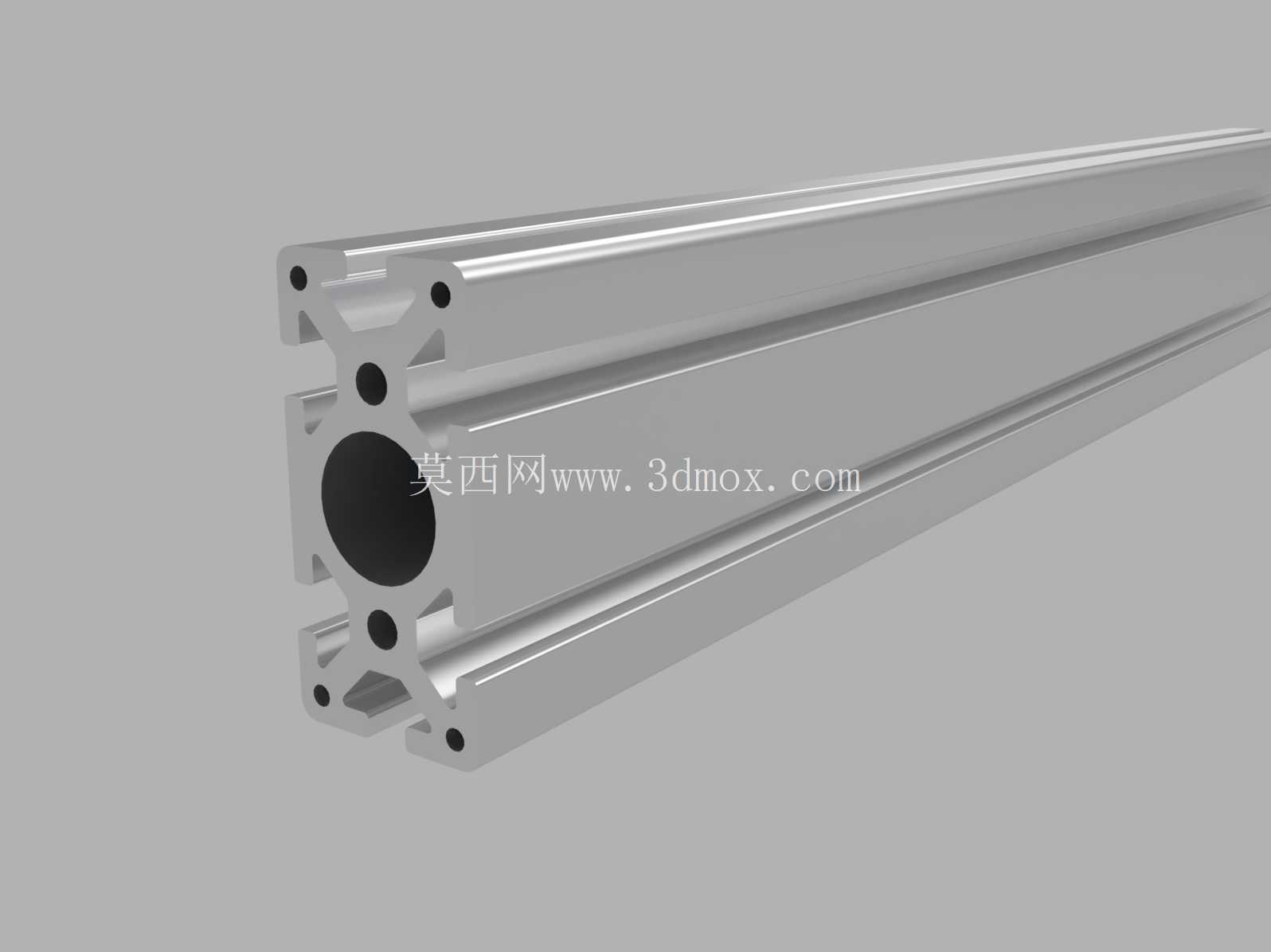

40x80规格工业铝挤压型材结构设计

　　在非标自动化设备的机架搭建、流水线工位的主体支撑、小型检测设备的框架布设场景里，40系列铝型材一直是结构工程师选型清单里的高频选项，而40x80规格的欧标槽铝型材，凭借单方向更高的截面惯性矩，刚好适配需要单侧承重、长跨距布设的安装需求。日常做设备布局时，很多新手容易忽略型材截面的受力方向，40x80的型材截面长边对应受力方向时，同等壁厚下的抗弯曲能力是4040型材的2.7倍左右，做1.2米跨距的横梁布设时，不用额外加装加强筋就能满足常规工位的承重要求，不会出现长时间负载后横梁下挠的问题。

　　这款型材的槽口采用标准欧标8mm槽宽设计，配套的T型螺栓、滑块螺母可以直接从槽道任意位置卡入，不用像角铁焊接那样提前精准打孔定位，现场组装时哪怕前期布局有几厘米的偏差，松开螺栓就能滑动调整安装位置，对小批量定制设备的组装容错率提升非常明显。截面的空腔设计兼顾了减重和走线需求，8mm的槽口可以直接嵌入标准尼龙线槽，设备的传感器线缆、气管都能顺着型材内腔布设，不用额外在型材外表面绑线理线，整台设备的外观整洁度会高很多，也能避免车间里的切削碎屑、油污沾到线缆表层加速老化。

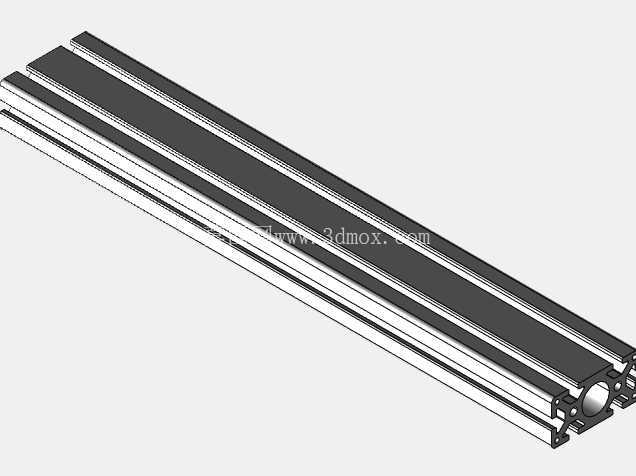

　　做三维建模时，这款型材做了全参数化的特征关联，修改截面壁厚、型材长度时，端部的安装沉孔、槽口的倒角特征会自动同步更新，不用逐个特征重画。导出通用交互格式时，默认按500mm的常用长度生成实体，要是需要其他长度规格，直接修改参数树里的长度数值就能重新生成，不用重新绘制截面草图。截面的安装孔位完全匹配标准40系列的配件尺寸，不管是连接直角角码、活动铰链，还是安装脚杯、万向轮，孔位中心距都和市售标准件完全对齐，不会出现建模时孔位对不上、实际组装要重新打孔的问题。

　　从安装边界来看，这款型材的截面外形尺寸严格控制在40mm×80mm，相邻两根型材并排安装时，侧面的槽道不会互相干涉，槽口的密封胶条、端盖都能正常卡入。端部的中心孔适配M8的膨胀安装座，把型材固定到地面或者设备底座时，不用额外焊接连接板，直接把膨胀螺栓穿入中心孔锁紧就行。做龙门结构的竖梁使用时，80mm的宽度方向刚好可以安装直线导轨的滑块，导轨锁紧螺栓可以直接从型材槽道里穿入，不用在型材背面加工沉头孔，加工工序能减少两道。

　　实际车间应用里，这种规格的型材除了做设备机架，还常用来做物料滑道的侧边支撑、安全防护栏的立柱、工装板的导向轨道。因为铝型材表面是阳极氧化处理，硬度比普通碳钢高，工装板长期在表面滑动也不会轻易出现划痕，不用像方管那样每年刷漆防锈，后期维护成本低很多。做防护栏使用时，槽道里可以直接嵌入有机玻璃板或者铁丝网，不用额外做固定压条，安装效率比焊接护栏高40%以上，后期要调整防护栏位置或者开口尺寸时，拆解重组也不会破坏型材本身的结构。

　　建模过程中特意把型材的所有圆角、倒角特征都做了还原，没有做简化处理，导出的模型导入到装配体里做干涉检查时，能准确判断角码、螺栓和型材的间隙，不会出现因为模型简化导致实际组装时配件装不上的问题。槽道内部的凸起卡位也按实际尺寸建模，选滑块螺母时可以直接在装配体里模拟卡入状态，确认螺母规格是否匹配，不用等配件买回来才发现槽口尺寸不对。
