NEMA23闭环步进电机高精度三维结构

　　在桌面级数控雕刻、小型自动化送料、SMT贴装的openpnp改造场景里，NEMA23规格的闭环步进电机一直是兼顾扭矩输出、安装兼容性与控制精度的核心执行部件，很多做小型设备改造的工程师在选型阶段，最先卡壳的往往不是扭矩参数匹配，而是安装边界的干涉问题——毕竟这类电机常要和同步轮、联轴器、安装法兰做紧配，差1mm的凸台高度或者轴伸长度，都可能导致整套传动机构装不上。这款闭环步进电机的三维结构，完全还原了实物的安装基准与外形细节，做结构排布时可以直接调取模型做干涉检查，不用反复核对二维图纸的尺寸公差。

　　从实际使用场景来看，这款电机适配的工况大多是对丢步有零容忍要求的中低负载传动：比如小型数控铣床的Z轴进给，要带动主轴做上下进给，一旦出现丢步就会直接导致扎刀、加工尺寸超差；openpnp贴装机的X/Y轴走位，要带动贴装头在PCB板上做精准点位移动，丢步会直接造成元件贴装偏移；还有小型传送带的定距送料，要配合光电传感器做精准停位，开环步进的丢步累积误差会直接导致送料位置偏移，闭环结构自带的编码器反馈可以实时修正转子位置，从根源上避免这类问题。

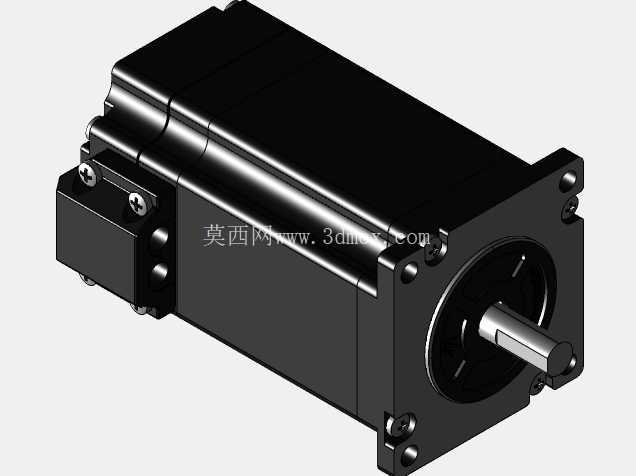

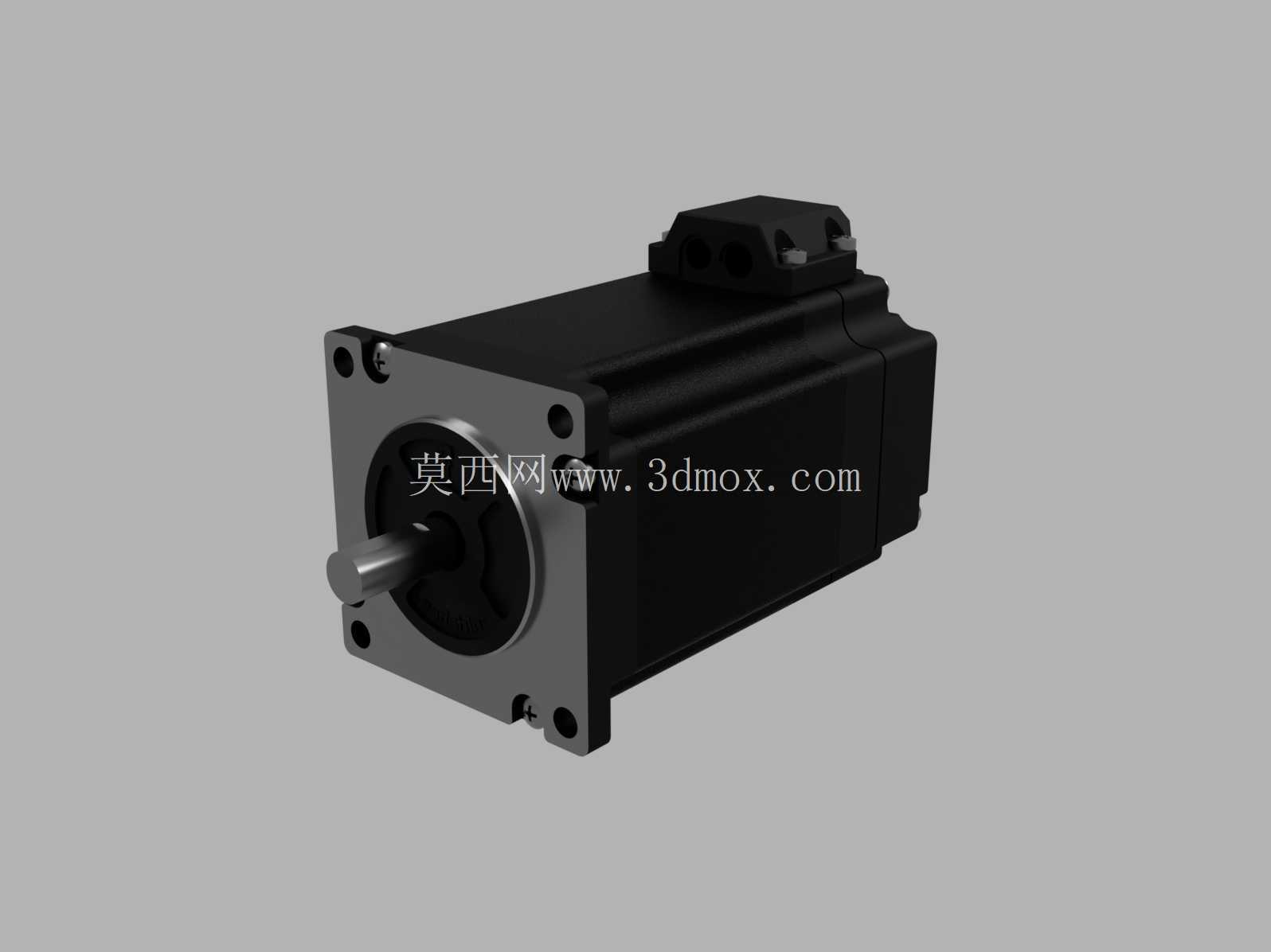

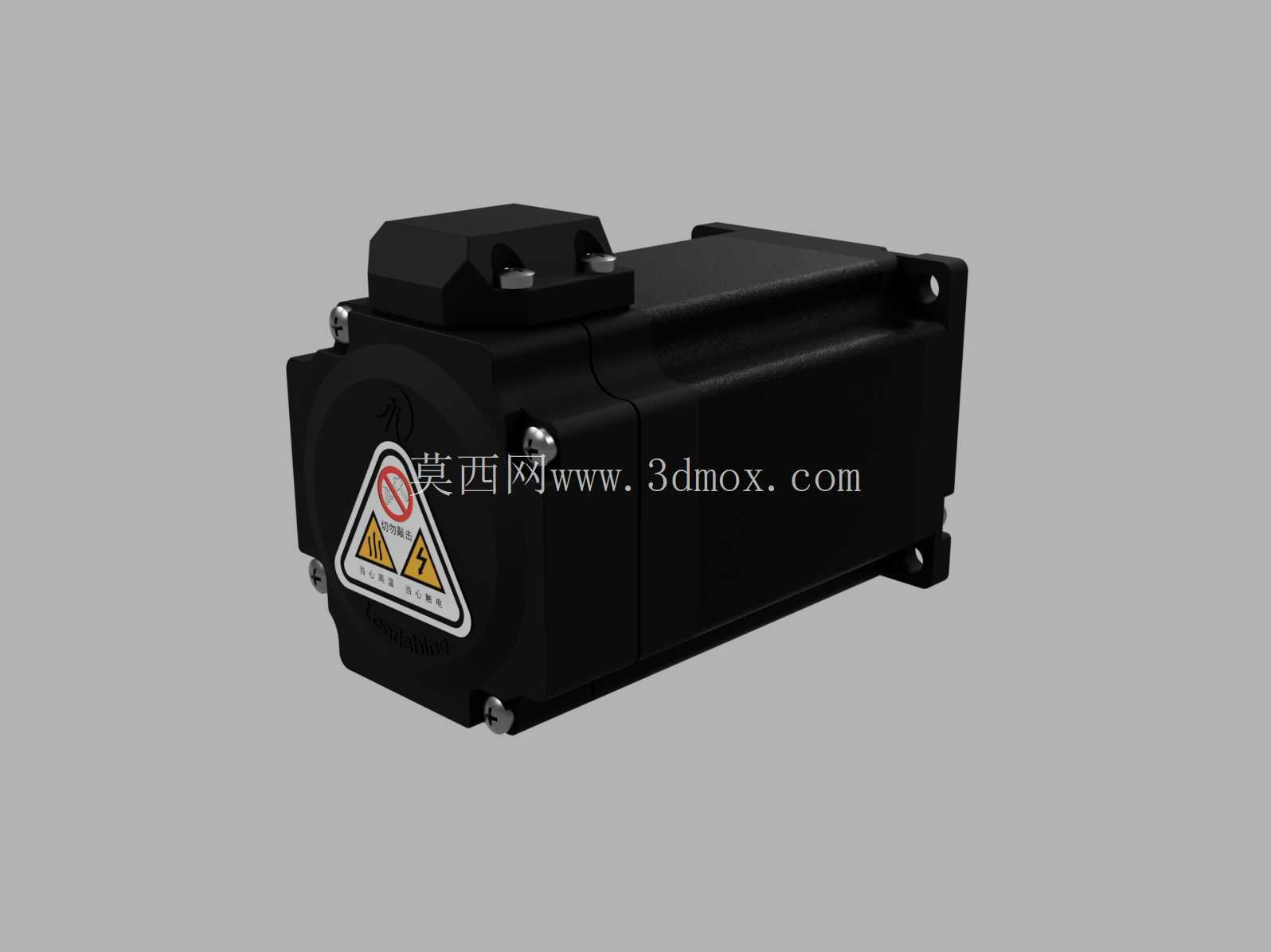

　　从设计细节来看，这款电机的主体采用方形安装法兰结构，法兰端的四个安装孔位完全符合NEMA23的标准安装尺寸，安装孔的沉台深度、孔距公差都和实物一致，做安装板设计时可以直接在装配体里配合打孔，不用额外换算安装间隙。电机尾部的编码器接线盒做了凸起的防护结构，接线盒的出线口位置、安装凸台高度都做了1:1还原，在做设备布线排布时，可以提前预留出线空间，避免后期装配时线缆和周边结构件剐蹭。输出轴采用D型切面设计，轴径8mm，轴伸长度15mm，这个尺寸刚好适配市面上绝大多数标准的6.35mm、8mm孔径的联轴器与同步轮，D型切面的位置也和实物一致，装配时不用额外调整轴的周向角度，就能保证传动件的顶丝刚好顶在切面上，避免长时间运转出现轴孔打滑。

　　尺寸边界上，这款电机的法兰端宽度为56.4mm，主体机身长度95mm，算上尾部编码器接线盒的总长度为116mm，机身总高度70mm，这些尺寸都是设备排布时的核心边界参数：比如在做小型数控雕刻机的龙门侧板设计时，要提前算好电机安装后突出侧板的厚度，避免龙门移动时电机和机身底座碰撞；在做贴装机的拖链排布时，要根据电机总长度预留拖链的弯曲半径，避免线缆弯折角度过大导致断线。另外电机前端的轴伸凸台高度也做了精准还原，这个凸台是安装时的轴向定位基准，很多新手工程师做安装板设计时容易忽略凸台的避让孔尺寸，导致电机法兰和安装板之间出现间隙，传动时出现震动，调取这个三维模型做装配时，可以直接在安装板上拉出对应的避让孔，保证安装面完全贴合。

　　从建模逻辑来看，整个模型的特征树完全按照实际加工工艺搭建：前端法兰的安装孔、轴伸的D型切面、机身的散热筋、尾部接线盒的安装卡扣都做了独立特征，做参数化修改时可以直接编辑对应特征调整尺寸，比如要换不同长度机身的同系列电机，只需要修改主体拉伸特征的长度参数，不用重新绘制整个模型；如果要适配不同的输出轴直径，也可以直接修改轴特征的直径参数，同步更新D型切面的尺寸，大幅提高结构设计的效率。对于做设备选型的工程师来说，这个模型可以直接导入装配体做动态干涉检查，模拟电机运转时周边部件的运动范围，提前排查结构冲突，不用等实物买回来才发现安装空间不足，大幅缩短设备开发的周期。
