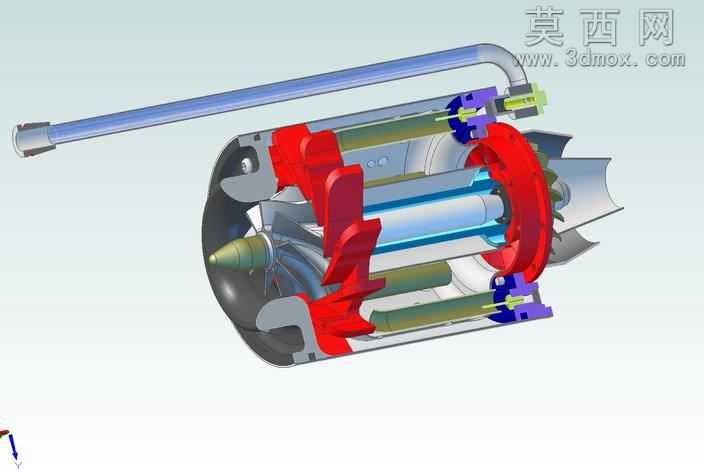

1.8英寸微型燃气轮机剖面结构三维设计

本作品为1.8英寸规格微型燃气轮机的三维剖面结构设计，采用三维建模软件完成全参数化建模，通过剖切展示的形式完整呈现微型燃气轮机的内部核心构造，让观者可直观理解其工作原理与部件排布逻辑。建模过程中严格遵循微型燃气轮机的实际工作流进行结构排布，从前端进气段、压气段、燃烧室到尾部涡轮做功段、排气段均做了精细化还原，各部件间的装配间隙、配合关系完全符合微型热机的设计规范。渲染阶段采用半透明壳体与实体部件分色处理的方案，外壳部分使用哑光金属灰材质模拟机匣的铸造金属质感，内部压气叶轮、涡轮转子采用高亮红色材质突出核心做功部件，传动轴、管路部分使用蓝色金属材质区分流体通道与传动结构，密封件、定位组件使用紫色工程塑料材质标注，不同材质的粗糙度、反光度参数均经过反复调试，既保证各部件辨识度，又还原真实工业零件的材质质感。结构设计上，完整还原了微型燃气轮机的核心流道：前端进气锥引导来流进入压气机段，多级压气叶轮对空气进行压缩后送入环形燃烧室，燃料喷入燃烧室与压缩空气混合燃烧，高温高压燃气冲击后端涡轮叶轮做功，涡轮通过中心传动轴带动前端压气机持续运转，同时延伸出的长管路可作为动力输出或引气接口。设计过程中重点考量了微型尺寸下的结构紧凑性，将供油管路、冷却流道、支撑结构集成在机匣内部，在极小的尺寸空间内实现完整的燃气轮机工作循环，各转动部件的支撑定位、密封结构均做了细节建模，可直接用于原理展示、教学演示或小型动力装置的方案参考，模型装配关系完整，无干涉错面问题，剖切视角的设置也最大化展现了内部结构的运作逻辑。
