覆盆子Pi开发板钣金防护外壳结构设计

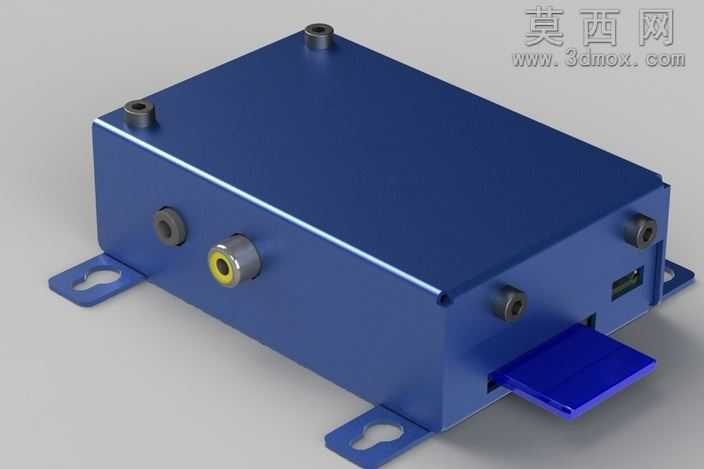

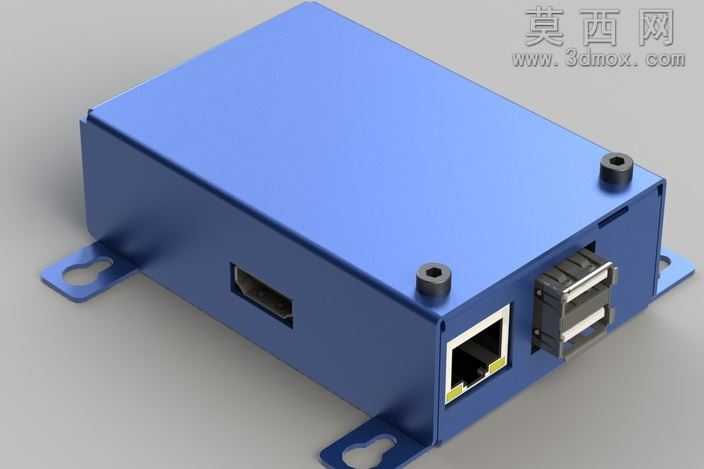

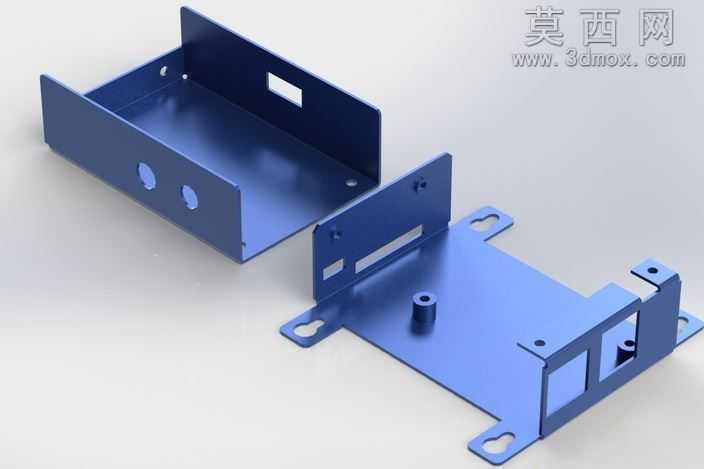

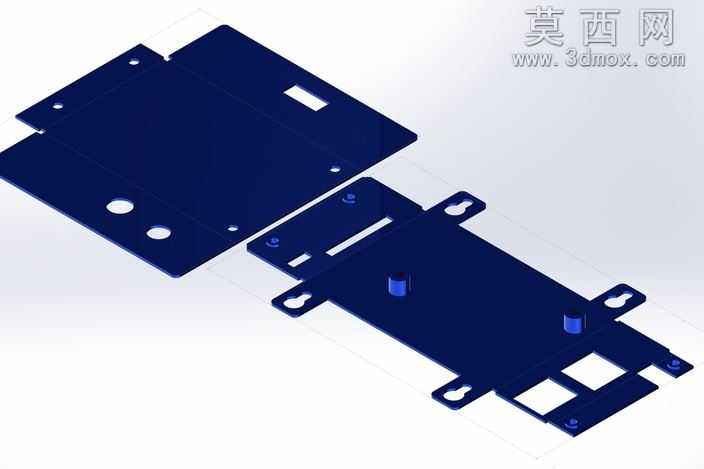

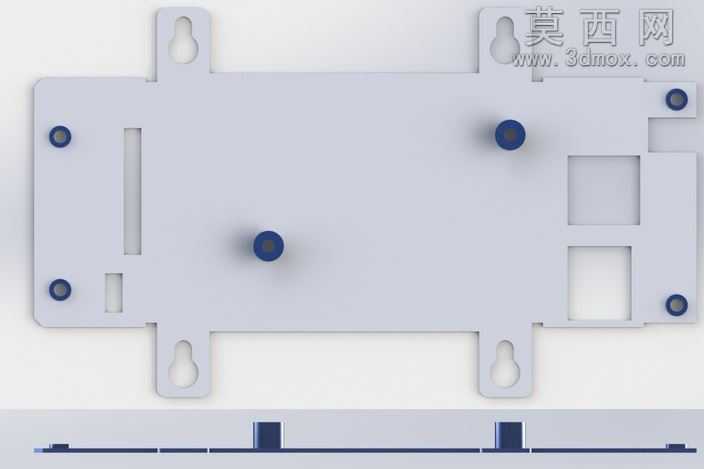

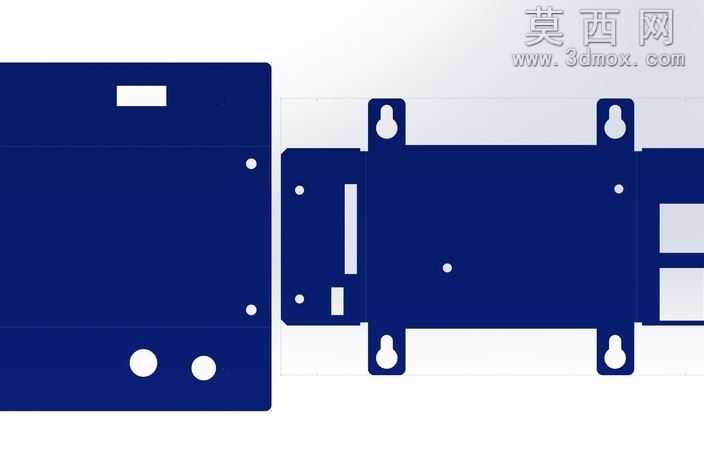

本作品为适配覆盆子Pi开发板的钣金材质防护外壳，整体采用三维建模软件完成全参数化结构设计，建模过程严格遵循钣金加工工艺规范，所有折弯、开孔、翻边特征均预留合理的工艺公差，确保设计文件可直接导入加工设备完成量产落地。渲染阶段采用哑光蓝色金属材质模拟阳极氧化铝钣金的表面质感，通过调整材质粗糙度、金属度参数还原真实金属外壳的细腻磨砂触感，场景布光采用多光源组合方案，主光源提供柔和的正面照明勾勒壳体整体轮廓，辅助光源补充侧面暗部细节，精准呈现壳体边角的折弯弧度与表面的均匀质感，开孔边缘的细微倒角也通过光影变化得到清晰展现。结构设计上，壳体采用上下扣合的拼接形式，四角设置内嵌式铜柱安装位，可通过螺丝实现上下壳体的牢固锁紧，同时为内部开发板提供稳定的支撑固定点位；壳体两侧延伸出带安装孔的固定耳片，可通过螺丝将整体壳体固定在桌面、设备机架等安装场景，满足不同使用场景的固定需求。接口开孔完全匹配覆盆子Pi开发板的原生接口布局，分别预留了HDMI接口开孔、RJ45以太网接口开孔、USB接口开孔，开孔位置精度控制在0.1mm以内，既保证外接设备可顺利插接，又能通过壳体缝隙控制实现良好的防尘防护效果，同时壳体侧边预留了细微的散热缝隙，在不影响整体防护性能的前提下，为开发板长时间高负载运行提供基础的空气流通散热通道。设计思路围绕嵌入式开发场景的实际使用需求展开，摒弃冗余的装饰性结构，以实用化、轻量化为核心设计原则，在保证壳体结构强度的前提下尽可能压缩整体壁厚与外形尺寸，让外壳可紧密包裹开发板，既可以避免开发板在使用过程中受到磕碰、静电等外部损伤，又能通过金属钣金材质提升整体散热效率，同时规整的蓝色金属外观也能满足DIY项目、工业嵌入式设备的外观整洁度需求，适配个人创客制作、小型工业控制设备集成等多种使用场景。
