Qwiic接口双路直流电机驱动板结构

　　这块红色电路板对应的是小型移动机器人、实验台架和教学设备中常见的电机驱动模块。它在系统里承担功率级与控制级之间的衔接任务：上位控制器通过I2C总线发出速度、方向和制动指令，板上驱动芯片再把低压逻辑信号转换为能够驱动直流电机的功率输出。与直接把电机接到单片机引脚的做法相比，独立驱动板把大电流回路、逻辑供电和接口连接集中在一块基板上，接线更短，故障定位也更直接。

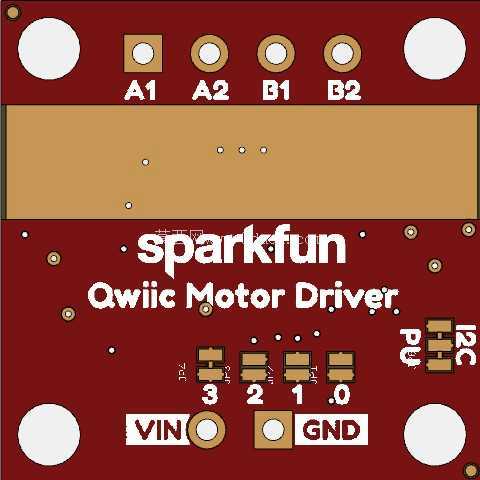

　　从板边布局可以看出，设计优先考虑了实际装调和反复插拔。四角设置安装孔，孔位周围留出明显禁布区，既能用铜柱或尼龙螺柱固定在亚克力板、铝型材框架或机器人底盘上，也能避免螺钉靠近焊盘造成短路。板上较大的黑色端子用于电机和电源连接，端子开口朝向板边，线缆从外侧接入，不需要在密集元件上方走线；两个Qwiic接口分布在侧边，采用四线I2C连接方式，可与传感器、主控板或其他Qwiic模块串联，减少杜邦线接错SDA、SCL、GND的概率。

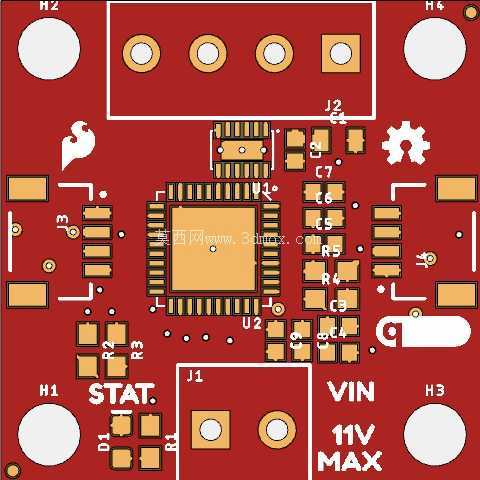

　　功率部分围绕驱动芯片布置，电机输出、电源输入和芯片引脚之间的铜箔路径短而宽，目的不是追求视觉上的整齐，而是降低大电流通过时的压降和发热。板上能够看到多颗贴片电阻、电容和辅助芯片，去耦电容靠近电源引脚放置，使电机启动瞬间的电流冲击不必经过长回路再回灌到逻辑电路。状态指示相关丝印位于板面前侧，调试时可以快速判断供电、通信或故障状态。对于轮式小车、机械臂关节测试、传送带演示装置这类负载，驱动板通常安装在主控与电机之间的中间层，既靠近电池以缩短功率线，又便于通过细线缆连接控制器。

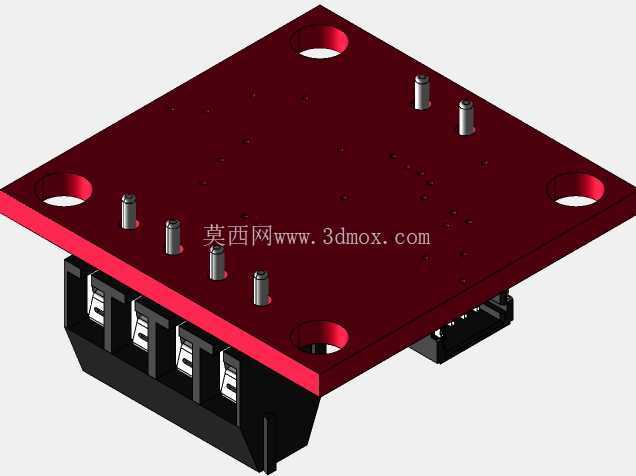

　　建模时需要把PCB本体、贴片IC、阻容元件、接插件和端子台分层处理。基板不能只用一块薄板代替，因为安装孔、边缘缺口、丝印图形和焊盘位置都会影响整机干涉检查。黑色端子台的高度明显高于普通贴片元件，若在底盘上方堆叠传感器支架，必须按真实高度预留空间；侧面Qwiic插座还要计入插头和线缆弯曲半径，否则外壳或横梁可能压住连接器。四角安装孔适合M2或相近小规格紧固件，孔中心到板边的距离、端子与孔位的相对位置，都应在装配模型中保留，以便校核螺柱、螺母和线缆的操作空间。

　　热设计也体现在结构细节上。驱动芯片在电机堵转、频繁换向或低电压大电流工况下会产生热量，因此板面围绕功率器件保留铜皮和元件间距，外壳设计时不宜把该区域完全封死。若把模块放入密闭盒体，应在芯片对应位置留出散热间隙，或让壳体与芯片之间形成导热路径；在开放机器人底盘上使用时，则要注意电刷电机产生的金属粉尘、焊渣和导线断头不要落在裸露焊盘之间。

　　接口定义让这块板更适合快速原型开发。I2C信号经过Qwiic线缆传输，接线顺序固定，主控只需通过地址写入控制寄存器，即可完成两路电机的正转、反转、刹车和释放。电源侧则与逻辑侧分开考虑，电池大电流从端子进入驱动级，板上稳压和滤波电路为通信与控制提供稳定参考。实际选型时，工程师关注的不只是芯片标称能力，还包括端子可接受线径、持续工作温升、安装孔距、连接器高度以及与主控板的地址冲突问题。

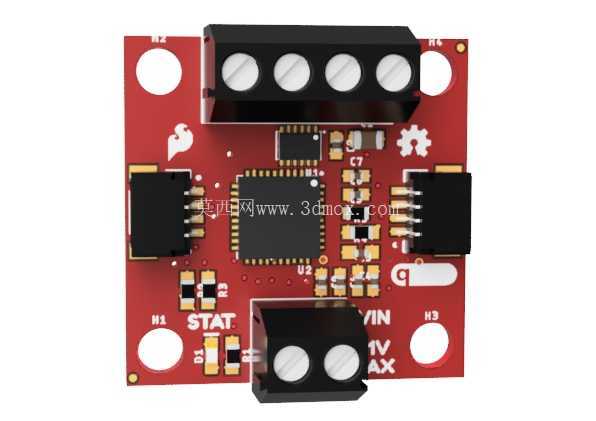

　　在三维装配中，该模块常被放在SCUTTLE类开放机器人底盘、BeagleBone或树莓派实验平台附近，旁边还可能布置电压转换、传感器支架和电池仓。模型应准确表达红色阻焊层、白色丝印、黑色连接器、银色焊盘以及贴片元件的高低差，使线束走向、维护插拔和板间堆叠都能在设计阶段检查。通过这种方式，驱动板不再只是电气原理图中的一个方框，而是具有安装边界、热区、接口方向和维护空间的真实机械部件。
