可寻址LED灯带微型控制电路板

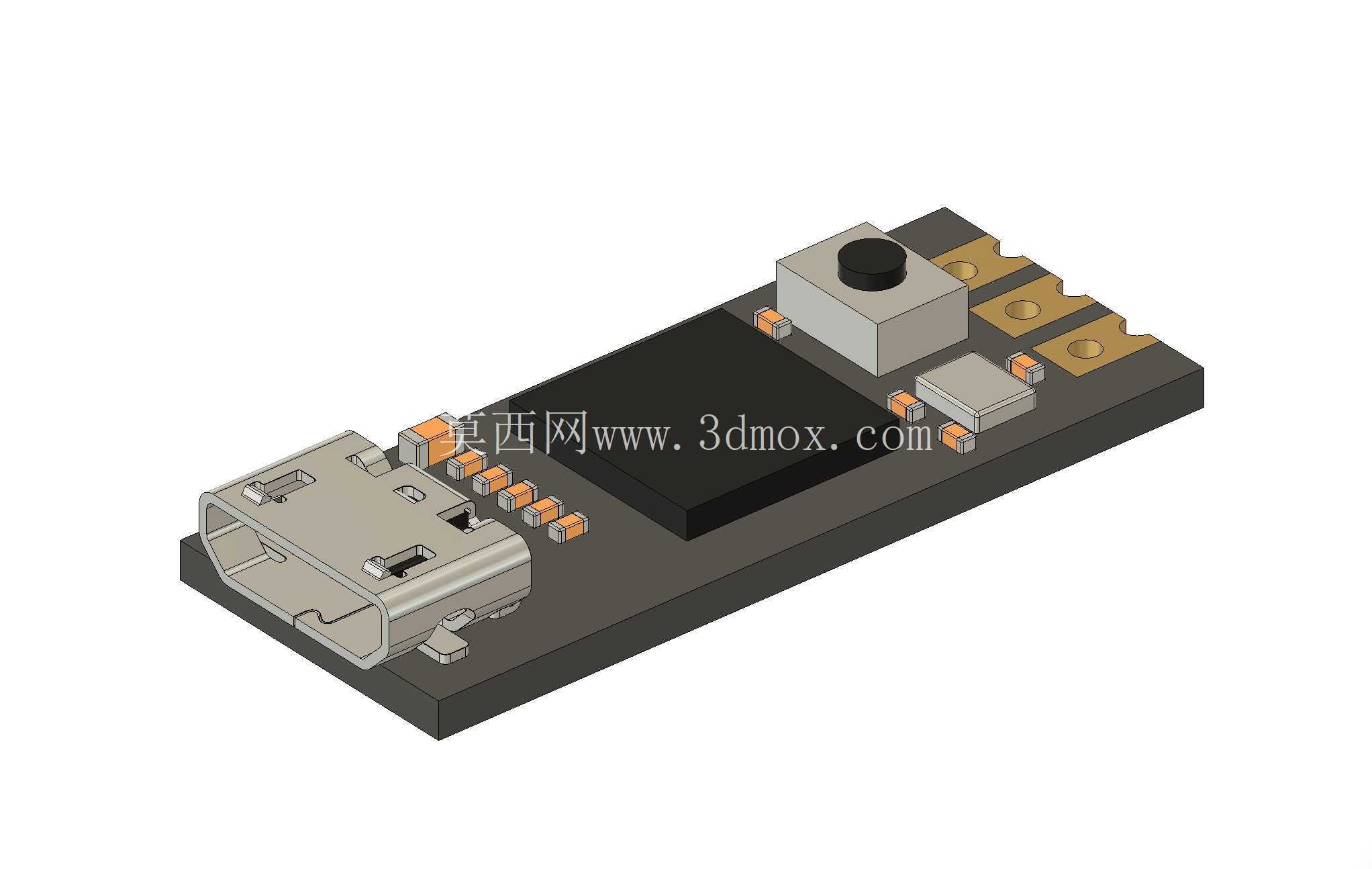

　　这块细长型控制板面向可寻址LED灯带的小型驱动场景，常见于桌面氛围灯、展柜照明、模型灯光改造、互动装置原型和小型电子制作中。它的核心任务不是简单提供电源通断，而是通过串行协议向灯带中的每颗LED发送独立颜色与亮度数据，使整段灯带能够呈现流水、呼吸、闪烁、分段显示或随外部信号变化的灯光效果。板上MicroUSB接口承担供电与数据接入边界，工程师在结构布置时需要优先考虑插头插拔空间、线缆弯折半径以及接口周围的壳体避让。若该板被嵌入灯具外壳，USB口前方应保留足够的插拔操作区，侧面不能被壳体筋位压迫，底部也应避免金属件直接接触焊盘。

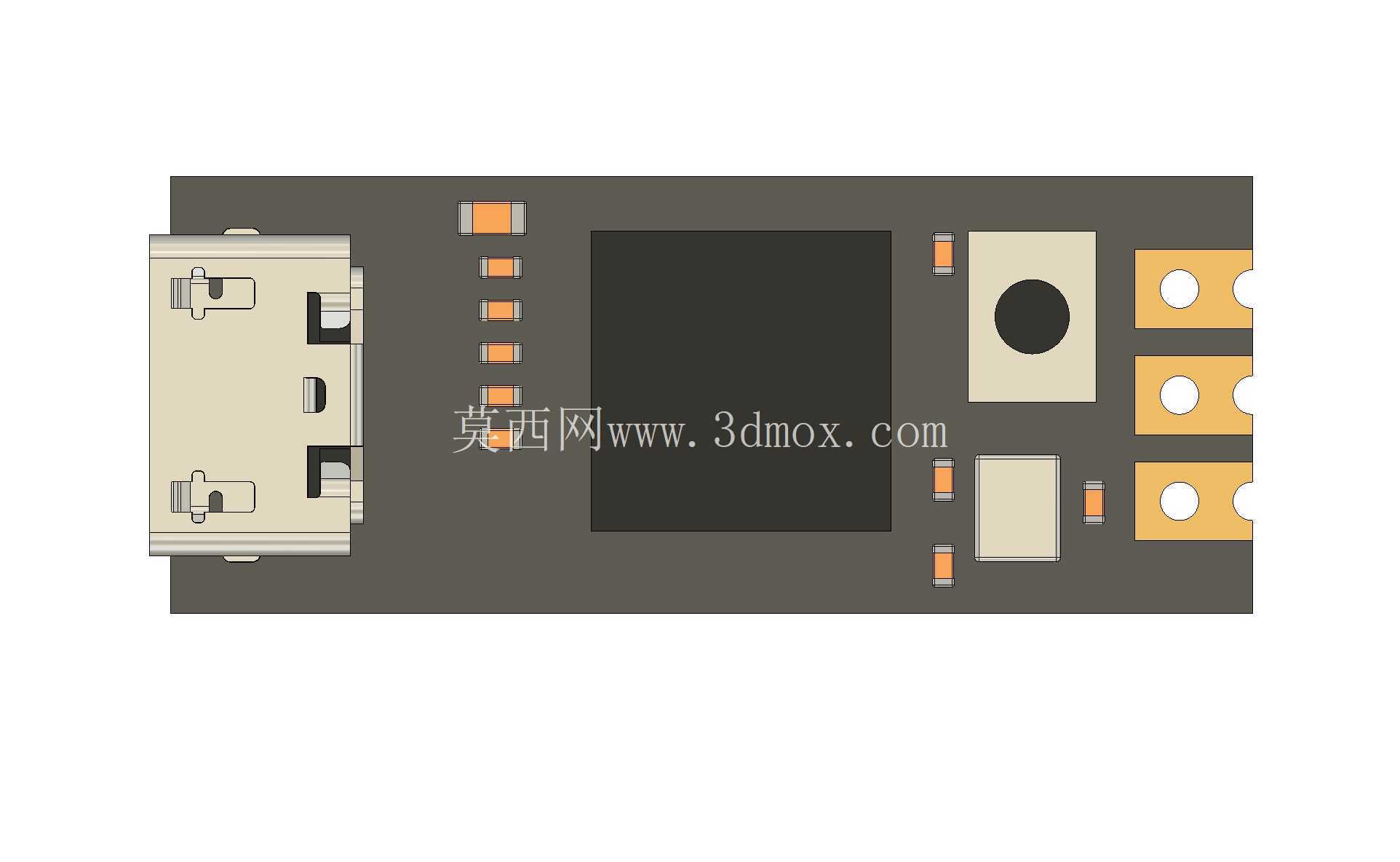

　　从板形来看，控制板采用窄长布局，适合沿灯带方向或狭小灯槽内安装。端部三个镀金接触区可用于电源或信号输出连接，这种设计减少了额外接插件所占高度，也为焊接、弹性触点压接或测试夹具连接提供了选择。实际装配时，接触区周边需要明确绝缘边界，尤其在金属外壳、铝型材槽或导电支架附近，应通过绝缘片、涂层或结构隔离防止短路。板上黑色主控芯片位于中部，周围布置小型贴片阻容元件，走线与器件间距体现了消费类电子模块紧凑化的设计思路。三维建模时，芯片本体、引脚高度、丝印区域和周边元件的投影都要保留，否则外壳内部限位、点胶空间和散热间隙容易判断失真。

　　板载轻触按键位于靠近输出端的位置，可用于模式切换、参数确认或现场调试。按键顶部突出于PCB表面，是整板高度控制中的关键特征。外壳设计若需要按键操作，应在按键正上方设置独立按钮或柔性膜片，并保证按压行程不会把力直接传递到焊点；若不需要用户操作，则壳体应避开按键，避免运输或装配过程中误触发。按键周围的圆柱封装和方形开关本体在模型中需要准确表达，因为它会影响上盖内表面与PCB之间的最小距离。

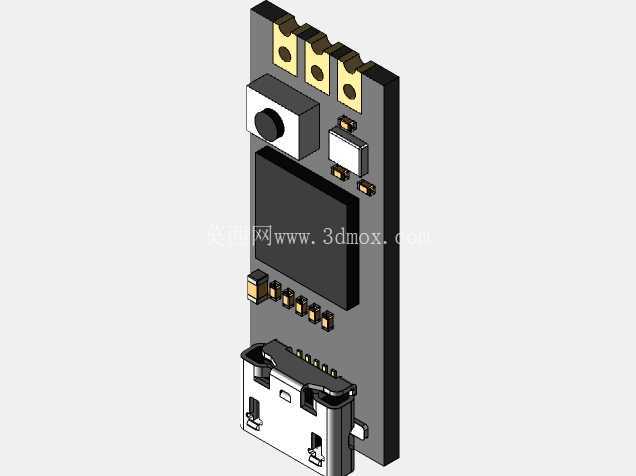

　　PCB本身厚度虽小，但在整机结构中不能只按二维图形处理。板边轮廓、端部金手指、USB金属壳、主芯片封装、贴片电阻电容、按键和小型连接器件共同构成了装配包络。进行干涉检查时，应重点核对USB金属外壳与壳体开口的间隙、按键与上盖按钮的同轴关系、芯片顶部与内壳筋位的安全距离，以及板底焊点与安装面之间的空隙。若采用螺钉固定，螺钉孔附近不能压到表面贴装器件；若采用背胶或卡槽固定，则要在板底留出平整区域，避免高器件影响贴合。

　　该控制板的使用方式决定了它对安装边界比较敏感。灯带通常工作在低压直流条件下，但多颗LED同时点亮时电流会沿电源线累积，因此输出触点、铜箔宽度和外接焊线都要满足载流需求。结构工程师在把它放入灯具时，不能只关注PCB能否放进去，还要考虑线缆出线方向、拉力释放、热源堆积和维修拆卸。MicroUSB线缆受侧向拉扯时，接口焊点会承受反复载荷，适合在壳体上增加线卡、挡墙或灌胶固定。板端输出线若直接连接灯带，也应在出线处设置锚固点，避免拉力传到金手指或焊盘。

　　在外观与装配关系上，这块板子没有复杂运动机构，却对小尺寸电子件的空间表达要求很高。USB插座的金属壳开口、舌片位置、固定脚和焊点轮廓，决定了外壳开孔是否真实可用；主芯片的方形体和顶部高度决定了内部避让；贴片元件的低矮排列决定了板下绝缘和板上遮挡范围；端部触点的位置则决定了与外部灯带或底座的对接方式。把这些特征纳入三维结构后，可以直接用于灯具内腔校核、透明外壳展示、安装支架设计以及装配工艺沟通。对于需要做小型灯光产品开发的人来说，这类控制板模型的价值在于把电气模块的真实占用空间提前纳入机械结构，而不是等样机装配时才发现插头、按键、焊点和线缆彼此冲突。
