带散热风扇的直流到直流控制器结构设计

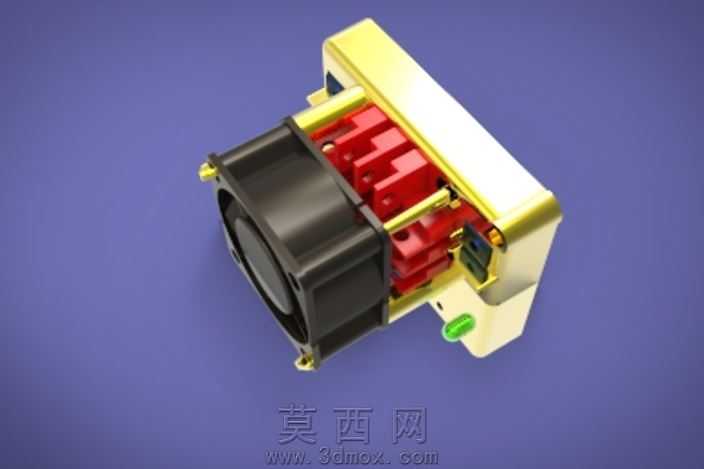

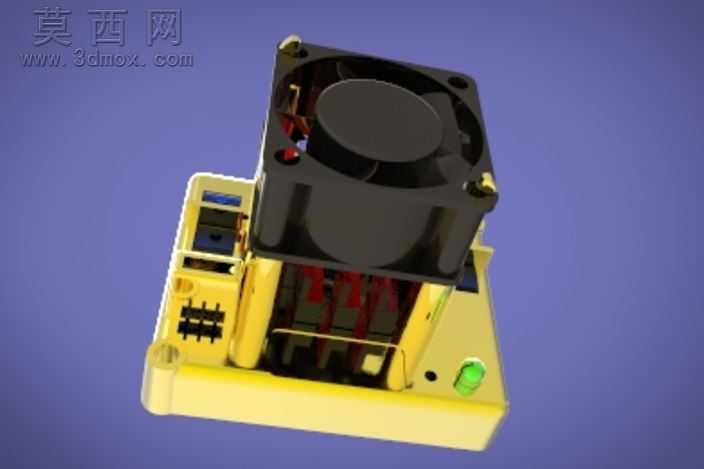

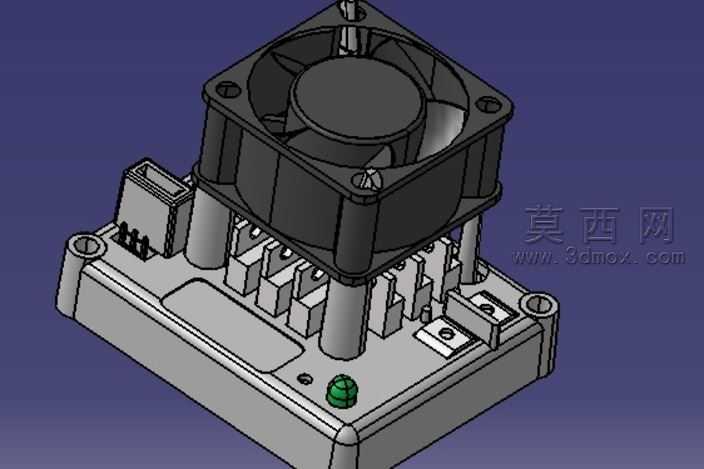

本作品为直流到直流控制器的三维建模设计，整体采用模块化布局思路，将功率转换核心、散热单元、外接接口整合为紧凑的一体化结构。建模阶段以实际工控场景的安装尺寸为基准，先搭建底部承载基座的框架结构，基座采用工程塑料材质的哑光黄质感渲染，表面预留了多组外接接线端口的卡槽位，端口处做了防呆结构设计，避免现场接线时出现插反失误。基座侧面集成了绿色状态指示灯的安装位，指示灯采用半透明PC材质渲染，通电后可直观展示设备运行状态。顶部的散热单元选用标准40mm轴流风扇，风扇外壳做了黑色哑光磨砂材质处理，四角预留了减震安装柱的固定孔位，风扇与下方功率板之间预留了均匀的通风间隙，可保证工作时热量快速导出，避免功率元件过热降频。内部功率转换区域做了分层结构设计，功率元件与控制电路之间设置了绝缘隔离挡板，挡板采用阻燃ABS材质渲染，既可以隔绝电磁干扰，也能提升设备运行的安全系数。渲染阶段采用了柔和的顶光加侧补光方案，既清晰展现了基座的卡槽纹理、风扇的格栅细节，也通过材质反光差异区分了塑料基座、金属接线端子、橡胶减震柱的不同质感，整体结构紧凑合理，兼顾了散热效率、安装便捷性与使用安全性，适配工控系统内的直流电压转换场景，可直接用于安装布局验证、结构干涉检查与产品展示演示。
