手轮驱动法兰连接式截止阀结构

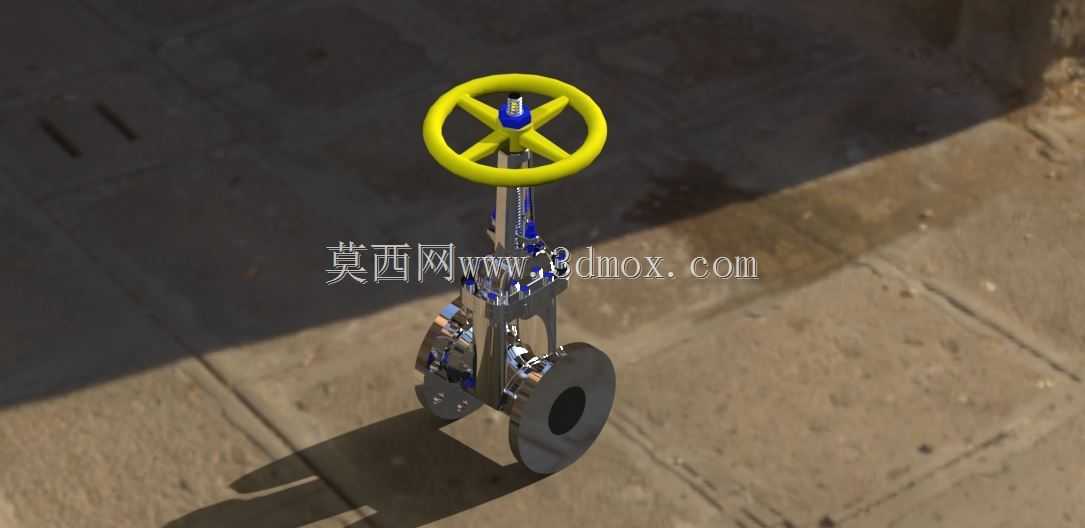

　　这类手轮驱动的法兰连接截止阀，常应用在石化、市政供水、暖通循环、工业制程流体管路中，承担管路通断、流量调节的核心作用，相比闸阀其调节精度更高，密封面受流体冲蚀的影响更小，适合需要频繁调节开度、对截断密封性有较高要求的工况场景。从结构设计来看，顶部的轮辐式手轮采用大直径设计，操作时可通过增大力臂降低启闭力矩，即便无辅助工具也能完成手动操作，手轮与阀杆之间通过方榫配合传递扭矩，配合防松螺母避免长期操作出现松脱。阀杆采用明杆结构设计，启闭过程中阀杆随手轮旋转做升降动作，操作人员可直接通过阀杆露出的高度判断阀门当前开度，同时外露的阀杆螺纹部分不会与管内流体接触，避免流体介质腐蚀螺纹，延长操作机构的使用寿命。

　　阀体部分采用直通式流道设计，介质从一端法兰进入，绕过阀瓣密封面后从另一端法兰流出，流道阻力相比角式结构更小，适合长距离输送管路的压降控制。两侧的法兰连接端采用标准管法兰尺寸，可直接与同压力等级的管路法兰配对安装，安装时需注意法兰密封面的平行度，搭配对应压力等级的密封垫片，对称拧紧连接螺栓避免法兰偏斜导致泄漏。阀瓣与阀座的密封面采用堆焊硬质合金的设计，可耐受含少量固体颗粒的流体冲刷，长期启闭操作也能保持可靠的密封性能，阀瓣与阀杆之间采用活动连接结构，关闭时阀瓣可自适应微调角度，与阀座密封面完全贴合，避免因加工或安装偏差导致密封失效。

　　填料函部分设置在阀杆穿出阀体的位置，采用多层柔性石墨填料搭配压盖结构，通过拧紧压盖螺栓即可挤压填料抱紧阀杆，实现阀杆处的动密封，长期使用出现填料泄漏时，可在带压状态下适当拧紧压盖螺栓消除泄漏，无需停机拆解阀门。整体结构的安装边界需预留手轮操作空间，手轮顶部距离周边管线或设备的净距需满足单人操作的空间要求，阀杆升降行程范围内无结构干涉，阀体底部无需额外支撑，依靠两侧法兰连接即可承受管路的常规载荷，若应用在大管径、高压力工况下，可在阀体下方增设辅助支撑避免长期受力导致法兰变形。
