卡莱特5A-75E LED显示接收控制板卡

　　这款卡莱特5A-75E接收卡，是LED显示控制系统里的核心信号转接部件，主要应用在室内外全彩LED显示屏的信号传输链路中，承担着将发送端输出的视频图像信号，拆解分配到对应显示模组的作用，不管是商显场景的门店门头屏、展会租赁屏，还是固定安装的会议室大屏、舞台背景屏，只要是采用hub75接口标准的常规LED显示单元，都能通过该板卡完成信号的级联传输与像素点驱动控制。

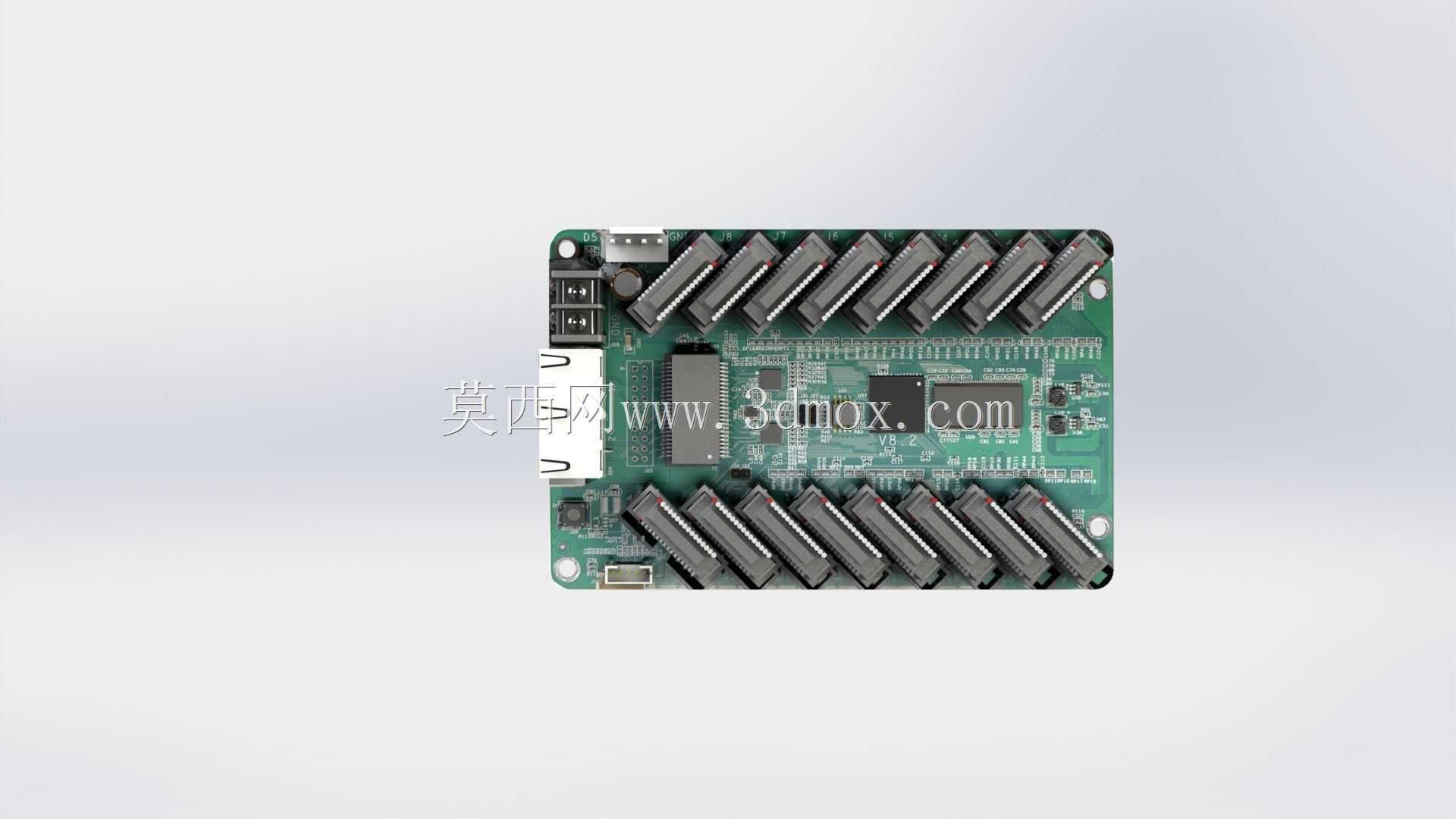

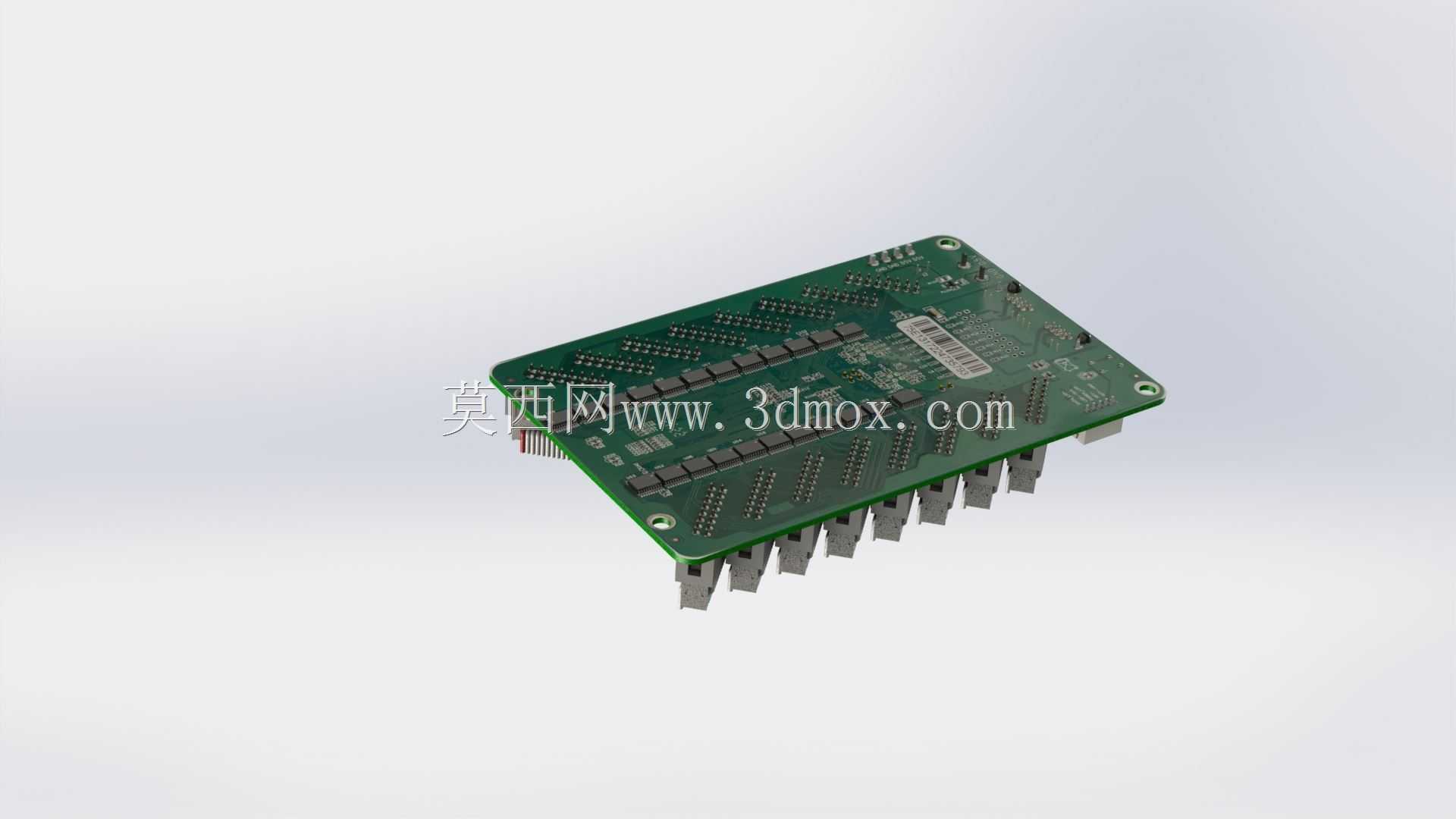

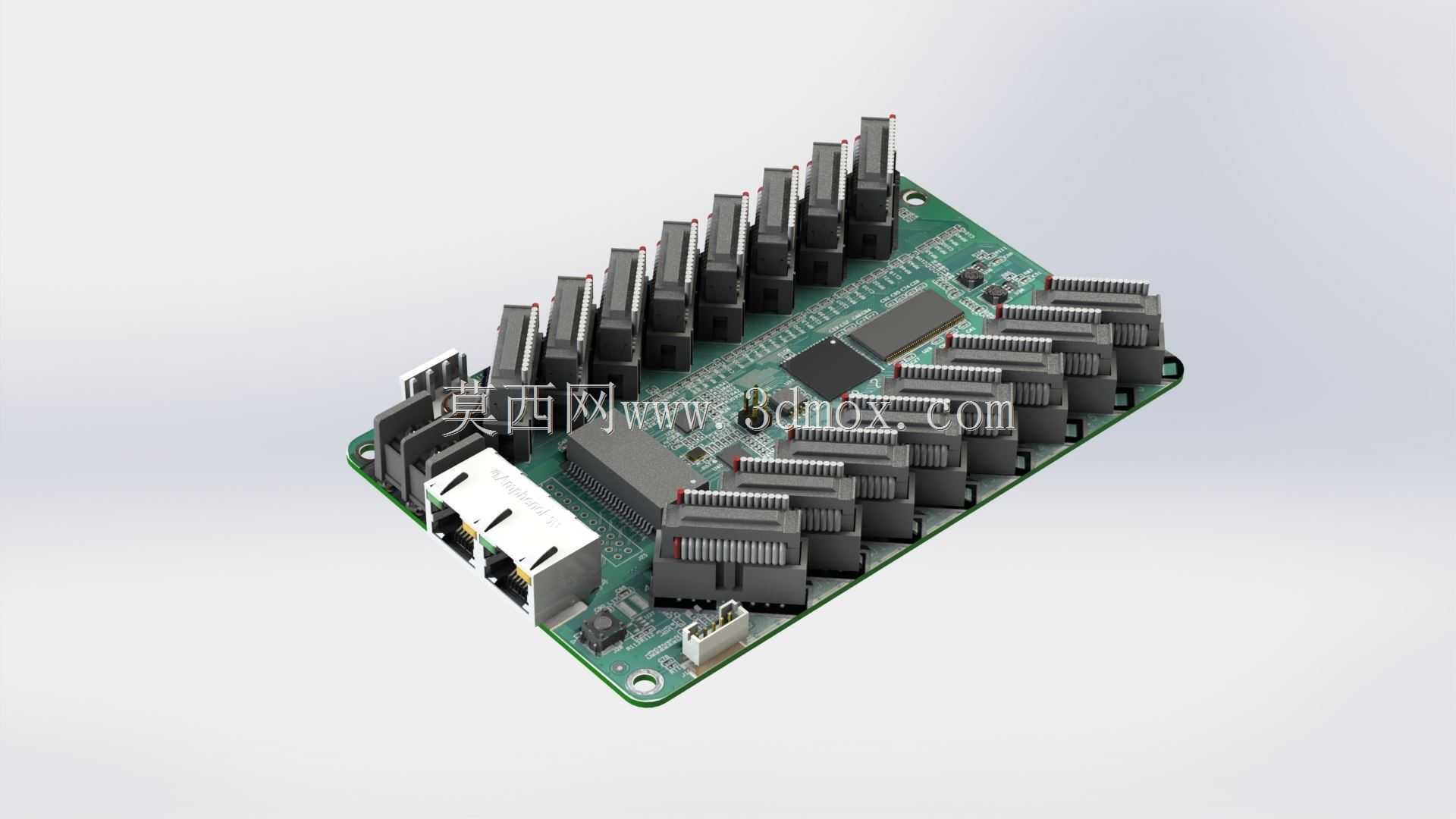

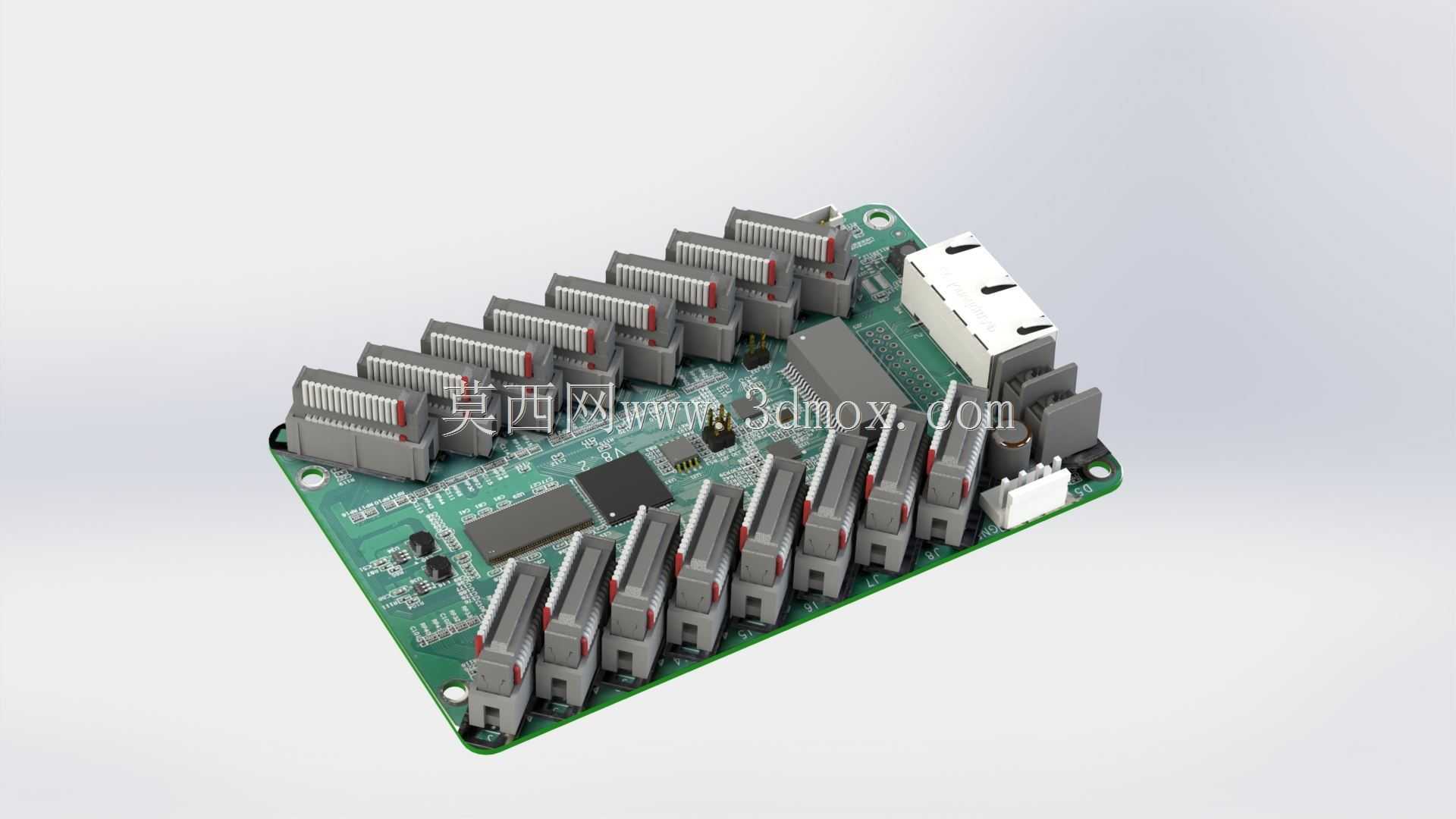

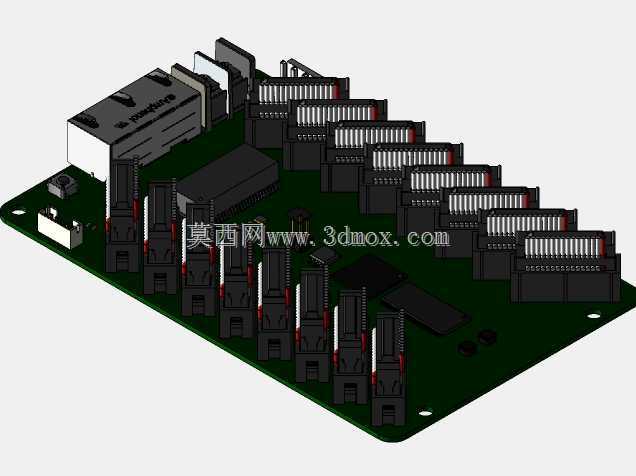

　　从板卡的结构设计来看，PCB采用标准的工业级玻纤板基材，板上排布的多组排针接口严格匹配常规LED模组的hub75接线定义，接口间距、引脚定义完全遵循行业通用规范，安装时不需要额外定制转接线材，直接和模组排线对接即可完成信号连通，板载的网口用于和上级发送卡或者同链路的其他接收卡完成级联，双网口的设计支持信号的环路备份，单链路出现接线故障时不会导致整屏信号中断。

　　设计阶段充分考虑了屏体内部的安装空间限制，板卡整体厚度控制在常规接收卡的标准尺寸范围内，板边预留的固定孔位适配市面上主流的LED接收卡安装卡槽，不管是贴装在模组背面还是固定在屏体内部的安装条上，都不会和周边的电源、线材产生结构干涉，板上的接插件全部采用带锁扣的设计，长时间运行在震动或者温差变化较大的户外场景下，也不会出现排线松脱导致的显示闪断问题。板载的处理芯片负责完成信号的解码、灰度数据重组，支持rgb全彩信号的逐点校正数据存储，校正参数可以直接烧录到板载存储芯片中，更换接收卡时不需要重新上传整屏校正数据，能大幅降低现场运维的调试工作量。

　　接口排布上，所有信号输出接口沿板卡长边等距排布，接线时排线可以顺着模组的安装方向自然走线，不会出现线材过度弯折挤压的情况，电源接口采用标准的直流供电座，适配屏体内部通用的5V直流供电回路，供电引脚的走线做了加宽处理，大负载运行时不会出现板卡局部过热的情况，板上的状态指示灯排布在板边位置，安装到屏体内部后也能直观观察到电源、信号的运行状态，方便现场排查故障。
