两片式法兰连接手动球阀结构设计

　　这款两片式法兰球阀的结构设计，核心围绕中低压工业管路的截断控制需求展开，在石化、市政给排水、暖通循环、普通化工原料输送等场景中，这类阀件是管路系统里应用频次极高的通断控制部件，相比闸阀、截止阀，它的流阻更低，全开状态下介质通道近乎平直，不会出现明显的压力损失，尤其适合输送带轻微颗粒杂质的流体介质，不易出现卡涩堵滞的问题。从结构设计逻辑来看，两片式阀体的拆分面设置在阀腔中部分段位置，相比一体式阀体，它的内部球体、阀座密封件的装配难度更低，后期现场维护更换密封件时，不需要将整阀从管路上完全拆下，只需松开阀体连接螺栓即可拆分检修，大幅降低运维的拆装工作量。

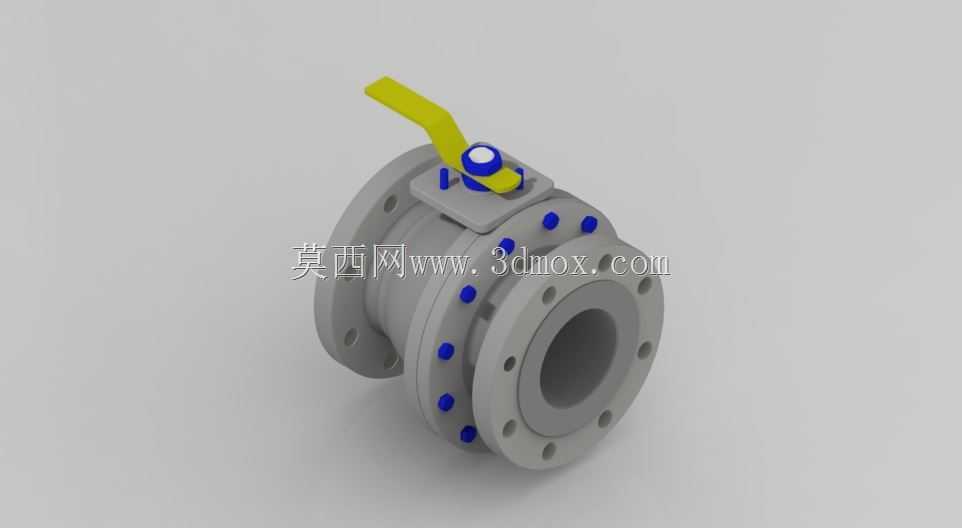

　　阀体两端采用标准法兰连接结构，法兰端面的螺栓孔分布、密封面凸台尺寸完全匹配对应压力等级的管路法兰标准，安装时只需对齐法兰孔位，加装密封垫片后均匀锁紧螺栓即可完成固定，不需要额外加工适配接口，适配绝大多数常规工业管路的安装边界。手动操作的手柄采用扁方结构与阀杆顶端配合，手柄的转动角度限位直接做在阀体上端的阀盖位置，转动90度即可完成全开全关的动作切换，操作人员在现场不需要额外观察阀位指示，通过手柄的朝向就能快速判断阀门的通断状态，手柄表面做了防滑的弯折结构，戴劳保手套操作时也不会出现打滑脱手的问题。

　　阀杆采用下装式防飞出结构，即使阀腔内部出现压力异常升高的情况，阀杆也不会被内部介质压力顶出造成泄漏，阀杆与阀体接触的位置设置了多道密封圈，分别适配不同温度区间的密封需求，常温工况下丁腈橡胶密封圈即可满足零泄漏要求，高温工况可更换氟橡胶密封件适配。阀体连接位置的蓝色紧固件采用内六角螺栓，装配时受力均匀，能保证两片阀体结合面的密封压力一致，不会出现局部压合不严导致的外漏问题。球体采用高精度加工的通径结构，球面粗糙度控制在极低水平，与阀座密封面贴合时能形成连续的密封环带，即使在低压工况下也能保证可靠密封，不会出现内漏串流的问题。

　　整体结构没有冗余的复杂零件，所有零部件都采用通用化设计，易损件都可以直接采购标准件替换，不需要定制特殊配件，对于设备运维方来说，备件储备的成本更低，故障处理的响应速度更快。在安装边界上，阀的整体长度、法兰外径、螺栓孔中心距都严格遵循对应公称通径的标准尺寸，设计选型时不需要额外核对安装空间，只要管路系统的压力等级、通径匹配，就可以直接替换同规格的其他类型截断阀，互换性极强。
