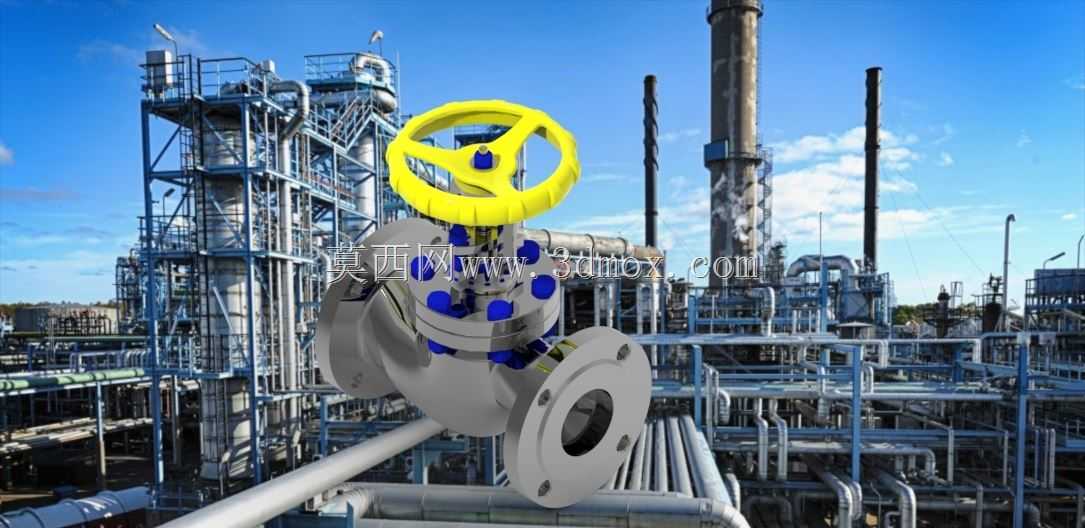

法兰连接式手动截止调节阀三维结构

　　这类手动法兰式调节阀常被布置在石化、精细化工、市政供热这类带压流体输送管路上，核心作用是通过改变阀瓣与阀座的通流间隙，精准调控管路内流体的压力、流量参数，避免下游管路因压力骤升出现密封失效、管件爆裂的问题，也可在支路检修时充当截断元件实现管路分段隔离。从结构设计逻辑来看，手轮采用大直径轮辐式结构，配合阀杆梯形螺纹传动，操作时能通过增大力臂降低启闭力矩，即便在带压工况下，现场操作人员无需借助额外加力杆也能完成开度调节；阀盖与阀体连接部位采用多组均布螺栓紧固，配合金属缠绕垫片实现静密封，能适配中高压工况下的长期密封需求，避免介质沿结合面出现外漏。

　　阀体采用流线型直流道设计，相比直角式流道能大幅降低介质流经时的局部阻力损失，减少管路输送过程中的能耗，同时流道内壁做圆弧过渡处理，能避免介质内的固体杂质在阀腔内部沉积卡涩阀瓣运动部件。法兰连接端严格遵循对应压力等级的管路法兰标准设计，螺栓孔中心距、法兰密封面凸台高度、端面粗糙度都匹配通用工业管路安装要求，现场安装时无需额外加工转接件，可直接与同规格管路法兰配对，安装时需注意预留手轮操作空间，手轮上方及侧方至少保留300mm操作间隙，方便后期运维时调整开度、更换阀杆密封填料。阀杆采用上装式结构设计，后期维护时无需将整个阀体从管路上拆卸，只需拆下阀盖紧固螺栓即可将阀杆、阀瓣组件整体抽出，更换密封件或修复密封面，大幅降低现场运维的工作量。阀瓣密封面采用堆焊硬质合金处理，能耐受含少量固体颗粒介质的长期冲蚀，相比普通铜质密封面使用寿命提升数倍，适配水、蒸汽、轻质油品等多种常见工业介质的输送工况。
