叠层式注塑模具结构三维设计

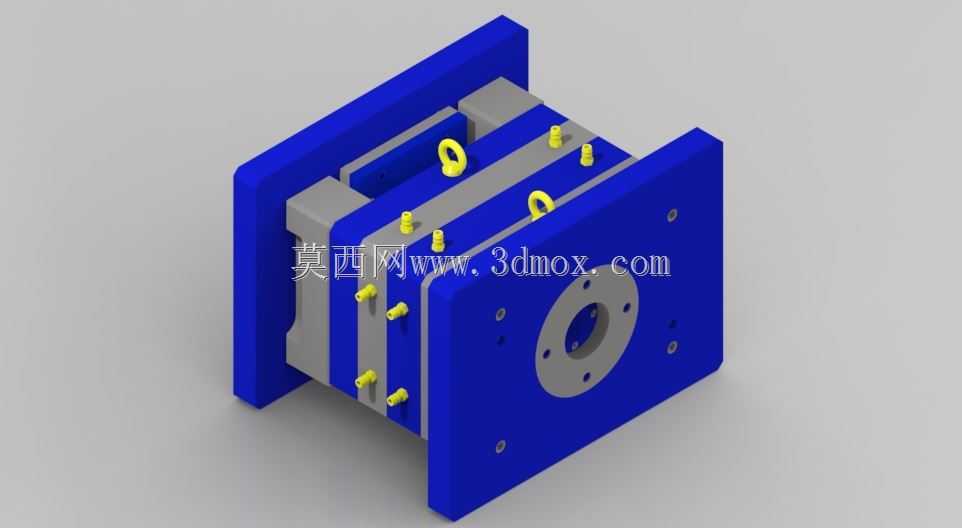

　　这套叠层式注塑模具结构，主要面向中小型热塑性塑料零件的批量注塑成型场景，在消费电子外壳、小型家电结构件、精密汽配小零件的量产线中应用广泛，相比常规单层注塑模，能在不额外增加注塑机锁模力阈值的前提下，将单模次成型产出提升近一倍，有效压缩单位零件的成型周期分摊成本。从结构设计逻辑来看，模具采用双分型面叠层布局，将两个型腔层对称布置在中间热流道板的两侧，进料从注塑机炮嘴接入中间流道板后，均衡分流到前后两层型腔，避免单侧进料带来的压力不均问题。模架主体采用高刚性模板组合，外侧蓝色模板为定模与动模的基座支撑板，承担锁模时的压力传导，表面预留的吊装环安装位，适配车间常规天车吊装作业，方便模具上机安装与后期拆模维护。

　　模板之间的导向采用精密导柱导套配合，保证两层型腔合模时的同轴度误差控制在成型公差允许范围内，避免出现飞边、错模等成型缺陷。面向安装适配场景，模具动模侧的法兰定位圈尺寸严格匹配对应吨位注塑机的定位孔标准，安装时可快速完成炮嘴与浇口套的对中，无需反复调整位置。模板四周布置的紧固螺栓采用对称排布，合模锁紧时受力均匀，避免长期生产中模板出现翘曲变形。模具的顶出结构采用同步顶出设计，开模时两层型腔的塑件可同步完成脱模，不会出现单侧顶出卡滞的问题，适配自动化取件机械手的取件节拍，减少人工取件的等待时间。

　　从结构细节来看，冷却水道在各层模板内采用循环回路布局，保证成型过程中型腔各区域温度均匀，减少塑件冷却不均带来的翘曲、缩痕问题，水道接口统一布置在模具侧下方，避免与注塑机的周边管路、机械手运动路径产生干涉。这套结构在设计时充分考虑了量产场景的维护便利性，易磨损的导套、浇口套等零件均采用标准化快换结构，出现磨损时无需拆解整副模具即可完成更换，有效减少产线停机维护时间。叠层结构的流道设计采用平衡式布局，保证各型腔进料速度、压力一致，让同模次成型的零件尺寸一致性满足精密装配要求，适配后续自动化装配线的供料公差要求。
