塑料注塑成型用模具结构三维设计

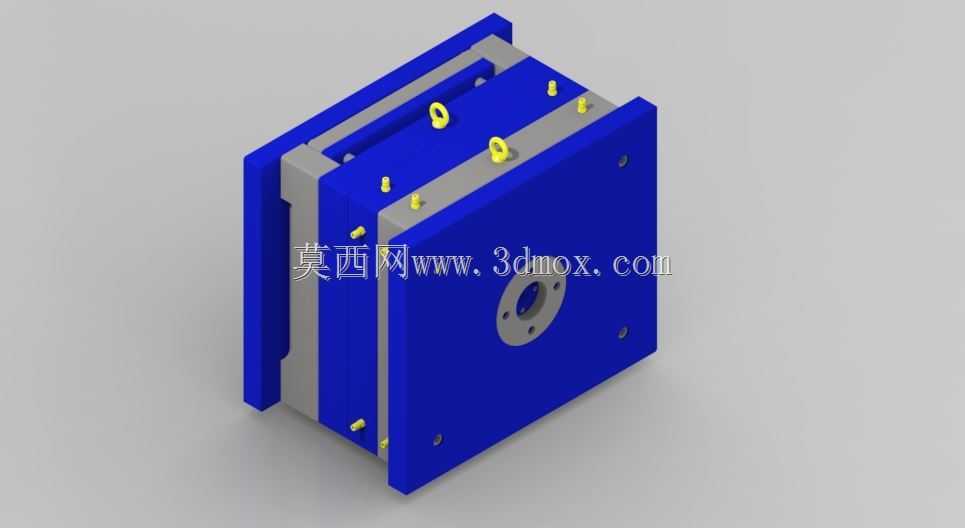

　　这套塑料注塑模具结构，面向中小尺寸热塑性塑料零件的批量注塑生产场景，适配常规卧式注塑机的装夹规格，可直接用于日用塑料件、小型工业塑料结构件的成型作业。从结构布局来看，模架采用标准两板模叠层设计，整体为方正块体结构，外侧蓝色部分为模架的定模板、动模板基体，通过多组内六角紧固件完成各层板件的锁合固定，模板边缘布置的黄色吊环螺钉，适配模具吊装转运、上机装夹的起吊需求，吊环位置经过重心校核，起吊时可保持模体平衡，避免倾斜磕碰导柱导套配合面。

　　模具中心区域设置有圆形浇口套安装位，可直接匹配注塑机喷嘴的对接尺寸，浇口套与定模模仁的流道对接处做了圆弧过渡处理，减少注塑过程中熔融塑料的流动阻力，避免流道凝料残留影响连续生产。分型面设置在动定模贴合的中间层位置，分型面周边做了精准的贴合研配处理，合模时可保证足够的锁模密封性，避免注塑充模过程中出现飞边溢料问题，同时分型面处设置有定位锁止结构，合模时可自动校正动定模的相对位置，避免反复开合模造成的模仁错位，保障成型零件的尺寸精度。

　　导柱导套组件分布在模架的四角位置，导柱采用高耐磨轴承钢材质，表面做硬化处理，开合模过程中为动定模提供精准的滑动导向，导柱端部做了导入倒角，即使合模时存在微小位置偏差也能顺利导入，避免硬接触损伤模架配合面。模架侧面预留有冷却水路的接口位置，可根据成型塑料的工艺要求接入温控循环系统，通过模仁内部的循环水路控制模具温度，保障塑料充模后的冷却均匀性，减少成型件的内应力与翘曲变形问题。顶出机构集成在动模侧内部，开模后可通过注塑机的顶杆驱动，将冷却固化后的塑料件从模仁上平稳顶出，顶针位置避开成型件的外观面，避免顶出痕迹影响零件外观质量。

　　从安装边界来看，模体的长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，模具厚度满足注塑机的最大最小模厚安装要求，无需额外加装垫板即可完成上机装夹，锁模力匹配设计充分考虑了常规PP、ABS、PS等常用塑料的充模压力需求，可稳定完成单腔或多腔小型塑料件的连续注塑作业，模架各板件的厚度经过刚度校核，在额定锁模力下不会出现挠曲变形，长期生产可保持稳定的合模精度。
