定柱式旋臂起重吊运设备结构设计

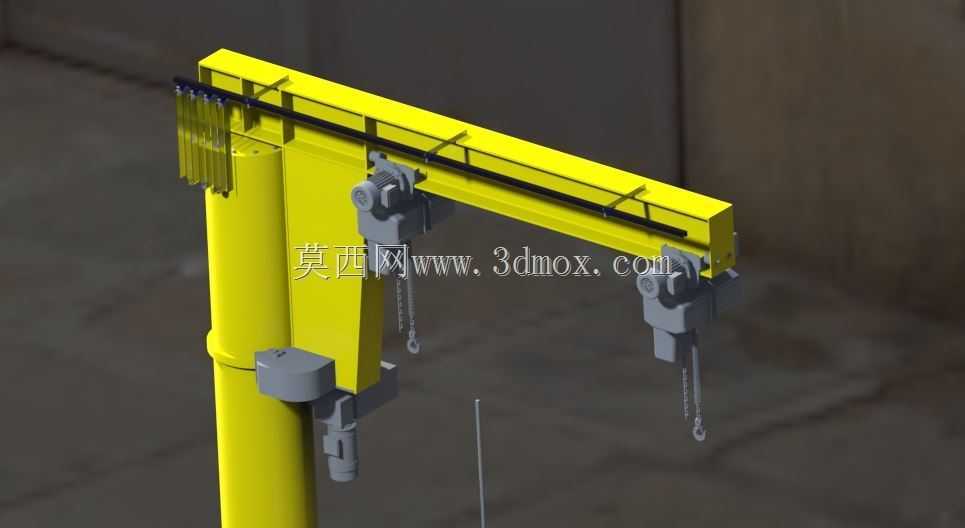

　　这款定柱式旋臂吊运设备，主要面向中小型生产车间的工位间物料转运场景，适配机床上下料、工装夹具转运、轻型工件跨工位调运等作业需求，可覆盖以立柱为圆心的圆形作业半径范围，填补了桥式起重机无法覆盖的小范围高频吊运需求空白，在机械加工车间、装配工位、仓储分拣区都有广泛的应用空间。设备采用立式圆柱立柱作为核心承载结构，立柱底部通过地脚螺栓与混凝土地基刚性连接，安装时需保证立柱端面的水平度偏差控制在合理范围内，避免悬臂回转时出现卡滞或附加载荷。

　　悬臂梁采用箱型截面设计，沿长度方向布置有运行轨道，配套的电动葫芦可沿轨道做直线往复移动，同时悬臂整体可绕立柱轴线做360度回转，两个方向的运动组合可实现作业半径内任意点位的物料吊运，无需额外铺设长距离运行轨道，对车间场地的适配性更强。设计阶段优先考虑了载荷传递路径的合理性，电动葫芦的轮压通过轨道传递给悬臂梁，再通过悬臂根部的回转支承结构将载荷传递到立柱，最终全部载荷由地基承担，各连接部位的螺栓预紧力、焊缝强度都经过载荷工况校核，可承受额定载荷下的静载与动载冲击，同时悬臂梁设计有一定的上拱度，抵消满载时的下挠变形，避免葫芦运行出现爬坡或卡阻。

　　设备的回转机构采用手动与电动结合的驱动形式，轻载时可手动推动悬臂回转，重载时可通过电动驱动实现平稳回转，端部设置有行程限位块，避免葫芦运行脱出轨道，立柱下部设置有电气走线通道，所有供电线缆都沿立柱内部与悬臂侧部的拖链布置，避免线缆外露被剐蹭损坏。安装时需注意立柱的地基承载能力要匹配设备额定起重量对应的载荷，悬臂回转范围内不能有固定的设备或建筑结构干涉，悬臂下沿距离地面的作业净空要满足吊运工件的通行需求，电动葫芦的起升高度要适配工位的最高吊点需求，避免出现起升高度不足无法完成工件吊运的情况。整体结构采用模块化设计，立柱、悬臂、回转机构、电动葫芦都可拆分运输，现场安装时仅需完成立柱固定、悬臂吊装对接、电气接线即可投入使用，后期维护时可单独更换易损部件，降低运维成本。
