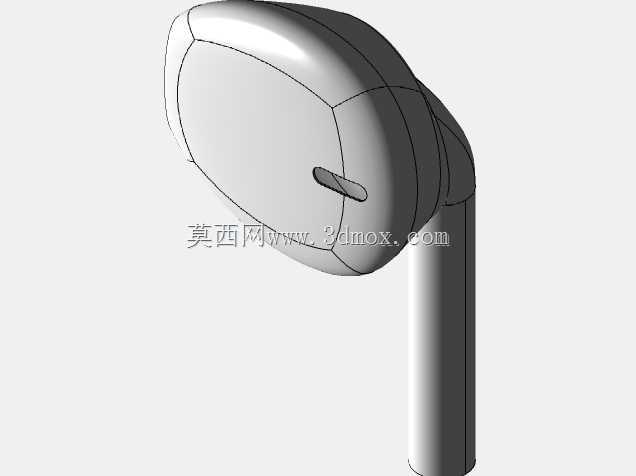

半入耳式无线蓝牙耳机结构设计

　　日常做消费电子结构设计时，半入耳蓝牙耳机的建模是很考验细节把控的项目，这类产品直接和人体耳廓接触，所有曲面的顺滑度、轮廓的贴合度都直接影响佩戴体验。从实际使用场景来看，这类耳机主要适配日常通勤、办公通话、运动随身听等场景，不需要深入耳道，长时间佩戴的压迫感更低，适配不同人群的耳廓尺寸兼容性也更强。建模过程中首先要确认的是佩戴接触区域的曲率，耳机头部的椭圆曲面不能做的过于突兀，边缘要做连续的圆角过渡，避免佩戴时硌伤耳甲腔区域，出音嘴的位置要对准耳道方向，同时预留出声孔的安装位，还要兼顾内部元器件的排布空间——耳机头部的腔体需要容纳发声单元、蓝牙天线、触控传感器以及小型锂电池，曲面的壁厚要控制在均匀范围内，避免注塑成型时出现缩水、翘曲的缺陷。

　　耳机柄的部分做了收窄的流线过渡，和头部的衔接处做了G2连续的曲面处理，既保证外观的整体性，也在柄部预留了麦克风拾音孔、充电触点的安装位置，柄部的长度要控制在不会触碰下颌的范围内，同时兼顾拿取时的握持手感，用户从充电盒取出耳机时，手指捏持柄部的摩擦力也要通过表面的微曲面设计来保证，不会出现打滑脱落的情况。从安装边界来看，耳机整体的最大外轮廓尺寸要适配通用的充电盒仓体，头部的最大直径不能超过常规充电盒的单仓内径，柄部的厚度要控制在充电盒翻盖合模的间隙范围内，同时要预留出和充电盒磁吸定位的配合位置，保证放入充电盒时可以精准对位充电触点。

　　设计时还要考虑日常使用的跌落防护，所有外露的边角都做了圆弧处理，避免跌落时出现应力集中导致壳体开裂，出声孔的位置做了凹陷的防尘网安装槽，既可以固定防尘网，也能避免日常使用时灰尘、汗液直接进入发声单元内部。拾音孔的位置要避开用户说话时的气流直吹区域，降低通话时的风噪影响，同时孔位的直径要控制在合适范围，兼顾拾音效果和壳体的结构强度。这类半入耳耳机的建模难点在于人体工学曲面的拟合，不能只追求外观的流线感，要反复对照耳廓的接触点调整曲面弧度，保证佩戴时的受力点分散在耳甲腔的多个支撑位置，不会出现单点压迫的情况，同时内部的筋位、卡扣结构要和外部曲面保持均匀的壁厚，保证注塑生产时的成型良率，壳体的合模线要设计在用户佩戴时不会接触皮肤的位置，避免合模线的毛刺影响佩戴舒适度。
