诺瓦星MRV336LED显示接收卡结构

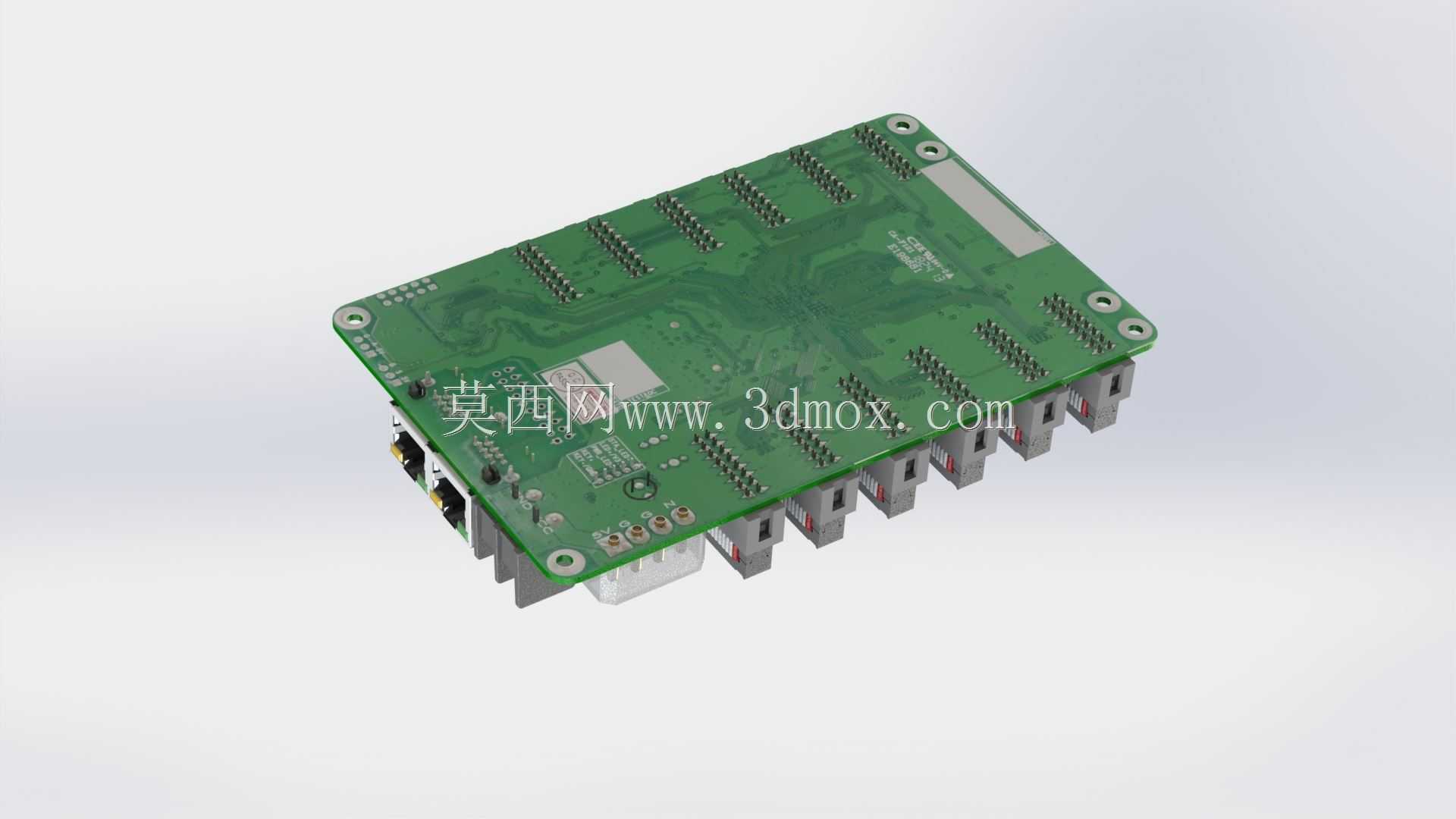

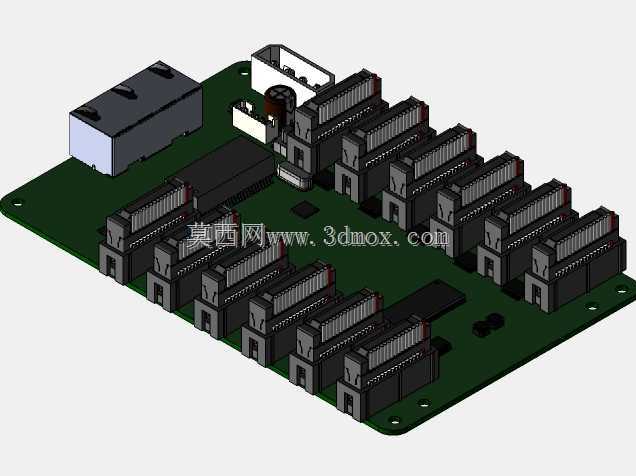

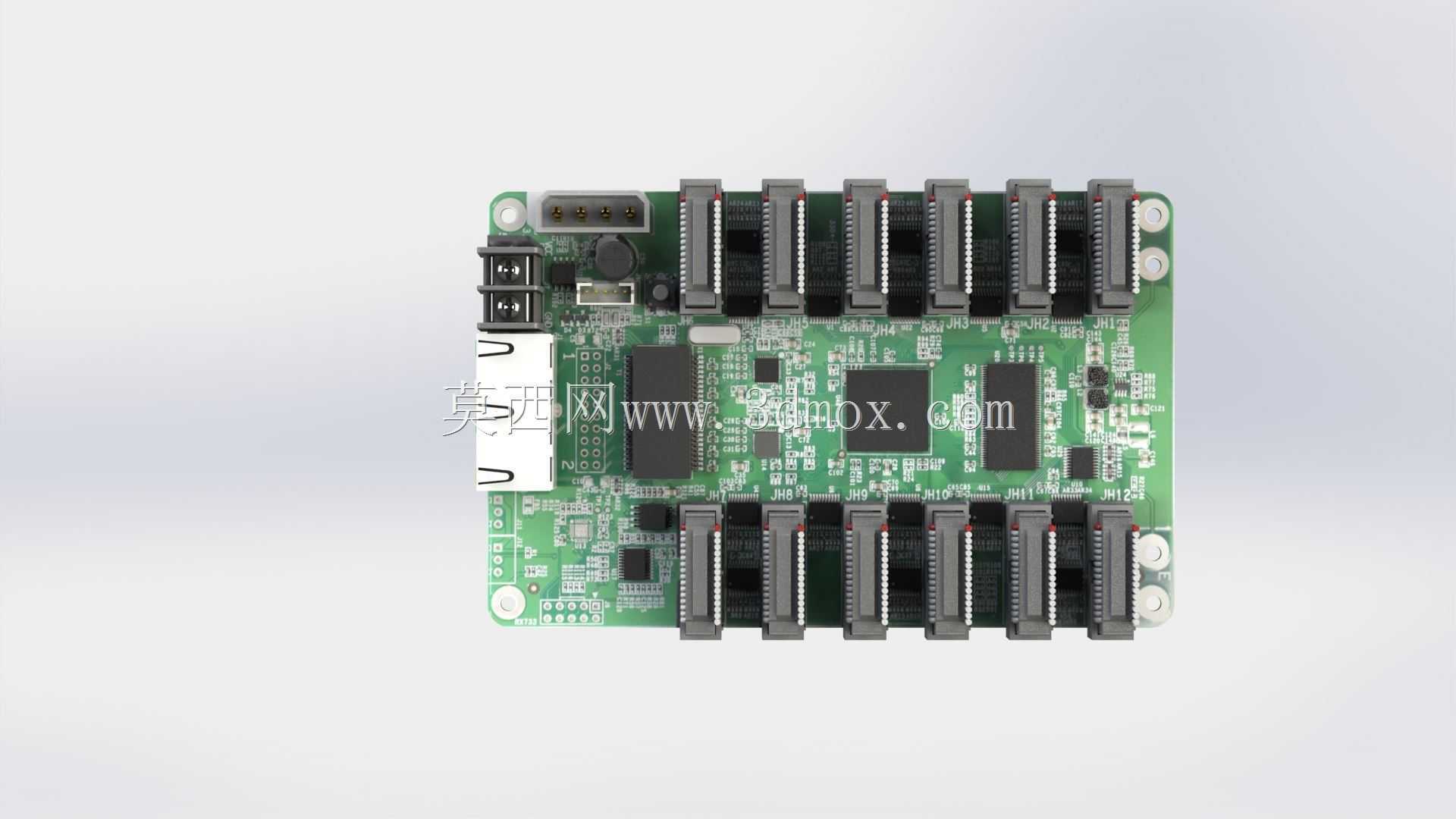

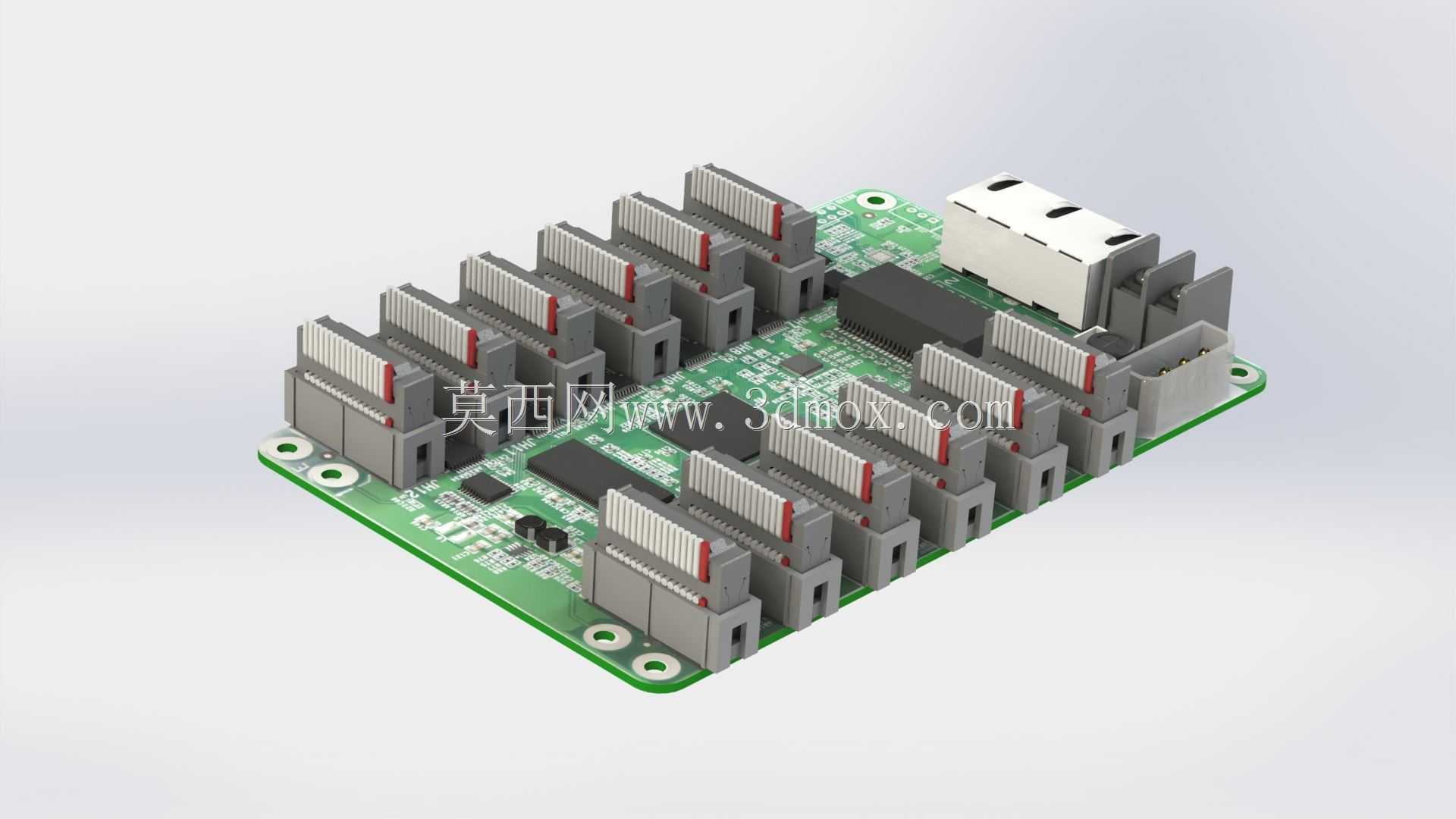

　　这款接收卡是LED显示控制系统里的核心信号中转部件，日常多部署在各类室内外LED显示屏的箱体内部，承担着从发送端获取视频信号、拆分数据后逐行驱动对应灯板模组的作用，不管是商超的广告大屏、展馆的展示墙、舞台的租赁屏还是指挥中心的调度显示屏，只要是采用诺瓦星控制方案的LED显示系统，基本都能见到同类型接收卡的身影。从结构设计来看，整块PCB板采用标准的板卡布局思路，板载16个HUB75接口沿板边两侧对称排布，这种排布方式能最大程度缩短到各个灯板模组的排线长度，减少信号传输过程中的衰减与干扰，同时避免排线交叉缠绕给箱体内部走线带来的麻烦。

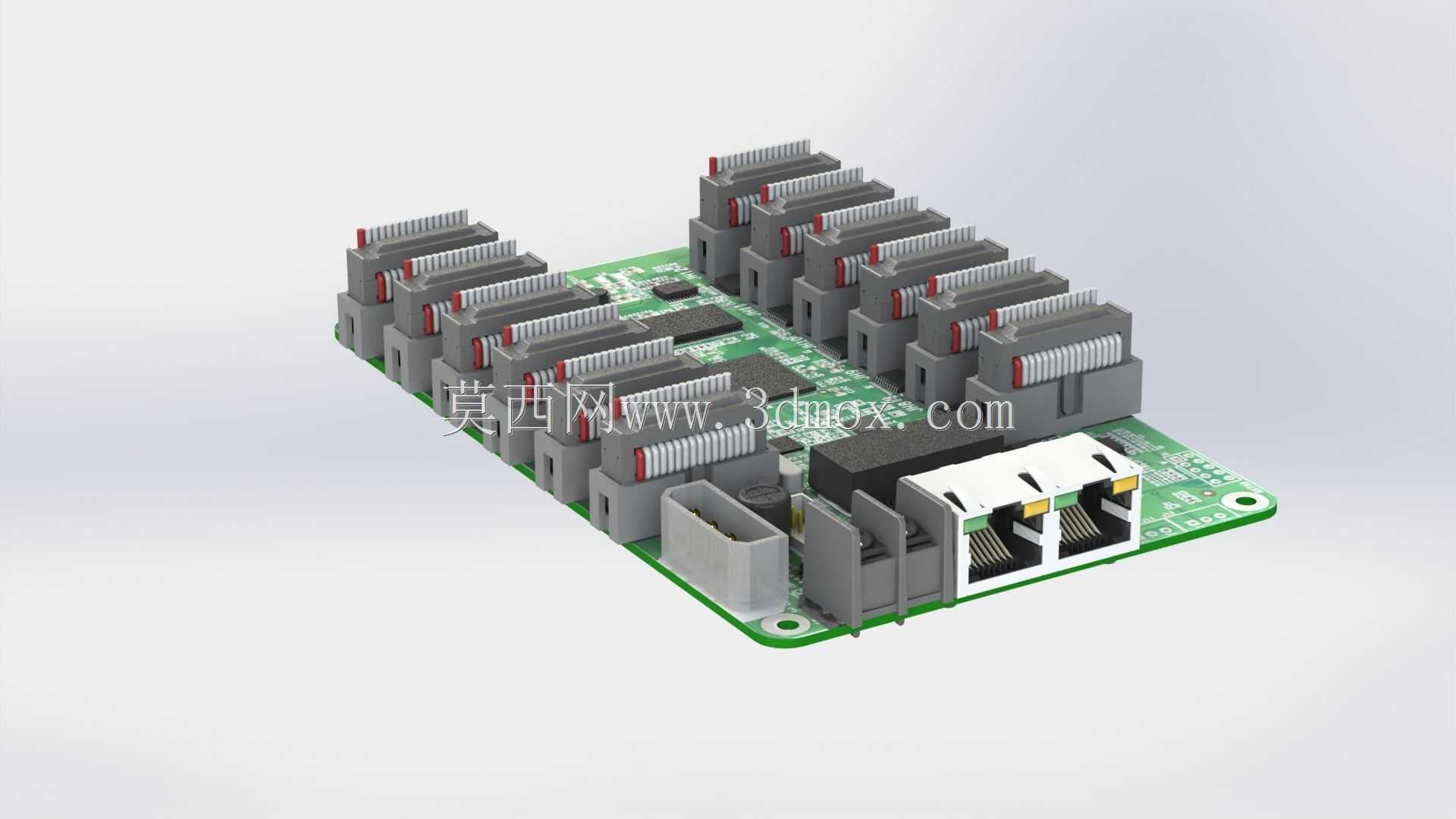

　　板端预留的双网口采用级联设计，信号输入后可直接通过第二个网口转发到下一张接收卡，无需额外增设分线部件，能大幅简化整屏的布线工作量，适配不同尺寸、不同分辨率的显示屏拼接需求。供电接口设置在板卡侧边，采用通用的直流供电接插件，匹配LED屏箱体内部常规的供电线路规格，安装时无需额外定制转接线材。板上的接插件高度、贴片元件厚度都经过统一管控，整体安装厚度控制在常规LED屏箱体的内部预留空间范围内，不会出现元件顶到灯板或者后盖的情况，固定孔位按照行业通用的接收卡安装间距设置，既可以直接通过铜柱固定在箱体底板上，也能适配通用的接收卡安装支架，替换同规格旧卡时无需重新打孔调整安装位。

　　设计时充分考虑了长时间运行的散热需求，板上的核心处理芯片周边预留了足够的通风间隙，接口位置做了防呆设计，现场施工插线时不会出现插反损坏接口的问题，板载的状态指示灯排布在接口侧边，调试时不用拆开箱体就能直观看到每张卡的运行状态，大幅降低现场调试与后期维护的工作量。
