标准平开合页门铰链三维结构设计

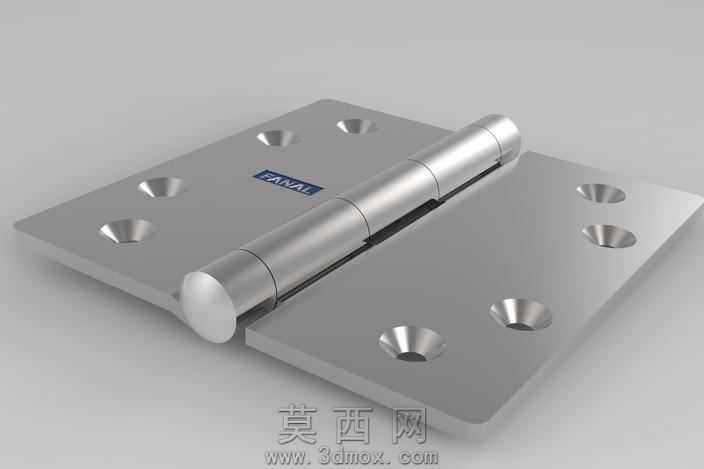

本款门铰链三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格参照通用合页的行业尺寸规范，先分别构建左右两片合页页片与中间销轴的独立特征，再通过装配约束完成整体组合，保证各部件的配合间隙符合实际生产的公差要求。模型的页片部分采用拉伸、切除特征完成基础外形构建，页片上的沉头安装孔通过阵列特征实现均匀排布，孔位的尺寸、深度、沉头角度均匹配常用的沉头自攻螺丝安装标准，确保实际安装时螺丝可以完全沉入页片表面，不会出现凸起干涉的问题。中间的销轴与页片的卷边筒结构采用同轴心配合，卷边筒的分段式结构完全还原实物的合页转动结构，建模时预留了合理的转动间隙，可在三维软件中直接模拟合页的开合转动动作，验证转动过程中无结构干涉。材质渲染方面，整体模型赋予哑光不锈钢材质，调整材质的金属度、粗糙度参数还原真实不锈钢合页的金属质感，页片表面添加细微的磨砂纹理效果，销轴部分做轻微的高光处理区分不同部件的质感差异，渲染时采用柔和的影棚布光，清晰展现合页的结构细节与金属材质特性。设计过程中充分考虑合页的实际使用场景，页片的厚度、卷边筒的直径、销轴的长度均按照承重对应的尺寸标准设计，整体结构简洁规整，没有多余的冗余特征，既可以作为门窗五金设计的参考素材，也可用于装配场景的五金配件配套使用，模型的结构拆分清晰，各部件可单独导出用于后续的工程图转换、结构受力模拟等后续工作，完整还原了常规平开合页的全部结构特征与装配关系。
