单开门壁挂式工业电气控制柜结构设计

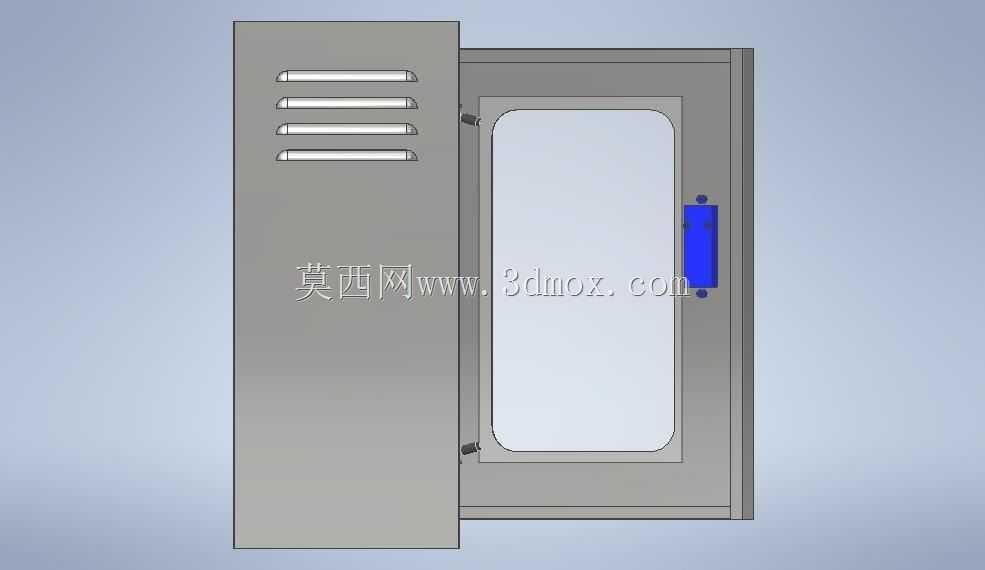

　　这款单开门壁挂式电气控制柜，主要面向工业现场低压配电、小型设备控制回路的集成安装场景，常见于车间生产线旁侧墙面安装、小型设备配套电控集成、户外小型站点的电气元件收纳防护场景，能够为内部安装的断路器、继电器、端子排、小型PLC模块等电气元件提供可靠的物理防护与安装支撑。从结构设计来看，整体采用冷轧钢板折弯拼接的钣金结构，柜体主体为一体式折弯成型的U型主腔，侧边预留的通风散热百叶采用冲压一体成型工艺，无需额外拼接附件，既减少了焊接工序带来的变形风险，也能在保证通风面积的同时，避免大尺寸异物直接落入柜内。

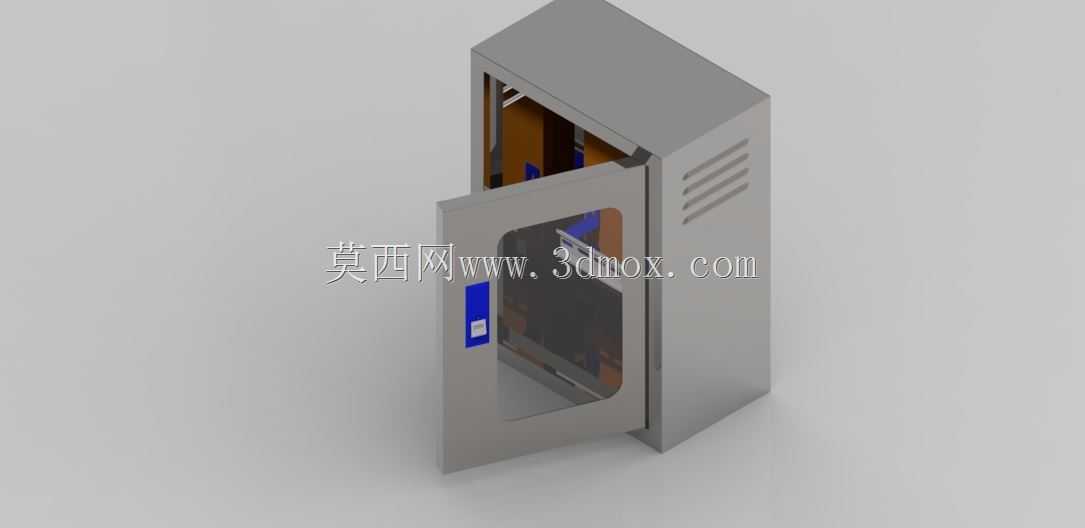

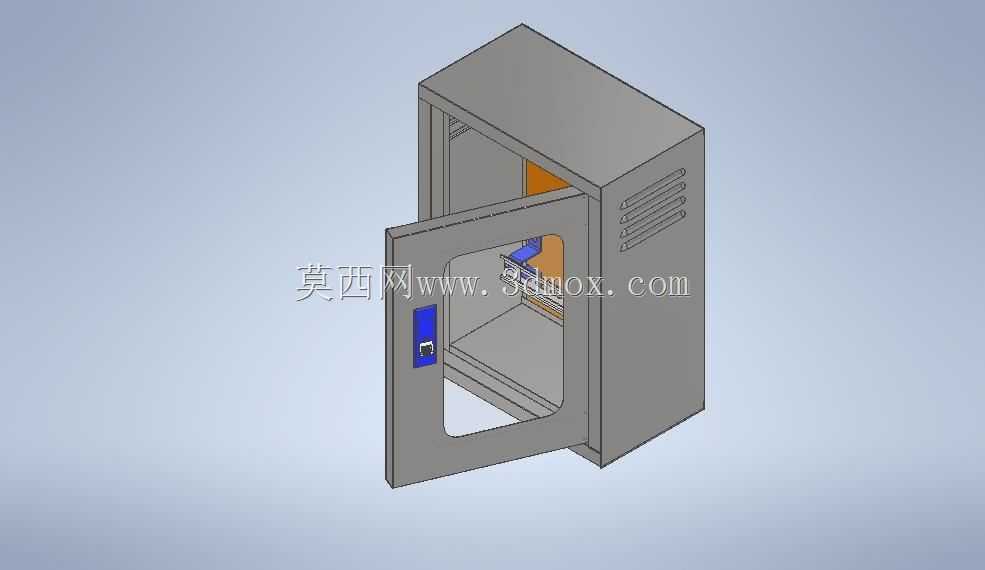

　　柜门采用单扇外开结构，观察窗选用钢化玻璃嵌装在柜门预留的安装位，通过四周的压条与密封胶条固定，无需打开柜门即可直接观察柜内元件的运行状态、指示灯显示情况，日常巡检效率能够得到明显提升；柜门与柜体的铰接位置采用隐藏式铰链，外侧无突出的安装结构，既能够避免现场磕碰造成铰链损坏，也能提升柜体整体的防护性能，柜门内侧预留的线槽安装位，可以沿着柜门边缘布置二次回路走线，配合柜体内腔两侧的安装立柱，实现柜内走线的分层排布。

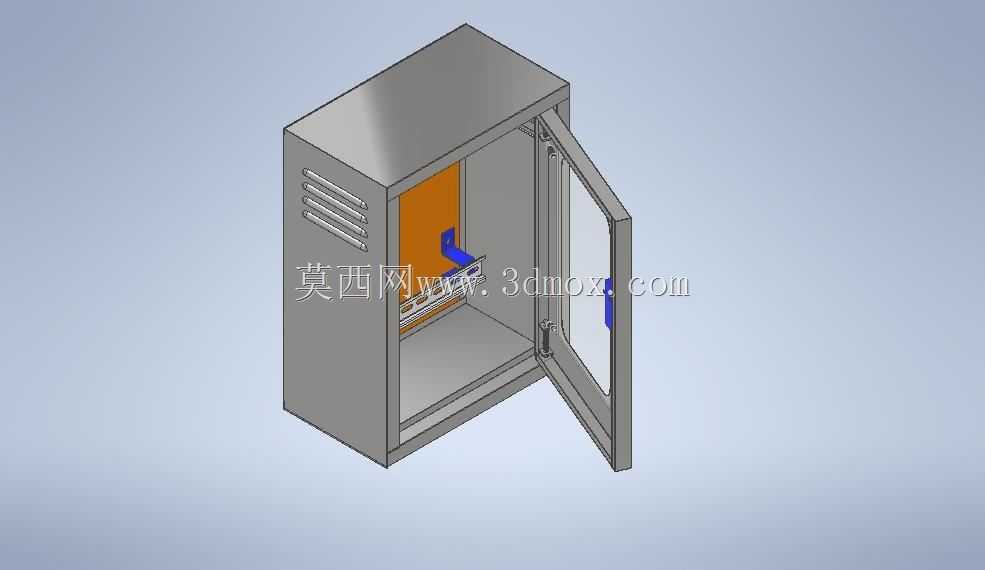

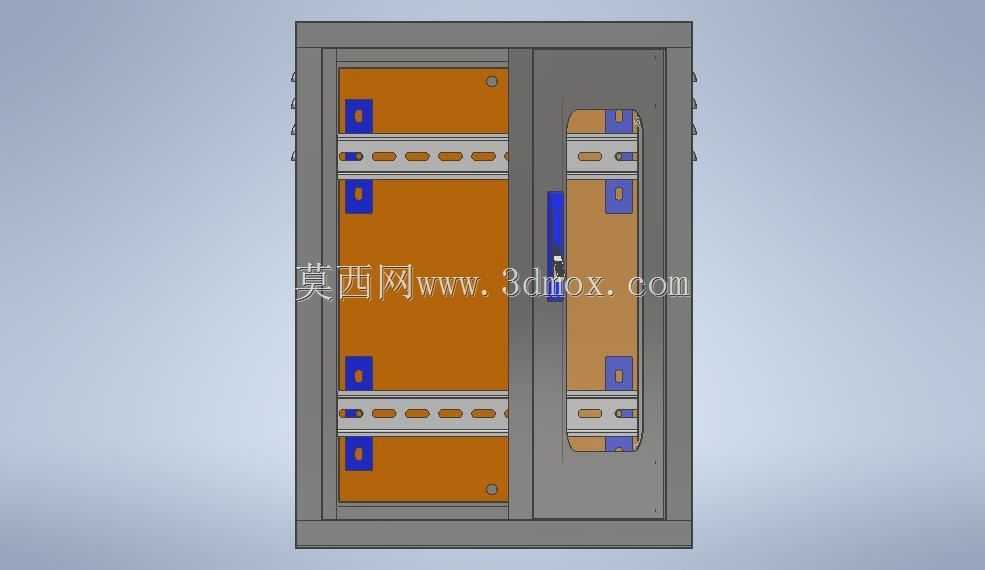

　　安装边界方面，柜体背部预留四个壁挂安装孔，孔位按照通用壁挂柜体的安装间距设计，适配现场常用的膨胀螺栓安装规格，安装时无需额外制作过渡安装支架，直接固定在混凝土墙面或者钢结构支架上即可；柜体内部的安装板采用可拆卸式设计，安装板上预留的通用安装孔位，适配常规导轨式电气元件的安装尺寸，元件安装时可以先在外部完成元件排布与接线，再整体推入柜体内固定，大幅降低现场装配的作业难度。

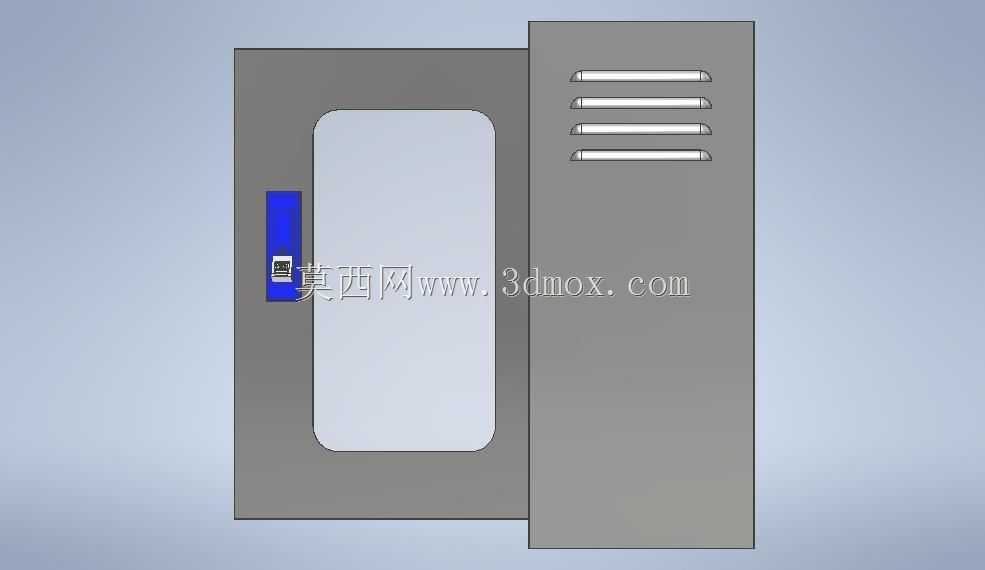

　　柜门的锁止结构设置在观察窗侧方，采用通用型柜锁，配套通用钥匙即可实现开合，日常维护时无需特殊工具即可打开柜门操作；柜体的折边位置全部做了圆角钝化处理，避免装配与维护作业时划伤操作人员，柜门闭合后，四周的密封胶条能够与柜体折边紧密贴合，满足常规工业场景的防尘防护要求，适配多数无强腐蚀、无大量淋水的室内工业安装环境。从设计思路上，这款柜体没有冗余的装饰结构，所有结构特征都围绕安装便捷性、维护便利性、防护可靠性三个核心需求展开，钣金折弯的圆角半径、板材厚度的选型都经过强度校核，满装元件后不会出现柜体变形、柜门下垂的问题，通风百叶的开口角度做了向下倾斜的设计，能够避免日常清扫时的溅水直接进入柜内，同时兼顾散热与防护的双重需求。
