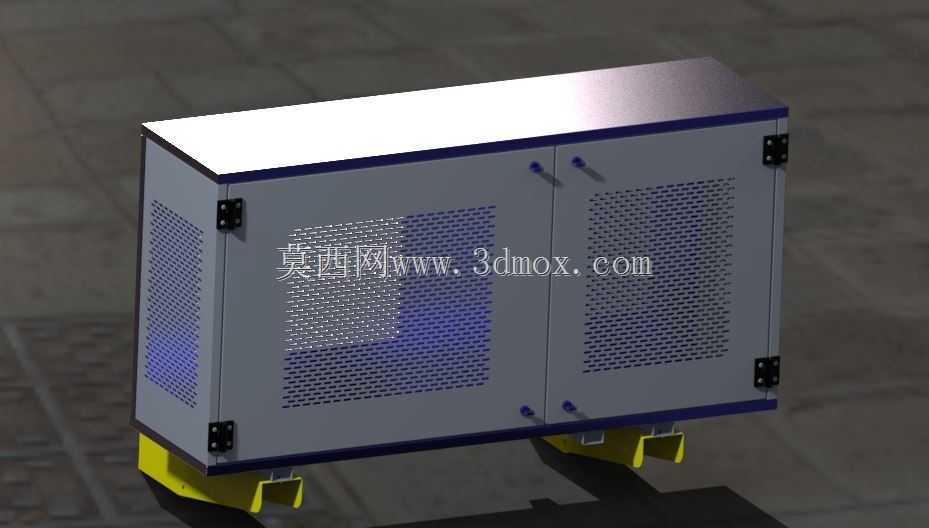

双开门通风型工业电气控制柜体结构

　　这款双开门通风柜体主要面向工业现场电气元件集成安装场景，常见于生产车间设备旁的就近电控布置、中小型生产线的分布式控制节点安装，也可作为独立工控单元的承载壳体，适配需要就近部署控制回路、减少长距离布线损耗的现场工况。从结构设计来看，柜体采用框架式钣金拼接思路，主体框架做折边强化处理，边角位置加装黑色直角加强件，通过螺栓完成框架与门板、底座的连接，既保证整体结构刚性，也方便后期拆装维护。

　　门板采用对开式设计，每扇门板配置上下两组锁止旋钮，关闭后可实现门板与框架的紧密贴合，避免车间内的粉尘、切削液飞溅进入柜体内部；门板上半区域整面开设阵列式通风冲孔，冲孔内侧预留了防尘滤棉的安装空间，既可以保证柜内热量顺利散出，也能阻挡大颗粒杂物进入，适配长时间连续运行的电气元件散热需求。柜体顶部采用整面平板封盖，边缘做包边处理，可防止顶部积灰、落液直接顺着缝隙渗入柜内，顶部平面也预留了扩展安装孔位，可根据现场需求加装警示灯、排风模块或者走线桥架接口。

　　底部配置黄色支撑安装座，安装座上开设标准固定孔位，可直接通过膨胀螺栓固定在水泥地面或者设备平台上，支撑座将柜体主体抬离安装面一定高度，避免地面潮气、积水侵蚀柜体底部板材，同时也方便底部走线的施工操作。从安装边界来看，柜体内部预留了统一的电气安装梁位置，安装梁间距符合通用电气元件的安装尺寸规范，可直接固定导轨、端子排、接触器、小型PLC等常规电控元件，不需要额外做结构改装；柜体深度方向预留了足够的走线空间，强弱电回路可分开布设，减少信号干扰。门板与框架的铰接位置做了间隙调整，开关过程无卡顿，门板关闭后与框架的贴合缝隙均匀，配合通风孔的滤棉结构，可满足一般工业车间的防护等级要求。整体结构没有冗余设计，所有折边、开孔、加强结构都围绕实际安装、维护、防护的需求设置，钣金厚度的选择兼顾了结构强度与整体重量，方便现场吊装与移位作业。
