卧式承压储液罐体工业结构设计

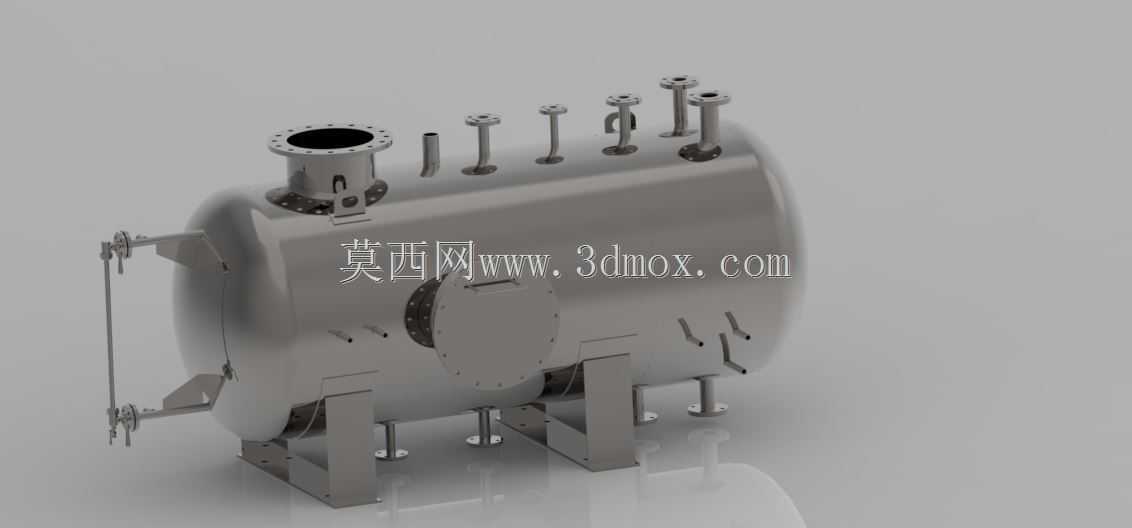

　　该卧式承压罐体多用于化工流体存储、工艺介质缓冲、蒸汽系统冷凝水收集等场景，在中小型化工生产线、区域供热换热站、制药溶剂暂存工段都能见到同结构设备的应用，核心作用是为管路系统提供稳定的介质缓存空间，平衡上下游流量波动，避免瞬时工况变化对泵阀、仪表造成冲击。从结构设计来看，罐体采用标准椭圆封头与圆柱形筒身焊接成型，筒身上部根据工艺接管需求预留了多组不同通径的法兰接口，其中大口径法兰用于检修时人员进入内部清理、检查，其余小口径接口分别对应介质进出、液位检测、压力监测、安全泄放、排气排污等不同功能，接口位置排布充分考虑了现场配管的操作空间，相邻接口的中心距预留了法兰螺栓拆装的作业余量，避免后期安装时出现工具无法操作的干涉问题。

　　罐体底部采用鞍式支座支撑，支座与筒身的接触位置做了贴合弧度处理，保证承压时应力均匀分布，不会出现局部应力集中导致的焊缝开裂问题，支座底板预留了地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需要保证两个支座的水平度偏差在允许范围内，避免筒身承受额外的附加弯矩。筒身侧面设置了人孔结构，配套快开式压紧机构，日常维护时无需拆卸大量螺栓即可快速开启，人孔旁的液位计接口可直接配套磁翻板液位计，实时观测罐内介质液位高度，顶部的安全阀接口可直接整定压力的安全泄放装置，当罐内压力超过设定阈值时自动泄压，保障设备运行安全。

　　设计过程中充分考虑了罐体的承压稳定性，筒身壁厚根据设计压力、介质腐蚀余量计算确定，所有接管与筒身的连接位置都做了补强处理，焊接位置预留了探伤检测的操作空间，可满足射线探伤、超声波探伤的检测要求。设备的安装边界需要结合现场管路走向确定，罐体轴向长度方向需要预留足够的检修空间，尤其是人孔开启侧要留出不小于1米的操作通道，顶部接口上方要预留阀门安装、仪表接线的作业高度，底部支座下方要根据排污需求预留排污管路的安装空间，避免排污阀安装后距离地面过近无法操作。

　　整体结构完全遵循承压容器的设计规范，所有转角位置都做了圆弧过渡处理，减少应力集中点，支座位置的加强筋板布局合理，既保证支撑强度，又不会过多增加设备整体重量，适合在常温、中低压的工况下长期稳定运行。
