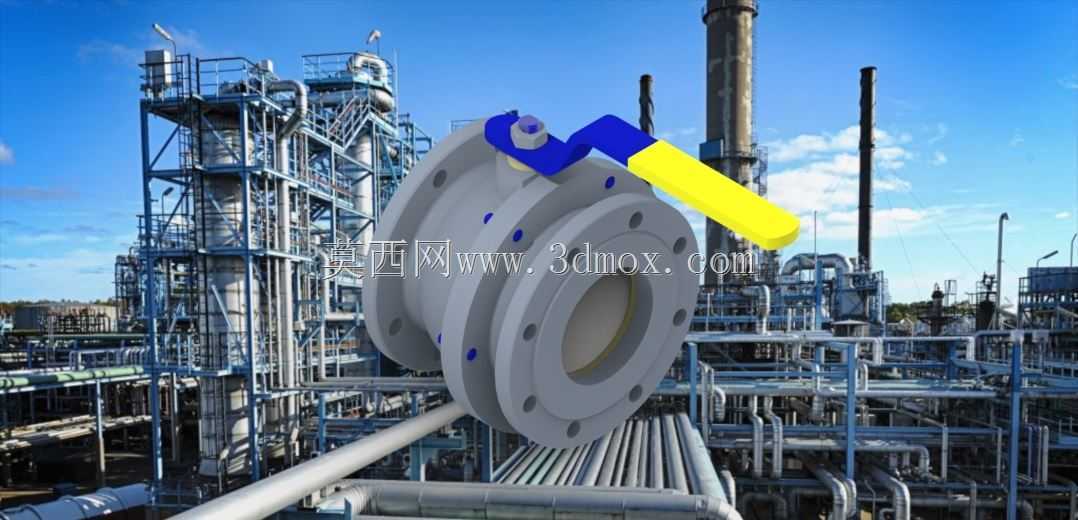

两片式法兰连接浮动球阀结构设计

　　这款两片式法兰球阀的建模完全贴合石化、化工长输管线的现场安装需求，建模过程中优先考虑了现场运维的拆装逻辑，阀体采用左右两瓣对合的结构形式，相比一体式阀体，在更换阀座密封件时无需将整阀从管线拆下，仅需松开法兰连接螺栓即可拆分阀体完成密封件更换，能大幅缩短管线检修的停机时长。从功能设计来看，该阀采用浮动球结构，球体在介质压力作用下会向出口侧阀座产生微量位移，压紧出口侧密封面实现零泄漏截断，适配中低压工况下的水、油品、弱腐蚀性化工介质的通断控制，不建议用于节流工况，长期半开状态下高速介质冲刷会导致球体密封面出现冲蚀损伤，影响截断密封性能。

　　外形尺寸方面，建模时严格遵循通用法兰连接标准，两端法兰的螺栓孔分布圆直径、螺栓孔数量与孔径、法兰密封面形式均匹配对应公称通径的管线法兰参数，安装时无需额外加工过渡连接件，可直接与同压力等级的管线法兰对接；阀体总长度符合管线安装的间距预留要求，不会出现与相邻管线弯头、异径管干涉的问题。操作端的手柄长度经过力矩核算，在公称压力范围内，操作人员无需借助加力杆即可完成阀门的启闭操作，手柄的旋转角度限位为90度，手柄与管线平行时为全开状态，垂直时为全关状态，现场巡检可直接通过手柄位置判断阀门启闭状态，无需额外加装阀位指示器。

　　建模过程中对内部流道做了等径设计，全开状态下阀体内流道与管线通径一致，介质流经时的流阻系数远小于截止阀、闸阀，不会产生明显的压损，适合对介质输送压损控制要求较高的工艺管线。密封结构上，阀座采用带预紧力的弹性密封设计，在低压工况下依靠阀座自身的预紧弹力贴合球体实现密封，高压工况下介质压力辅助压紧密封面，可覆盖从0.1MPa到公称压力的全压力区间密封需求；阀杆部位采用下装式结构，即使阀杆填料出现磨损泄漏，带压状态下也可紧固填料压盖实现在线消漏，避免介质泄漏引发的安全风险。
