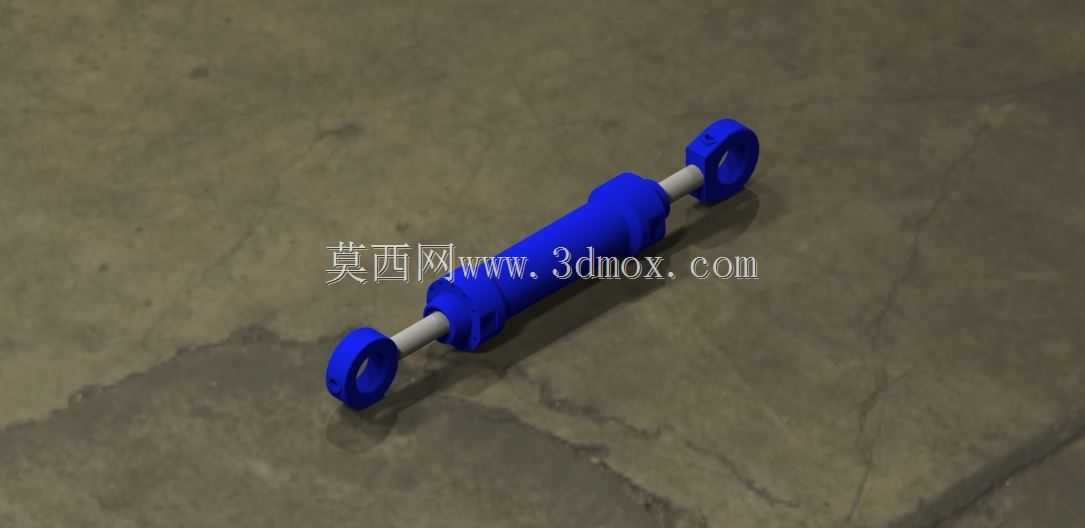

双耳环铰接式液压油缸结构设计

　　这款双耳环铰接式液压执行元件，广泛应用在工程机械行走机构、工业设备液压回路、农机具姿态调整单元中，作为液压系统的直线动力输出部件，承担将液压能转换为往复直线机械能的核心作用。两端的铰接耳环结构，能够适配安装基座存在小角度偏摆的工况，避免活塞杆承受径向附加载荷，大幅降低密封件偏磨、活塞杆弯曲的失效风险，在挖掘机斗杆驱动、装载机铲斗翻转、升降平台支腿调节这类存在铰接摆动的安装场景中，这类结构的油缸适配性远高于法兰安装、脚座安装的同规格油缸。

　　从结构设计逻辑来看，缸筒采用等壁厚圆筒结构，两端分别通过螺纹连接与缸底、导向套装配，缸底位置集成耳环铰接点，内置油道连通无杆腔，避免外接管路在油缸摆动过程中出现干涉、拉扯破损的问题。活塞杆表面做硬化处理，配合导向套内的支撑环、防尘圈、轴用密封圈组合结构，既可以阻挡外界粉尘、泥水进入缸筒内部污染液压油，也能保证高压腔的密封性能，减少内泄、外泄故障概率。活塞位置设置格莱圈与导向带，分隔有杆腔与无杆腔，在往复运动过程中保持活塞与缸筒的同轴度，避免活塞剐蹭缸筒内壁。

　　安装边界方面，两端耳环的内孔尺寸、孔距是选型时的核心匹配参数，完全缩回状态下的两耳环中心距决定了最小安装空间，完全伸出状态下的中心距对应最大工作行程，选型时需要预留至少5%的行程余量，避免活塞运行到行程端点出现机械撞击。缸筒外径决定了油缸的径向安装空间，需要匹配安装位置的避让尺寸，避免油缸摆动过程中与周边结构件发生剐蹭。耳环铰接处通常配套自润滑轴承，能够在长期摆动工况下减少铰接副的磨损，降低维护频次。

　　在实际回路匹配中，这类双作用油缸需要搭配换向阀实现伸缩动作控制，配合平衡阀、液压锁可以实现负载位置的锁定，避免负载自重导致油缸自行回缩，在举升、承重类工况中是必备的液压辅件配置。设计建模过程中，需要重点校核活塞杆的压杆稳定性，当油缸伸出长度较长、承受轴向压载较大时，需要核算活塞杆的长细比，避免出现活塞杆失稳弯曲的问题，同时要校核缸筒壁厚在额定工作压力下的强度，保证高压工况下缸筒不会出现变形、开裂。
