立式自动计量颗粒物料分装设备结构

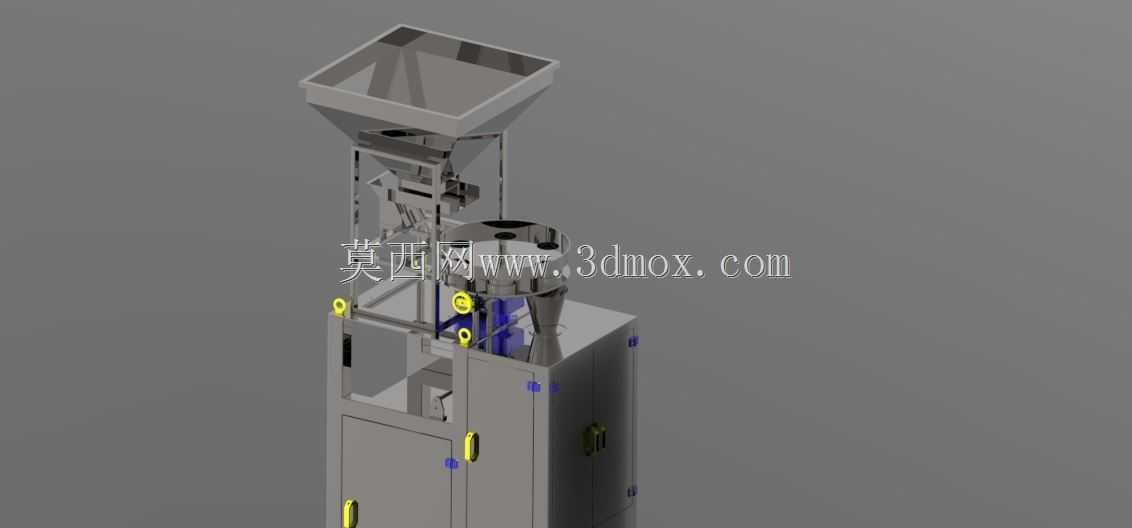

　　这款立式分装结构主要面向散状颗粒物料的小规格定量分装场景，常见于食品加工、农副产物分装、日化颗粒料包装等生产线的末端充填工位，可衔接后续的袋封装、瓶灌装工序，完成从储料、计量到下料充填的连贯作业。设备顶部设置敞口式方锥形储料料斗，大敞口设计便于人工或上游输送线补料，锥面倾斜角度经过物料安息角校核，可保证颗粒物料依靠自重顺畅下滑，不会在斗壁产生积料架桥问题，料斗容积可适配常规1-2小时的连续生产供料需求，减少频繁补料的人工干预频次。

　　储料斗下方衔接振动给料组件，通过可控的振动频率调整物料输送速度，搭配转鼓式计量结构，可根据目标分装重量调整计量容腔的容积，实现不同规格装量的精准定量，计量误差可控制在行业允许的偏差范围内，避免物料浪费或装量不足的问题。设备主体采用立式框架结构布置，整体占地尺寸紧凑，宽度方向控制在0.8米以内，深度方向不超过0.7米，可直接对接现有包装生产线的工位间隙，不需要对原有产线做大规模改造，安装时仅需要固定底部四个安装脚，预留好上方补料空间与下方接料容器的放置空间即可完成部署。机身侧面设置可开合的检修门，日常维护时可直接打开门体清理计量腔残留物料、检查振动组件的紧固状态，不需要拆解整体外罩，降低日常运维的操作难度。

　　下料通道采用垂直直落式设计，内壁做光滑处理，减少颗粒物料下落过程中的卡滞、残留问题，针对有扬尘特性的物料，还可在出料口位置外接除尘吸风口，避免分装过程中粉尘外溢影响车间环境。整体结构的受力框架采用标准型材拼接，各功能模块采用螺栓连接固定，在三维建模过程中已完成各运动部件的干涉校验，计量转鼓的转动行程、振动给料的振幅范围都预留了足够的调整余量，设计人员可直接在该结构基础上根据具体物料特性调整计量腔尺寸、给料速度参数，也可拓展加装自动上料、料位检测等附加组件，适配不同的生产节拍需求。
