液态物料自动化灌装输送一体设备结构

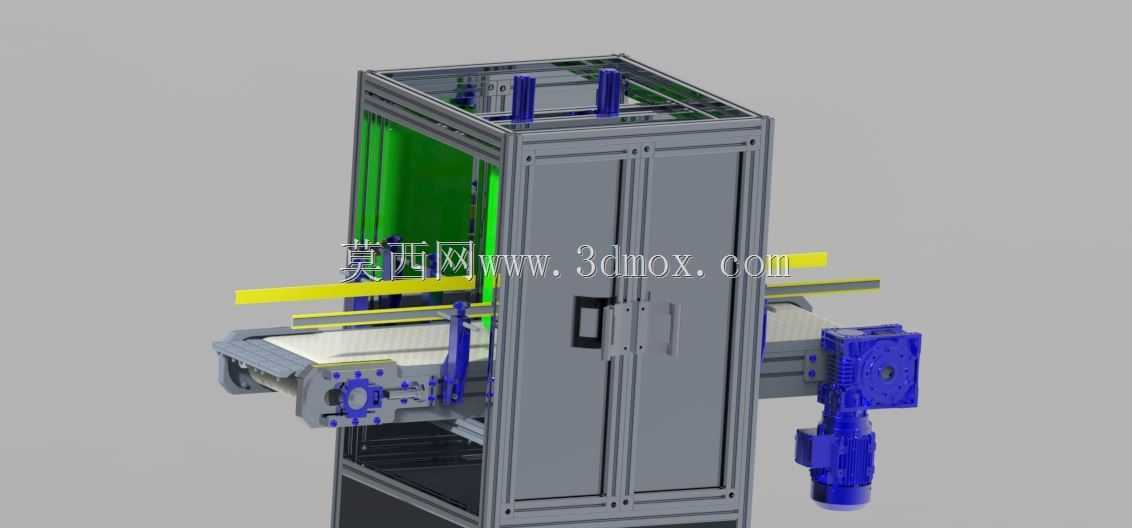

　　这套设备主要面向食品饮料、日化洗护类液态产品的中小批量生产场景，适配瓶装、软袋类常规包装容器的连续灌装作业，可直接对接前端理瓶、后端封盖贴标工位组成完整产线，无需额外增设过渡接驳机构。设备主体采用工业铝型材拼接机架，整体框架预留了充足的内部安装空间，电控、管路、传动组件均可内置在机架封闭腔体内，外侧加装对开式检修门，日常维护时无需拆解整体框架，仅需打开对应位置门板即可完成易损件更换、管路调试等操作，机架底部预留了可调脚杯安装位，可根据车间地面平整度调整设备水平度，适配不同层高的上下游产线对接需求。

　　设备中部集成了皮带输送机构，输送面两侧设置了可调式导向栏板，可根据包装容器的外形尺寸调整栏板间距，避免容器在输送过程中出现偏移、卡滞问题，输送线的驱动端采用侧装式减速电机，传动结构外露部分加装了防护端盖，避免生产过程中物料滴落、粉尘侵入造成传动件磨损。灌装工位设置在输送线上方的机架内部空间，可根据灌装量程需求适配不同数量的灌装头，机架内部预留了灌装管路、液位检测组件的安装走线槽，所有管路走线均沿铝型材槽位布置，无外露杂乱管线，既降低了清洁难度，也避免生产过程中管线剐蹭容器造成的生产故障。

　　设备的进料端和出料端均设置了延伸输送段，延伸段长度可根据产线布局需求调整，安装时仅需对接输送面的高度与导向栏板位置即可完成接驳，无需对主体结构做二次改造。从结构设计逻辑来看，这套设备优先考虑了模块化拆装需求，所有组件均采用标准紧固件连接，无焊接固定结构，运输时可拆解为机架、输送组件、驱动组件、灌装安装架四个独立模块，到厂后仅需按照装配定位孔位拼接即可完成组装，大幅降低了运输成本与现场安装调试的难度。设备的安全防护设计也贴合生产车间实际需求，机架两侧的透明防护板可清晰观察内部灌装作业状态，同时避免灌装过程中液体飞溅到车间环境中，防护板采用快拆式固定结构，清洁时可直接取下擦拭，无需借助专用工具。
