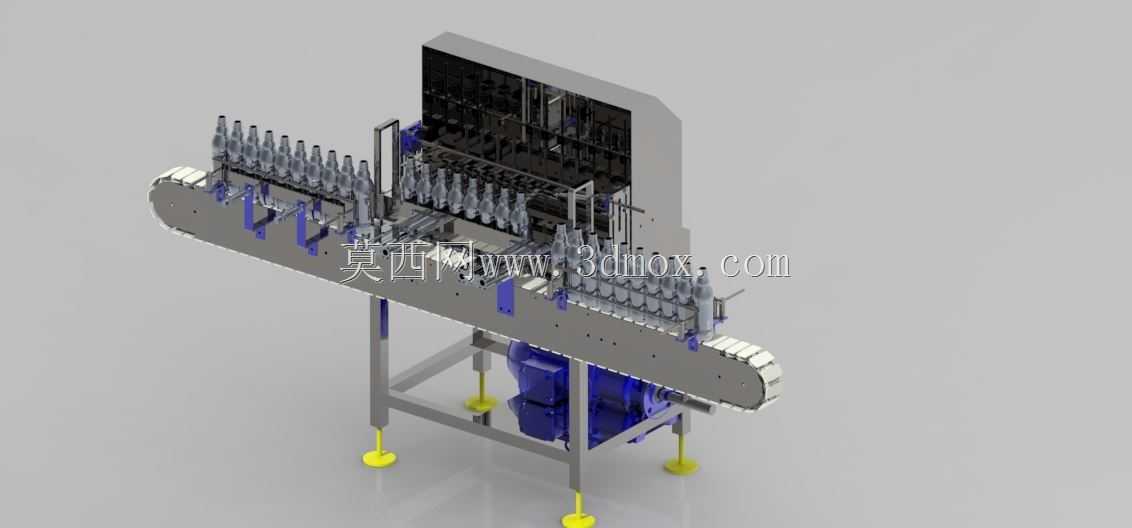

回转式瓶装液体自动化灌装输送设备

　　这套设备针对瓶装液态产品的连续化生产场景设计，可适配饮品、日化水剂等品类的瓶装灌装工序，直接对接上游理瓶、洗瓶工位与下游旋盖、贴标、装箱工位，作为产线中段的核心灌装衔接单元，解决传统单机灌装产能不足、工位衔接错位的问题。从结构布局来看，设备采用环形链板输送作为瓶体承载主体，链板上设置与瓶身轮廓匹配的定位卡座，可保证瓶体在输送、灌装全程无偏移、无倾倒，输送链板的驱动单元布置在设备底部机架内侧，通过链传动带动主动辊转动，张紧机构设置在输送线两端，可根据长期运行后的链板磨损量调整张紧度，避免出现跳齿、卡瓶问题。

　　设备的灌装执行单元布置在环形输送线的中段上方，采用多灌装头同步作业的结构，可根据瓶体规格、灌装容量调整灌装头的间距与下探行程，当定位卡座携带空瓶行进至灌装工位时，灌装头下行插入瓶内完成定量注液，注液完成后灌装头抬升，瓶体随链板继续行进至下一工位，全程无额外停顿，可实现连续化灌装作业。机架部分采用方管焊接成型，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备整体水平度，避免因地面倾斜导致链板跑偏、灌装液位不准的问题，支撑脚的调节行程预留了足够余量，可适配不同高度的上下游设备对接需求。

　　设计过程中重点考虑了不同瓶型的适配性，定位卡座采用快拆结构，更换不同规格的卡座即可适配直径在一定范围内的圆瓶、方瓶灌装需求，灌装头的管路采用快接接头，更换物料品类时可快速拆洗管路，减少换产调试的时间成本。设备的电气控制元件预留了标准通讯接口，可直接接入整厂的生产管控系统，实时反馈灌装产能、故障点位等运行数据，设备外侧预留了安全防护栏的安装点位，可根据车间安全规范加装透明防护挡板，避免灌装过程中液体飞溅、人员误触运动部件的风险。

　　从安装边界来看，设备整体占地为矩形布局，四周预留了足够的维护操作空间，底部驱动单元的检修口朝向操作侧，日常维护时无需拆解主体结构即可完成润滑、易损件更换等操作，输送线的进出瓶端高度可根据上下游设备的输送高度做小幅调整，无需额外增设过渡输送段即可完成产线对接。
