直线式瓶装饮品连续灌装生产设备结构

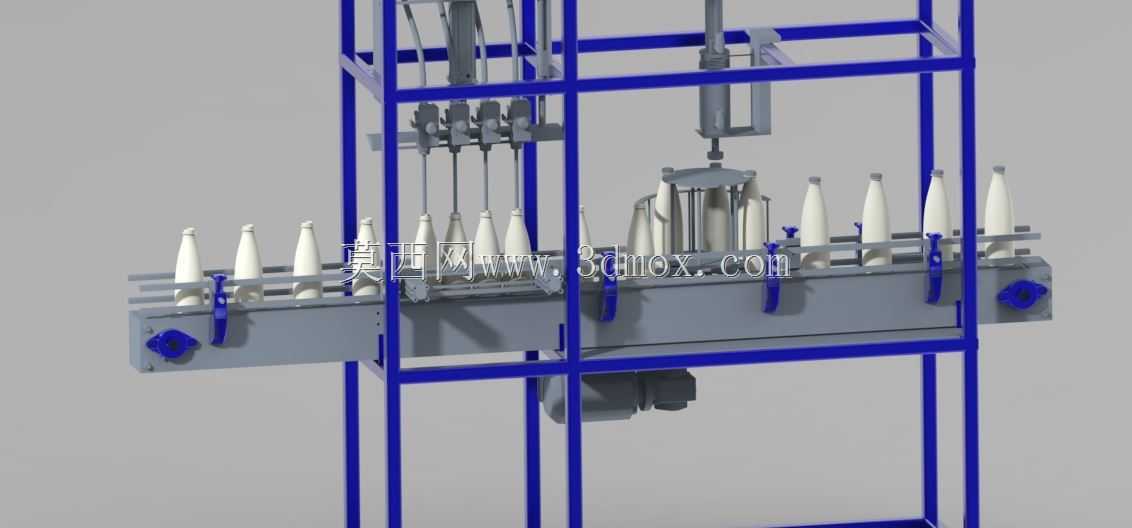

　　这套设备针对瓶装液态饮品的连续量产灌装场景设计，适配乳品、瓶装饮用水、低度果酒等规整圆柱瓶型的生产工序，可直接对接上游洗瓶工位与下游旋盖、贴标环节，搭建整线生产链路时无需额外增设过渡转接机构。从结构布局来看，设备采用框架式方管焊接机架作为承载主体，蓝色喷涂的型材框架预留了充足的安装维护空间，下部预留的动力安装位可适配不同功率的减速驱动单元，现场安装时只需按照地面预埋的固定孔位锁装地脚螺栓即可完成主体定位，机架整体宽度控制在1.2米区间，长度可根据灌装头数量灵活拓展，单组12头配置的设备总长不超过2.8米，适配多数中小型食品生产车间的工位排布要求。

　　中部的链板输送线采用侧边蓝色夹具对瓶身进行定位，输送过程中夹具可根据瓶身直径调整夹持间距，避免灌装过程中瓶体偏移导致的漏液、灌装量偏差问题，输送线的驱动端设置在机架侧下方，传动结构与灌装区域完全分隔，可避免润滑油脂污染灌装工位的洁净环境。上部的灌装执行单元采用多组等距排布的灌装头，对应输送线上的瓶位精准对位，灌装头的升降行程可根据瓶身高度调整，适配150ml到1000ml容量区间的常规瓶装容器，灌装阀采用重力式灌装结构，无额外动力损耗，针对低粘度液态物料的灌装精度可控制在±2%以内。

　　设计过程中充分考虑了日常运维的便利性，所有灌装头均采用快拆式连接结构，更换不同规格的灌装头无需专用工具，可在15分钟内完成整组灌装头的更换，适配多品类产品的换产需求；输送链板采用模块化拼接结构，单节链板损坏时可单独拆卸更换，无需拆解整段输送线，大幅降低运维停机时间。设备的安全防护边界设置在框架外侧100mm位置，所有运动部件均内置在框架范围内，现场操作时不会出现运动部件外露的安全隐患，适配食品生产车间的安全生产规范要求。
