立式回转式工件滚印加工设备结构

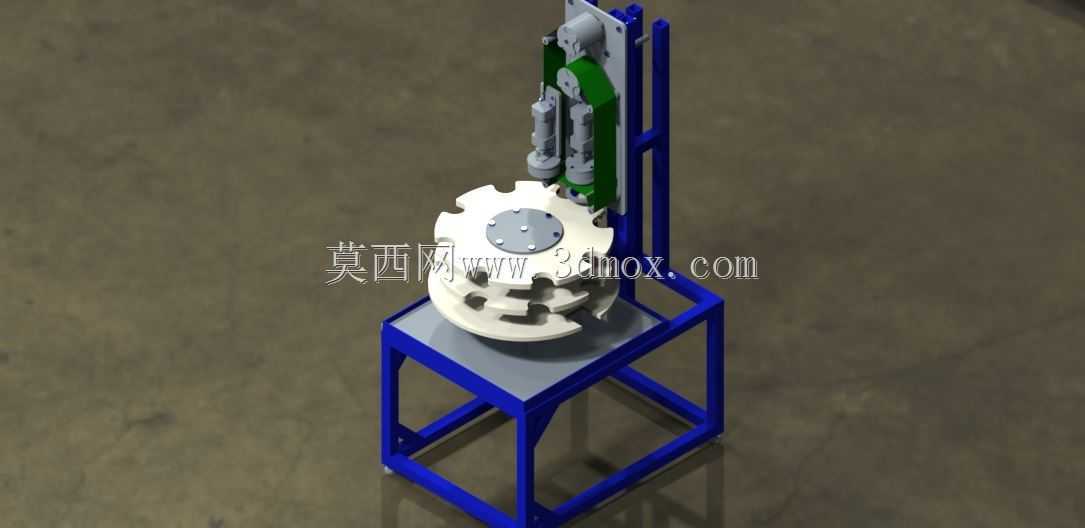

　　该设备主要面向中小型盘类、圆柱类工件的表面标识滚印加工场景，常见于五金零件、汽配小构件的生产工序中，可在工件外圆面完成连续字符、标识的滚压印制，替代传统人工打标或零散工位的打印作业，适配中小批量多品种工件的轮换加工需求。设备采用立式框架式机架结构，底部为方管焊接成型的支撑框架，台面采用钢板加工作为安装基准面，整体安装边界可适配常规车间工位的摆放需求，无需额外预埋固定结构，可直接放置于硬化地面完成调平后投入使用。

　　上部的回转工位采用槽轮式间歇分度结构，带缺口的分度盘可在转动过程中完成工件的上料、定位、滚印、下料多工位同步流转，分度盘的定位槽可根据待加工工件的外径尺寸做适配更换，单批次加工时仅需更换对应定位胎具即可完成不同直径工件的适配，无需改动主体传动结构。滚印执行组件安装在分度盘侧方的立式安装板上，采用双滚印头并列布置的结构，可同步完成双行标识的滚印作业，滚印头的进给行程可通过后部的调节螺杆做微调，适配不同壁厚、不同滚印深度要求的工件，滚印头的压力采用弹性缓冲结构，避免硬接触造成工件表面压伤或滚印头磨损过快。

　　设计过程中优先考虑了工位操作的便捷性，上料位正对操作人员站立侧，下料位可衔接小型接料槽完成工件的自动归集，分度驱动组件布置在机架台面下方，避免外露结构造成的安全隐患，同时预留了动力组件的安装空间，可根据实际产线节拍需求选配不同转速的驱动电机，调整分度间隔时长。整体结构的受力路径经过优化，滚印作业时的径向作用力直接通过立式安装板传递到底部框架，不会对分度盘的转轴造成额外的侧向弯矩，有效延长核心转动部件的使用寿命，各润滑点均预留了注油位置，日常维护时无需拆解主体结构即可完成保养作业。
