多工位转盘式包装作业设备结构设计

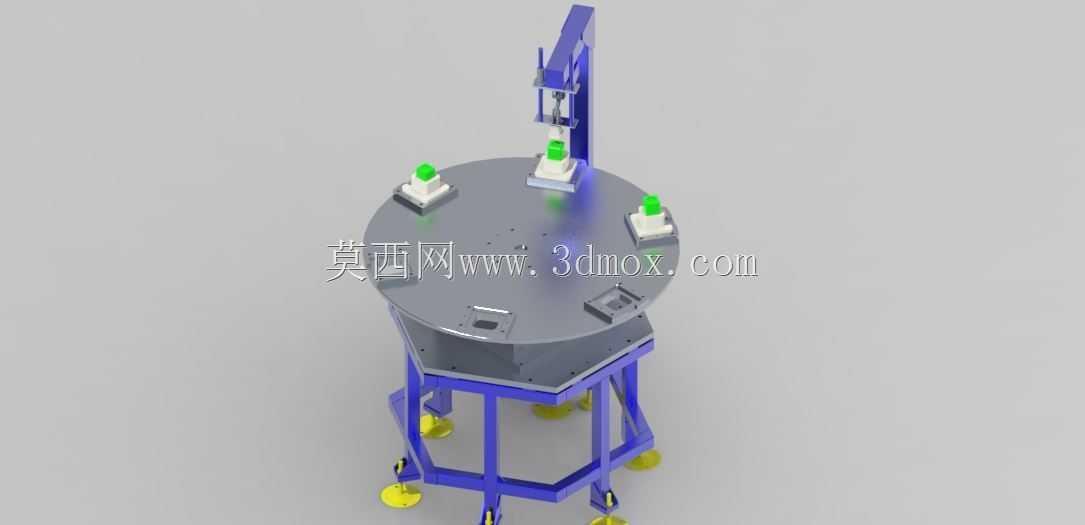

　　这款转盘式多工位包装作业设备，主要面向中小规格产品的包装工序流转场景，常见于电子元器件、小型五金件、日化小样等产品的包装线前段工序，可同步完成上料定位、封装压合、工位转序等连贯作业，替代传统单工位往复作业的低效模式，适配中小批量多品类的柔性生产需求。设备核心采用六边型支撑机架作为承载基础，底部配置可调式支撑脚杯，可在车间常规硬化地面完成调平安装，单支脚杯调节行程覆盖20mm范围，可抵消地面1.5°以内的平整度偏差，无需额外制作预埋安装基础，机架主体采用型材拼接加钣金封板的结构，兼顾结构刚性与后期维护的拆装便利性，整体安装占地边界控制在直径1200mm的圆形区域内，设备总高度约1800mm，可适配常规车间2.2m以上的层高布置要求，无需对车间空间做特殊改造。

　　上部的回转转盘采用6工位等分布局，每个工位配置独立的产品定位工装，可根据待包装产品的外形快速更换适配工装，转盘下方配置间歇式分度驱动机构，转位重复定位精度控制在±0.05mm以内，确保每个工位停留位置与作业组件的对位精度，避免出现压合偏位、上料错位的问题。转盘上方配置的立式压合作业组件，采用直线导轨导向加气缸驱动的结构，压合行程可根据包装件的高度做无级调节，压合头配置柔性缓冲垫，避免硬接触压损包装外壳，压合压力可通过气源压力调整，适配不同材质包装件的压合封装需求。每个工位旁配置的状态提示组件，可通过不同颜色灯光反馈当前工位的作业状态，方便现场操作人员快速识别异常工位，及时处理卡料、压合不到位等问题。

　　设备的气路与线路全部沿机架内部型材槽路布置，外部无裸露管线，避免生产过程中管线剐蹭产品或积尘，同时降低管线被物料磕碰损坏的概率。在设计过程中，优先考虑了工位操作的人机工程学，作业面高度设置在850mm，匹配操作人员站立作业的舒适操作区间，上料工位与下料工位分别布置在转盘的两侧，操作人员可在固定位置完成上下料操作，无需随转盘转动移位，降低作业疲劳度。转盘的回转速度可根据生产节拍做无级调整，最快可实现每工位1.5秒的转位节奏，单班产能可覆盖8000-12000件的包装作业需求，同时预留了额外的工位扩展接口，可根据后续工艺需求增加贴标、检测等附加作业组件，无需对主体机架和驱动结构做大规模改动。
